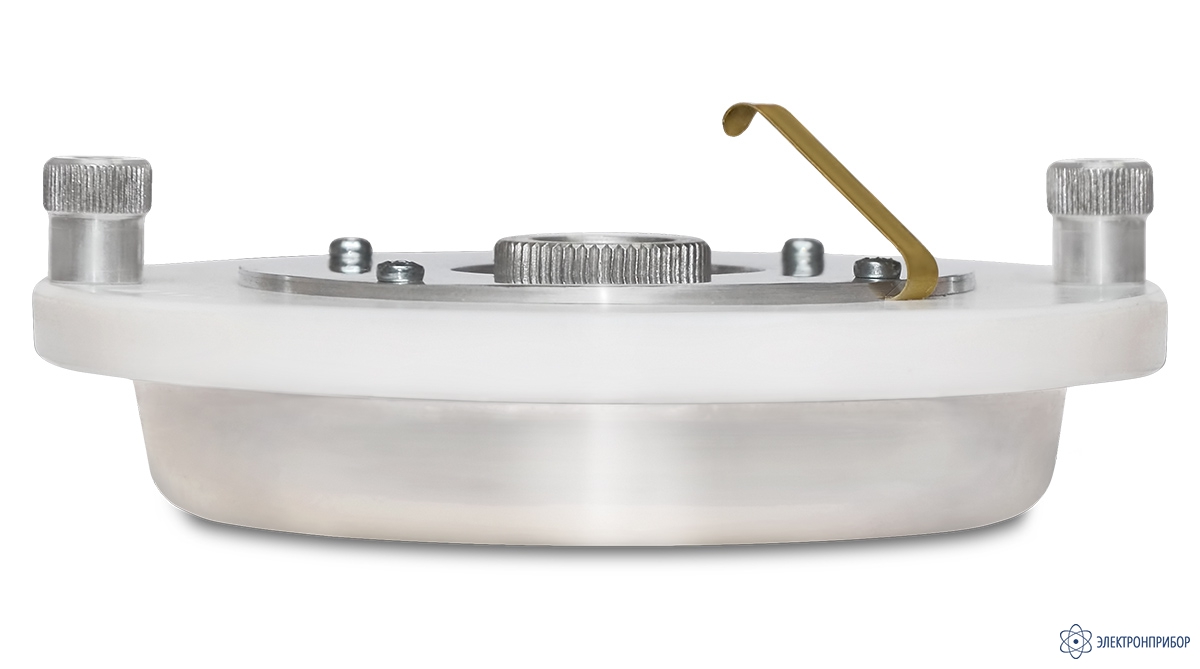

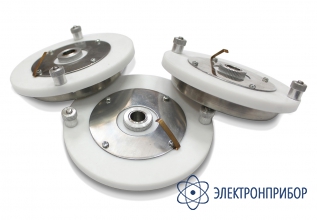

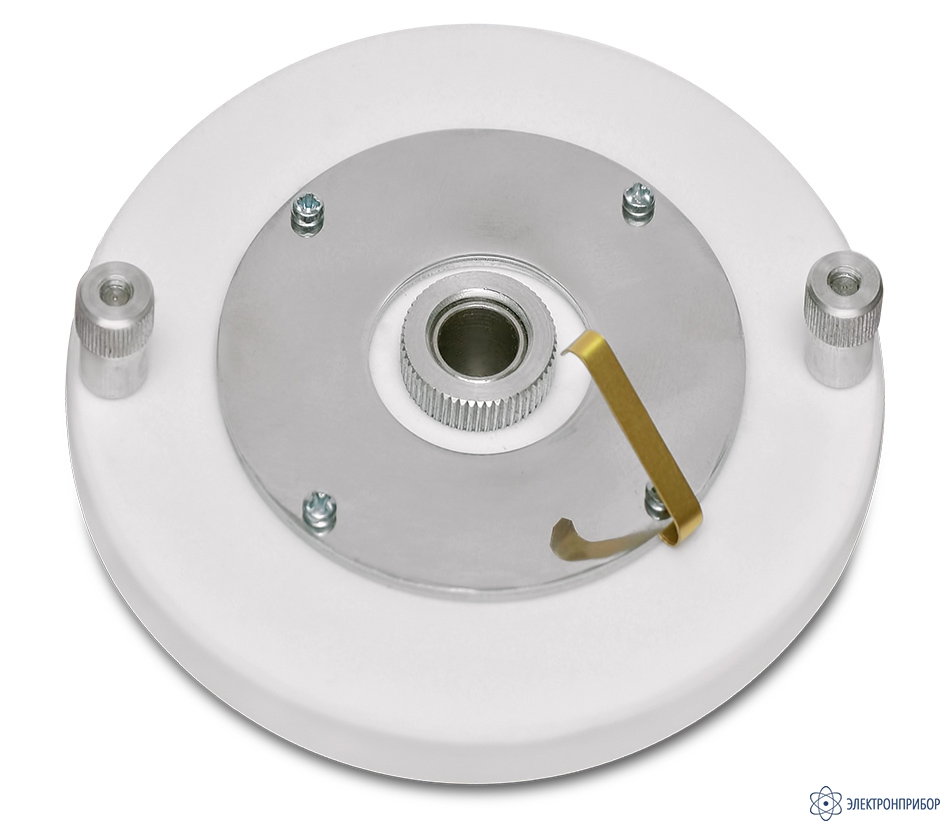

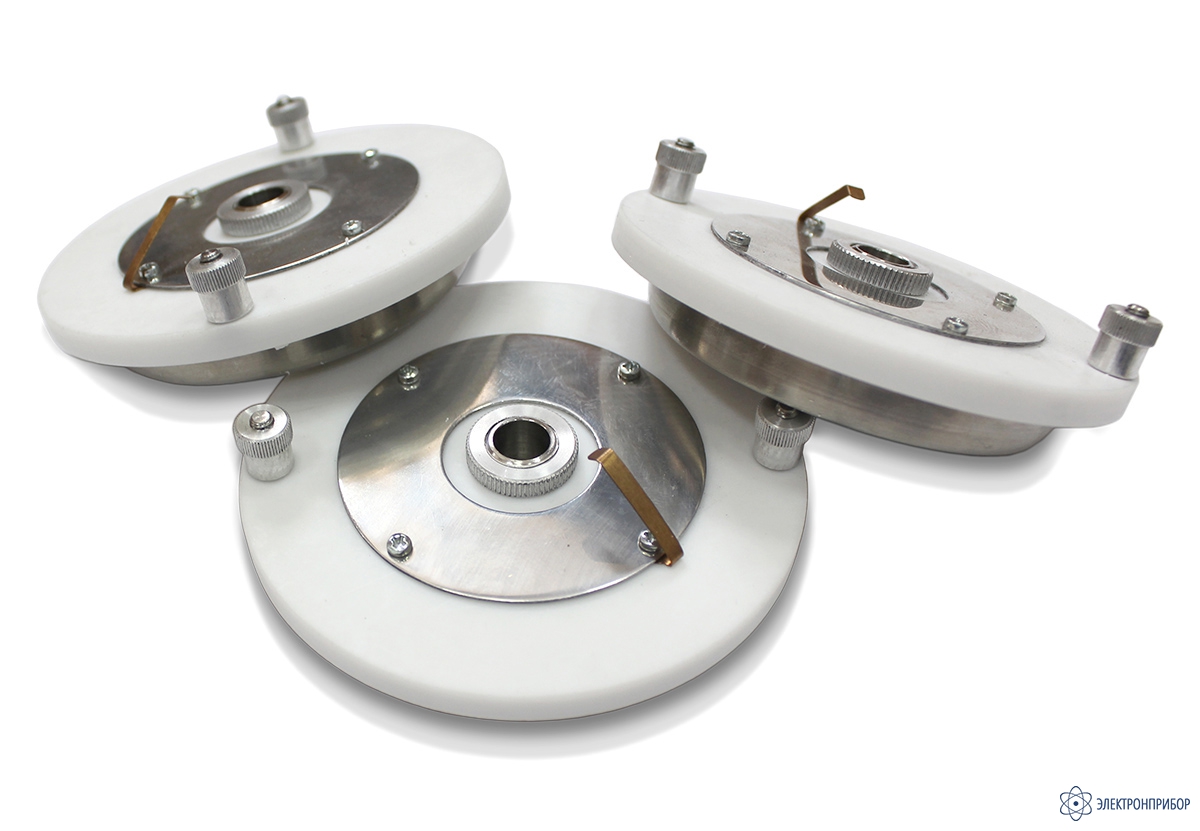

ЯПИ-3 — ячейка измерительная для Тангенс-3М

Сохранить в PDF Распечатать
  • Назначение:

    Ячейка измерительная плоская трехзажимного типа ЯПИ-3 предназначена для определения тангенса угла диэлектрических потерь, диэлектрической проницаемости и удельного объемного электрического сопротивления жидких электроизоляционных материалов согласно ГОСТ 6581-75.

  • Технические характеристики:

    Параметр Значение
    Зазор между измерительным и высоковольтным электродом, мм 2,0 ±0,1
    Зазор между измерительным и охранным электродом, мм 2,0 ±0,1
    Материал электродов сталь нержавеющая 12Х18Н10Т
    Материал изоляторов фторопласт Ф4
    Шероховатость поверхностей, мкм, не более 0,2
    Емкость пустой ячейки, пФ 10,3 ±0,2
    Погрешность воспроизводства емкости ячейки после разборки-сборки, %, не более 3
    Масса, кг, не более 0,3

  • Совместимость с ЯПИ-3
