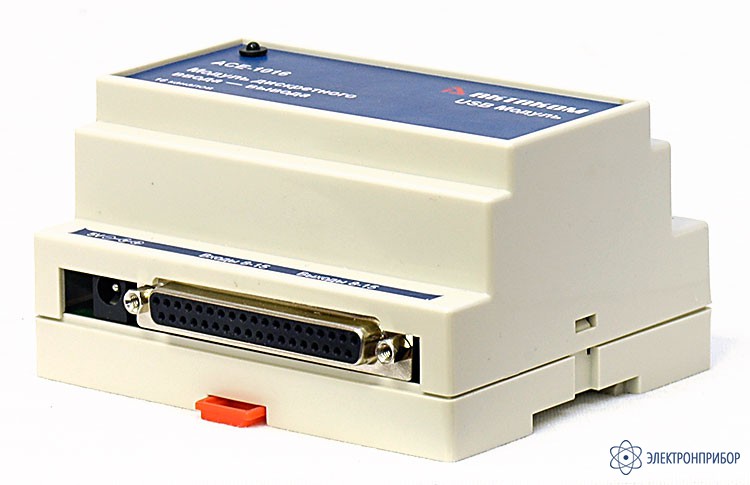

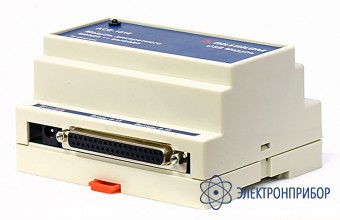

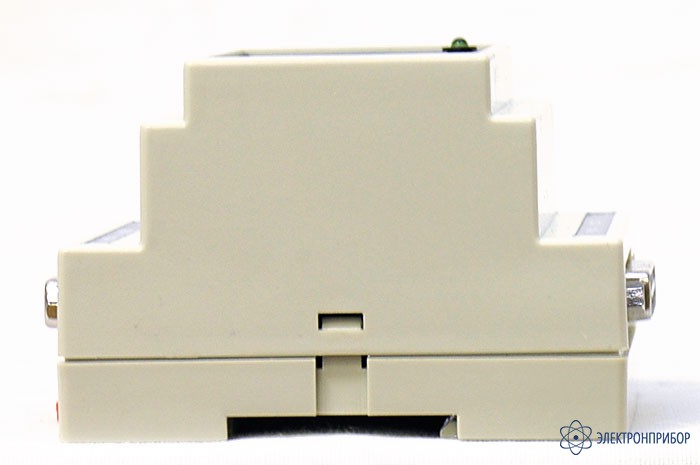

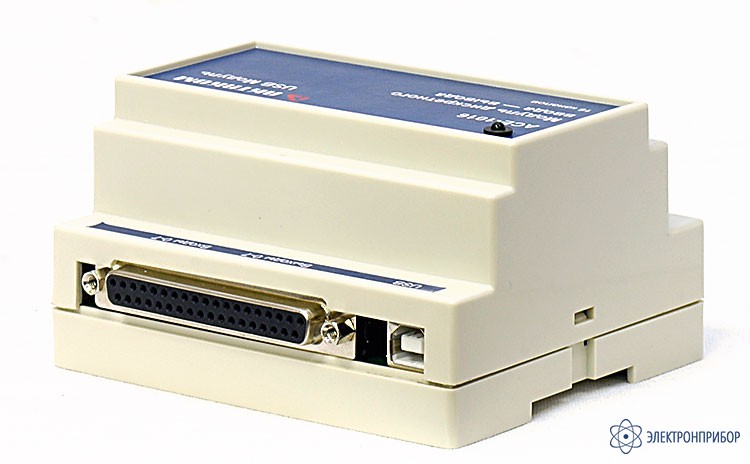

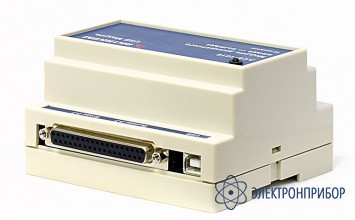

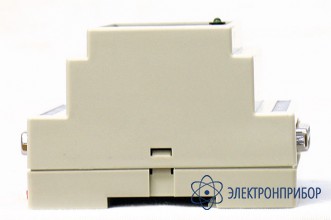

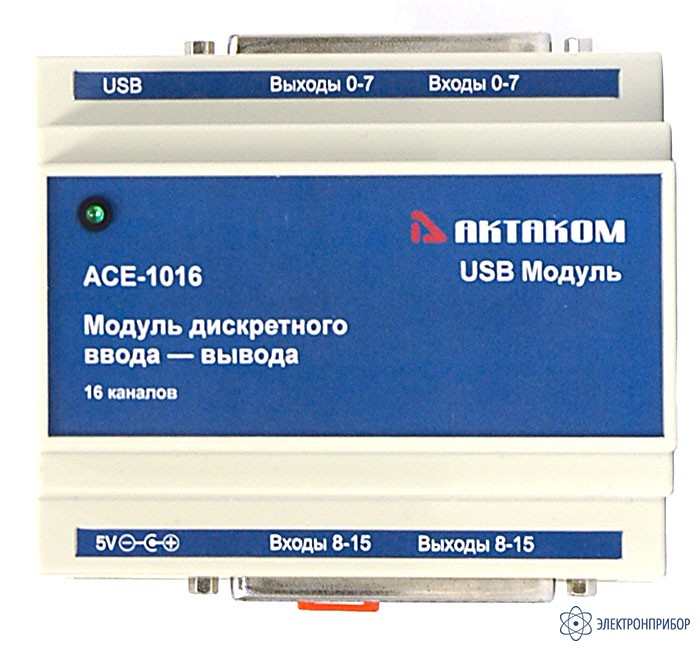

АСЕ-1016 — модуль дискретного ввода-вывода

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение модуля АСЕ-1016:

    Модуль дискретного ввода-вывода позволяет организовать 16-ти канальный обмен данными между IBM-PC и любым устройством, имеющим цифровой вход/выход TTL-уровня. Используя модуль АСЕ-1016 можно отслеживать логическое состояние 16-ти датчиков и управлять исполнительными устройствами. Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/отпускания менее 1 мс.

    Возможности программного обеспечения модуля АСЕ-1016:

    • Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows;
    • Библиотека инструмента с соответствующим функциональным деревом. Файлы: ACE1016_32.dll, ACE1016.h и ACE1016.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку;
    • Палитра функций (ACE1016.llb), структура меню (ACE1016_xx.mnu) и пример инструмента (ACE1016 example.vi) для LabVIEW. Позволяют использовать коммутатор в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).

    Область применения модуля АСЕ-1016:

    • Управление и контроль;
    • Лабораторные системы автоматизации;
    • Тестовые системы;
    • Системы промышленной автоматизации.
  • Технические характеристики модуля АСЕ-1016:

    Параметр Значения
    Количество каналов ввода 16 каналов
    Количество каналов вывода 16 каналов
    Разъемы DB37 гнездо
    Параметры входа
    Входное сопротивление 1,2 кОм
    Тип оптрона H11AA814A
    Входное напряжение
    Логический 0 0...4,5 В
    Логический 1 4,5...24 В
    Параметры выхода
    Максимальный коммутируемый ток, переменный 250 В / 130 мА
    Время включения 0,7 мс
    Время выключения 0,1 мс
    Интерфейс USB 1.1
    Разъем интерфейса Тип Б
    Программное обеспечение Библиотеки и драйверы для Windows 2000/XP, LabVIEW, виртуальная панель "ручного" управления
    Питание (В/мА) 5 В / 380 мА
    Габаритные размеры (ширина х высота х глубина) 107 х 59 х 88 мм
    Масса 250 г
    Условия эксплуатации (°С, влажность) 0...+ 60 °С, 0...90 %
  • Комплект поставки АСЕ-1016

    Наименование Количество
    АСЕ-1016 Модуль дискретного ввода - вывода 1
    Руководство по эксплуатации 1
