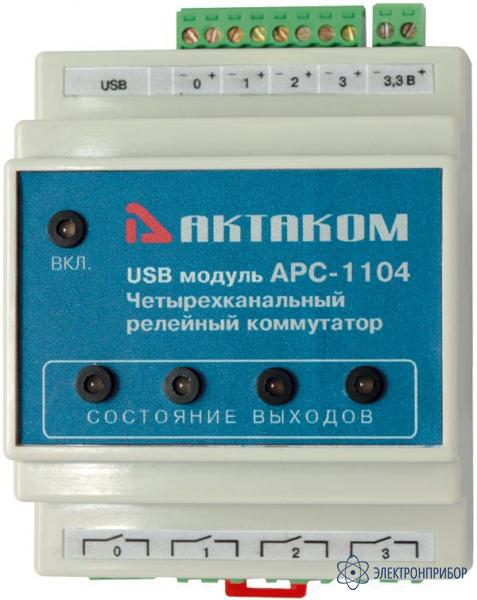

АРС-1104 — четырехканальный релейный usb коммутатор

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение коммутатора АРС-1104:

    Модуль предназначен для ввода дискретных данных по четырем независимым каналам и релейной коммутации по четырем каналам (контакты замкнут-разомкнут). Все входные и выходные каналы являются независимыми. Выполнен в стандартном электротехническом корпусе. Имеет возможность крепления на DIN-рейку. Для подключения внешних соединений применяются легко съемные винтовые терминалы. Имеется один выход напряжением 3 В для питания внешних цепей дискретного ввода или элементов коммутации. Выходное напряжение гальванически не связано с внутренними цепями модуля и интерфейса USB.

    Возможности программного обеспечения коммутатора АРС-1104:

    • Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows;
    • Программа ручного управления модулем с возможностями автоматизированного или автоматического управления модулем, на основе языка скриптового управления коммутатором. Таким образом обеспечивается программирование логики обработки входных событий и правил коммутации на основе встроенного логического языка;
    • Библиотека инструмента с соответствующим функциональным деревом. Файлы: APC1104_32.dll, APC1104.h и APC1104.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку;
    • Палитра функций (APC1104.llb), структура меню (APC1104_xx.mnu) и пример инструмента (APC1104 example.vi) для LabVIEW. Позволяют использовать модуль в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).

    Область применения коммутатора АРС-1104:

    • Управление и контроль;
    • Лабораторные системы автоматизации;
    • Тестовые системы;
    • Системы промышленной автоматизации.
  • Технические параметры коммутатора АРС-1104:

    Параметр Значения
    Количество каналов дискретного ввода 4
    Входное напряжение каналов дискретного ввода (макс.) 13 В
    Номинальный входной ток 2 мА
    Входное сопротивление каналов дискретного ввода 1 кОм
    Входные каналы являются независимыми
    Количество каналов коммутации (замыкание / размыкание) 4
    Коммутируемое напряжение
    Переменное 220 В /5 А
    Постоянное 30 В/ 5 А
    Выходное напряжение для питания внешних цепей дискретного ввода или элементов коммутации 3,3 В
    Максимальный выходной ток 10 мА
    Интерфейс связи к ПК USB 1.1
    Питание модуля от интерфейса USB
    Ток потребления до 120 мА
  • Комплект поставки АРС-1104

    Наименование Количество
    1. Модуль АРС-1104 1
    2. Руководство по эксплуатации 1
