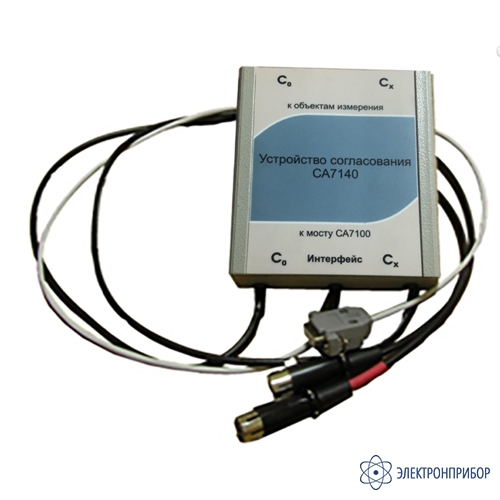

СА7140 с кабелями 2х100 м — устройство согласования с кабелями 2х100 м

Сохранить в PDF Распечатать
  • Назначение устройства согласования СА7140

    Устройство согласования СА7140 совместно с Мостом СА7100 осуществляет дифференциальный контроль изоляции объектов (например, трансформаторов тока), находящихся под рабочим напряжением, а также выполняет контроль параметров защитных резисторов устройств присоединения. Процесс измерения полностью автоматизирован.

  • Технические характеристики Моста СА7100 с использованием СА7140:

    Параметр Значение
    Измеряемые величины
    Разность тангенсов углов потерь изоляций проверяемого и эталонного объектов в диапа­зоне токов
    Отношение емкостей изоляций проверяемого и эталонного объектов в диапазоне токов
    Значение сопротивлений защитных резисторов устройства присоединения
    Диапазоны измерений
    Разности тангенсов углов потерь от 0,0004 до 1
    Отношения емкостей изоляций от 1 до 10
    Сопротивления защитных резисторов от 0 до 5 кОм
    Пределы допускаемой основной относительной погрешности
    Отношения емкостей изоляций проверяемого и эталонного объектов не более ±0,5%
    Разности тангенсов углов потерь емкостей изоляций проверяемого и эталонного объектов не более ±0,0004
    Сопротивления защитных резисторов не более ± 5%
    Масса-габаритные характеристики
    Масса прибора не более 0,5 кг
    Габаритные размеры 150×107×45 мм
  • Совместимость с СА7140 с кабелями 2х100 м

    • 528 000 руб.
      поверка включена в стоимость
