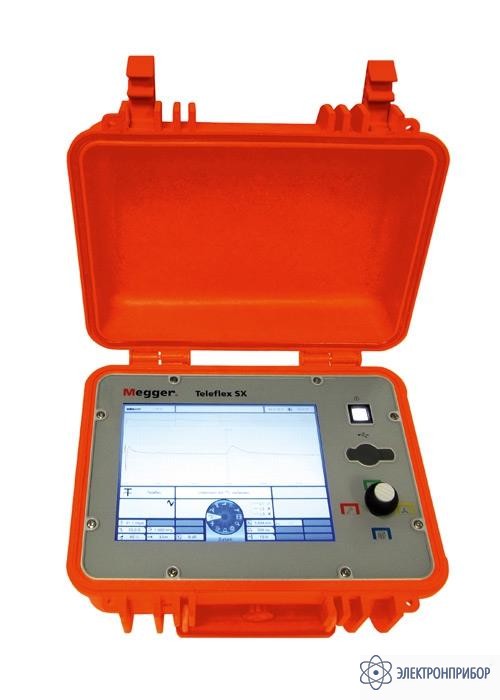

TFX SX — рефлектометр для силовых кабелей, 2 фазный

Сохранить в PDF Распечатать
  • Описание рефлектометра TFX SX

    Благодаря разработке нового прибора Teleflex SX все замечательные свойства успешного рефлектометра Teleflex VX были перенесены в более портативный и удобный формат. Управление Teleflex SX осуществляется посредством нового сенсорного экрана и функциональной поворотной кнопки. Для представления результатов используется четкий, очень светлый 10,4“ дисплей.

    Teleflex SX разработан специально для быстрого поиска повреждений силовых кабелей. Управление easyGO сведено до самых важных шагов и большей частью протекает в автоматическом режиме.

    Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает большую дальность действия и максимальное разрешение.

    Сенсорный экран позволяет более просто и быстро осуществлять управление, особенно при вводе подробной информации, например, в меню протоколирования.

    Технология триггер ΔU Trigger всегда гарантирует наиболее подходящий момент срабатывания триггера.

    Функция ARMslide с 15 изображениями при подаче одного ARM- импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

    Функция ProRange позволяет осуществлять подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

    USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

    Коммуникация с системой может осуществляться и напрямую через CAN или Ethernet, что позволяет дистанционно управлять прибором в офшорной зоне, например в ROV.

    При помощи CAN-интерфейса Teleflex SX становится блоком управления системой поиска кабельных повреждений SPG 40, благодаря чему возможно простое и интуитивное управление всем процессом локализации повреждений.

    Достоинства рефлектометра TFX SX

    • Большой солнцезащитный 10,4“ цветной дисплей
    • Очень простое управление при помощи меню и сенсорного экрана
    • Поддерживает все существующие методы предварительной локализации
    • Работа от аккумулятора

    Функции рефлектометра TFX SX

    • ARMslide-метод с 15 измерениями за один ARM-импульс
    • ProRange для оптимального представления отдаленных деталей
    • Рефлектометр для двух фаз, отображение до 6 измеренных диаграмм
    • Автоматическое распознавание повреждения и конца кабеля
    • Высокое разрешение благодаря высокой частоте выборки 400 МГц
    • Внутренняя компенсация для хорошего отображения деталей в ближней зоне
    • Память 2 GB для автоматического сохранения всех измерений
    • USB-интерфейс для передачи данных и печати
    • Управление системой SPG 40
    • Автоматическое сохранение всех результатов измерений
    • Отчет об испытаниях в формате PDF

    Teleflex SX поддерживает следующие методы:

    • Симметричная /асимметричная рефлектометрия
    • Разностное измерение/сравнение
    • Двухфазная рефлектометрия (TDR)
    • Поддержка всех методов стабилизации электрической дуги посредством триггера ΔU
    • ICE-метод развязки по току
    • IFL (локализация заплывающих повреждений)
    • Decay-метод блуждающей волны
    • Прожиг электрической дугой
    • Точная локализация ЧР
  • Технические характеристики рефлектометра TFX SX

    Параметр Значение
    Диапазон измерений 20 м … 160 км при v/2 = 80 м/мкс
    Ширина импульса 20 нс … 10 мкс
    Амплитуда импульса 5 … 50 В
    Разрешение 0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс
    Частота выборки до 400 MГц (настоящая частота выборки)
    Усиление - 37 … +37 дБ
    Компенсация затухания 0 … +22 дБ для ProRange (регулируемая 0 … 100 %)
    Скорость распространения импульса V/2 10 … 149,9 м/мкс, фут/мкс или nvp
    Динамический диапазон > 80 дБ
    Полное выходное сопротивление 50 Ом
    Компенсация 8 Ом ... 500 Ом, регулируемая
    ARM-триггер Автоматическое согласование при помощи ΔU триггер
    ARMslide 15 измерений за один ARM-импульс
    Мертвая зона нет
    Диэлектрическая прочность > 400 В
    Индикация 10,4“ цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка
    Память 4 GB mSATA для программы и данных
    Подключения Ethernet, USB, BNC, CAN (LON опция)
    Класс защиты IP 65 закрытый, IP 54 открытый
    Питание аккумулятор, 110 … 240 В, 50/60 Гц, 50 ВA, 12 В внеш
    Габариты (ШxВxГ) 362 x 195 x 195 мм (опция 19“-выдвижной вариант, 6 HE)
    Вес 10 кг
    Рабочая температура -10 °C ... +50 °C
    Температура хранения -20 °C ... +60 °C
  • Комплект поставки TFX SX

    Наименование Количество
    Рефлектометр для силовых кабелей, 2 фазный TFX SX 1
    Комплект кабелей 1
    Зарядное устройство 1
    Матерчатая сумка 1
