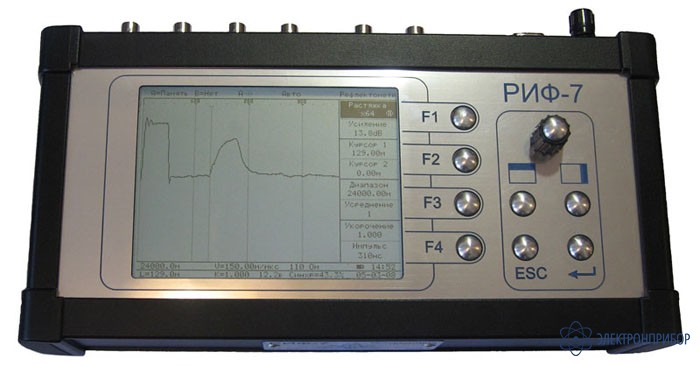

РИФ-7 — рефлектометр высоковольтный осциллографический цифровой

Сохранить в PDF Распечатать
  • Назначение рефлектометра РИФ-7:

    Рефлектометр высоковольтный осциллографический РИФ-7, предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

    • Диагностика кабельных линий методом низковольтной импульсной рефлектометрии.
    • Поиск повреждений силовых кабелей высоковольтными методами в составе электротехнических лабораторий.
    • В стандартной комплектации поставляется с высоковольтными датчиками.

    Прибор РИФ-7 позволяет:

    • Обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
    • Измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
    • Запоминать, хранить и обрабатывать результаты измерений;
    • В составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.
    • Сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета (эта функция реализуется по индивидуальному требованию заказчика).

    Отличительные особенности рефлектометра РИФ-7:

    • Дисплей с высоким разрешением (320х240 точек)
    • Высокая частота дискретизации (высокая разрешающая способность)
    • Для проведения измерений на высоком напряжении предусмотрена комплектация высоковольтными датчиками
    • Двухкурсорная система измерения расстояний.
    • Постоянное зондирование линии в режиме низковольтной рефлектометрии.
    • Большой объём энергонезависимой памяти рефлектограмм (100/200 рефлектограмм с максимальным разрешением и сохранением параметров).
    • Пополняемая энергонезависимая таблица коэффициентов укорочения для различных кабелей.
    • Регулируемая длительность зондирующего импульса.
    • Регулируемое усреднение для фильтрации асинхронных помех.
    • Изменение настроек происходит без прерывания процесса измерения.
    • Двухоконный режим отображения рефлектограмм для сравнения и устранения синхронных помех.
    • Возможность согласования с волновым сопротивлением линии.
    • Удобная и простая система меню.
    • Поворотный регулятор для управления курсорами и изменения параметров.
    • Встроенные часы реального времени.

    Условия эксплуатации рефлектометра РИФ-7:

    Внутри закрытых помещений, в частности - в крытом автотранспорте:
    - диапазон температур окружающего воздуха, °С - от минус 10 до +40;
    - относительная влажность воздуха при температуре 25 °С - до 80%;
    - атмосферное давление, мм. рт. ст. - 650 - 800.

  • Технические характеристики рефлектометра РИФ-7:

    Параметр Значения
    Максимальное измеряемое расстояние до места повреждения, км 12,3
    Минимальное измеряемое расстояние до места повреждения, м 3
    Дискретность измерения, м 0,2
    Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
    - амплитуда, кВ
    - длительность фронта, мкс, не более
    - длительность импульса, мкс, не менее

    от 3 до 25
    0,15
    2
    Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
    - амплитуда, В, не менее
    - длительность фронта, мкс, не более

    5
    0,02
    Наибольшее рабочее напряжение датчика импульсного напряжения, кВ 60
    Непрерывная работа в течение, часов 8
    Срок службы, лет 5

    Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.

    В случае измерения расстояния на высоком напряжении в режимах "заплывающего пробоя", холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Длительность импульса, мкс, - 0,05 - 0,5.

    Изготовитель гарантирует соответствие РИФ-7 требованиям действующей технической документации и нормам ПУЭ и ПТБ.

    Сравнительная таблица рефлектометров:

    Параметр / Прибор Cabellux Digiflex Рейс-305 Искра РИФ-7
    Скорость в кабеле, м/мкс 50-150 30-150 20-150 20-150 50-150
    Разрешение по расстоянию, м - 0,025 0,25 2 0,5
    Емкость энергонезависимой памяти, рефлектограмм 9 50 500 60 120-240
    Шкала дальности, км (при 80 м/мкс) 0,1-20 0,05-30 0,18-100 0,5-12 0,2-12,8
    Длительность импульсов, нс 70-4000 - 10-30000 20000 10-19200
    Амплитуда импульсов, В 6/14 10 7/25 5 16
    Динамический диапазон, дБ - 90 70 60 90
    Диапазон согласованных импедансов, Ом - 40-200 30-1000 75 30-370
    Разрешение дисплея 240х128 256x128 320х240 240х128 320х240
    Часы реального времени да да да нет да
    Число рефлектограмм для усреднения - - 256 нет 256
    Батарейное питание да
    Габаритные размеры 345х135х265 260х176х70 275х166х70 320х120х355 295х160х85
    Масса, кг 7,5 1,5 2,5 3 2,3
  • Комплект поставки РИФ-7

    Наименование Количество
    Прибор РИФ-7 1
    Сигнальный кабель, длина 1 м 4
    Сигнальный кабель для высоковольтных измерений, длина 0,5 м 2
    Сигнальный кабель, длина 0,5 м 4
    Кабель связи с компьютером 1
    Блок питания и зарядки 1
    Предохранитель, 250 мА 6
    Упаковочный чемодан 1
    Руководство по эксплуатации 1
    Руководство пользователя 1
    Программа РИФ-7 на CD 1
    Комплект высоковольтных датчиков 1
