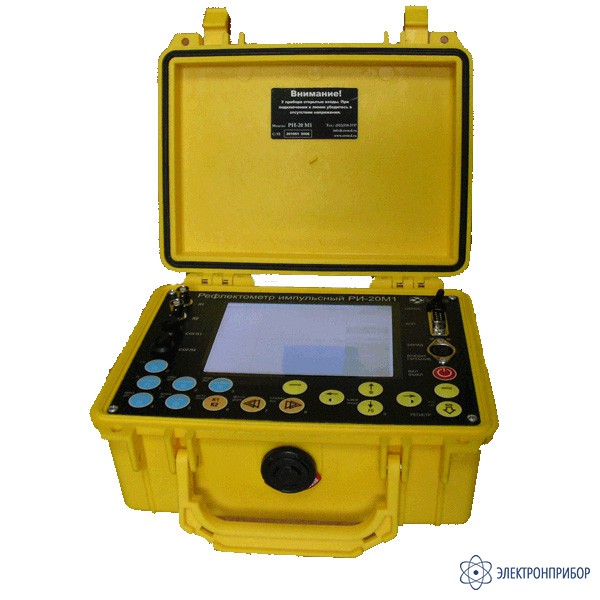

РИ-20М1 — импульсный рефлектометр

Сохранить в PDF Распечатать
    • Госреестр РФ

      33022-06

    • Производитель

      Прочие

    Назначение:

    Импульсный рефлектометр РИ-20М1 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.

    Прибор РИ-20М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 50 км:

    • измерение расстояний до неоднородностей волнового сопротивления или повреждения;
    • измерение расстояний между неоднородностями волнового сопротивления кабеля;
    • определение характера повреждений;
    • определение "мерцающих" неоднородностей;
    • определение длин кабелей;
    • измерение коэффициента укорочения линии при известной ее длине;
    • регистрация "битости" пар или оценка взаимного влияния линий.

    Импульсный рефлектометр РИ-20М1 является прибором полностью заменяющими по области применения устройства типа РИ-10М1, АЛЬФА-ПРО, Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра) и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 7T, digiflex, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.

    Особенности прибора РИ-20М:

    Прибор имеет следующие функциональные особенности:

    Пользовательский интерфейс:

    • два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
    • отображение рефлектограмм на экране ЖКИ (разрешение 320x240 точки) с возможностью подсветки;
    • управление через меню;
    • герметизированный корпус и клавиатура;

      Измерение:

    • измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
    • расширенная сетка диапазонов ( 50 м - 50 км );
    • высокое разрешение - 25 см на диапазонах до 10 км, до 1 м на диапазонах до 50 км;
    • введены специальные режимы для определения "мерцающих неоднородностей";
    • многократная лупа (x2 - x128);
    • два измерительных курсора;
    • цифровая установка параметров контролируемой линии и всех настроек прибора;
    • цифровая индикация расстояния до любого участка рефлектограммы;
    • цифровая индикация расстояния между любыми участками рефлектограммы;

      Память:

    • до 256 рефлектограмм (до 48 000 точек на рефлектограмму) со всеми параметрами измерения и поясняющим текстом;
    • возможность группировки рефлектограмм: размещение их в папках;
    • высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
    • просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
    • встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
    • возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память;
    • автоматическое сохранение пользовательских настроек при выключении прибора;

      Сервисные режимы:

    • режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
    • режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ1 & ЛИНИЯ2, ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);
    • режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить корреллированные помехи (ЛИНИЯ1 - ЛИНИЯ2, ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);
    • режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
    • встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем (до 100);
    • режим "ЗАХВАТ" - режим, в котором удается выявить "мерцающие" неисправности;
    • режим "КАДР" - позволяет зафиксировать мгновенную рефлектограмму на экране и продолжить наблюдения на ее фоне; позволяет визуально оценить изменчивость сигнала;
    • режим "БИТОСТЬ ПАР" - один канал работает только на передачу; второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
    • подавление асинхронных (выбор усреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;
    • автоматическое сохранение пользовательских настроек при выключении прибора;
    • изменение всех параметров линии непосрадственно в режиме "измерение";

      Интерфейс с ПК:

    • возможность обмена данными с ПК;
    • комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм;
    • возможность установки свежих версий внутреннего ПО;

      Общее:

    • питание от встроенного аккумулятора не менее 5 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер;
    • широкий диапазон рабочих температур: -20 °С ...+40 °С;
  • Технические характеристики импульсного рефлектометра РИ-20М:

    Параметр Значение
    Режимы измерения:
    • измерение в реальном масштабе времени
    • осреднение (1 : 128 реализаций)
    Дисплей ЖКИ 320х240 точек с подсветкой и регулировкой контрастности
    Дальность действия 0 м ... 50 км
    Шкалы по дальности 50м, 100 м, 250 м, 500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км
    Длительность импульсов 10 нс ... 50 мкс
    Амплитуда импульсов не менее 10 В
    Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) 50 м/мкс : 150 м/мкс (1.00 ... 3.00)
    Диапазон согласованных импедансов 30 ... 1000 Ом
    Погрешность измерения расстояния 50 м - 10 км : 25 см
    20 км - 50 км : 1 м
    Чувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ
    Подавление помех асинхронные: усредняющий фильтр (2...128 реализаций)
    синхронные: поточечное вычитание (Л-П, П-П, Л-Л)
    Емкость энергонезависимой памяти 256 рефлектограмм по 48 000 отсчетов 100 КУ
    Интерфейс Последовательный (RS-232)
    Программное обеспечение IRView 2.0 для Windows 95,98,2000,XP
    Питание
    • автономное - встроенный аккумулятор 12 В
    • сетевое - 220 В 50 гц, через адаптер
    Время непрерывной работы от автономного источника не менее 5 час (с подсветкой)
  • Комплект поставки РИ-20М1

    Комплект поставки:

    Наименование Количество, шт.
    Импульсный рефлектометр РИ-20М1 1
    Блок питания (зарядное устройство) 1
    Шнуры подключения к кабелю 2
    Руководство по эксплуатации 1
    Аппаратно-программный комплект IRView для работы с ПК 1
