РЕЙС-405, РЕЙС 405, РЕЙС405

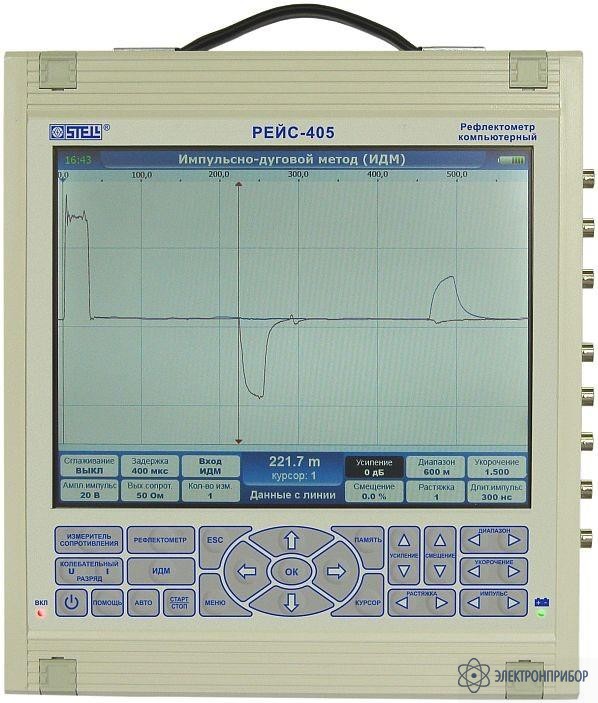

РЕЙС-405 — рефлектометр компьютерный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение рефлектомера компьютерного РЕЙС-405:

    РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

    • рефлектометр для металлических кабельных и воздушных линий;
    • измеритель сопротивления изоляции;
    • измеритель по импульсно-дуговому методу;
    • измеритель по методу колебательного разряда.

    РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

    Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

    Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

    В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

    Преимущества рефлектомера компьютерного РЕЙС-405:

    • четыре метода измерения;
    • большой встроенный цветной дисплей;
    • возможность подключения внешнего дисплея любого размера;
    • мощный зондирующий сигнал;
    • увеличенный диапазон измерения;
    • простой, интуитивно-понятный интерфейс;
    • прямое управление параметрами;
    • универсальное питание.

    Особенности применения рефлектомера компьютерного РЕЙС-405:

    Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

    Новые положительные качества компьютерного рефлектометра РЕЙС-405:

    • достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
    • 4-й режим - измерение сопротивления изоляции;
    • вместо ручного управления выходным сопротивлением применено программное;
    • увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
    • увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
    • увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
    • увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
    • многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
    • обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
    • при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
    • обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
    • обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
    • конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
  • Технические характеристики рефлектомера компьютерного РЕЙС-405:

    Параметр Значение
    Режим "МЕТОД РЕФЛЕКТОМЕТРА"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон-250 м
    максимальный диапазон-250000 м
    Коэффициент укорочения установка или измерение в пределах 1,00...7,00
    встроенная таблица
    Зондирующие сигналы амплитуда 25 В...120 В
    длительность от 30 нс до 300 мкс
    Выходное сопротивление 10...1000 Ом, программно-регулируемое, с отображением величины на экране
    Инструментальная погрешность измерения расстояния не более 0,1 %
    Система отсчета расстояния при помощи вертикальных курсоров
    Режимы измерения Прямой считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3
    Сравнение наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3)
    Раздельный зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
    Разность отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память
    Растяжка возможность растяжки выбранного участка рефлектограммы
    Память возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
    Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления, фильтрация сигналов
    Отстройка от синхронных помех при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
    при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
    Отображение информации рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''
    режимы, параметры и информация - в алфавитно-цифровом и символьном виде
    Питание сеть переменного тока 100...240 В, 50...60 Гц
    сеть постоянного тока 12В
    Условия эксплуатации 0...+50 °С
    Габаритные размеры (ШxВxГ) 270 x 300 x 122 мм
    Масса не более 7,5 кг
    Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
    максимальный диапазон – 250000 м
    Максимальная амплитуда входных сигналов 50 В
    Входное сопротивление по волновому входу 300 Ом
    Инструментальная погрешность измерения расстояния не более 0,1 %
    Усиление от –18 до +74 дБ
    Режимы работы просмотр линии
    ожидание разряда
    автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
    Частота дискретизации 200 МГц
    Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току
    Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
    Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон – 250 м
    максимальный диапазон – 250000 м
    Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 … 120 В (без присоединительного устройства напряжения)
    Инструментальная погрешность измерения расстояния не более 0,1 %
    Усиление от –18 до +74 дБ
    Режимы работы просмотр линии
    ожидание разряда
    автозапуск (с возможностью автоматического рефлектограмм в памяти)
    два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе)
    Частота дискретизации 200 МГц
  • Комплект поставки РЕЙС-405

    Наименование Количество
    1 Рефлектометр компьютерный РЕЙС-405 1
    2 Кабель соединительный 3
    3 Кабель присоединительный, 2 метра 3
    4 Кабель присоединительный, 3 метра 1
    5 Тройник (для поверки) 1
    6 Нагрузка (для поверки) 1
    7 Сетевой адаптер 1
    8 Кейс (для переноса) 1
    9 Руководство по эксплуатации 1
    10 Формуляр 1
