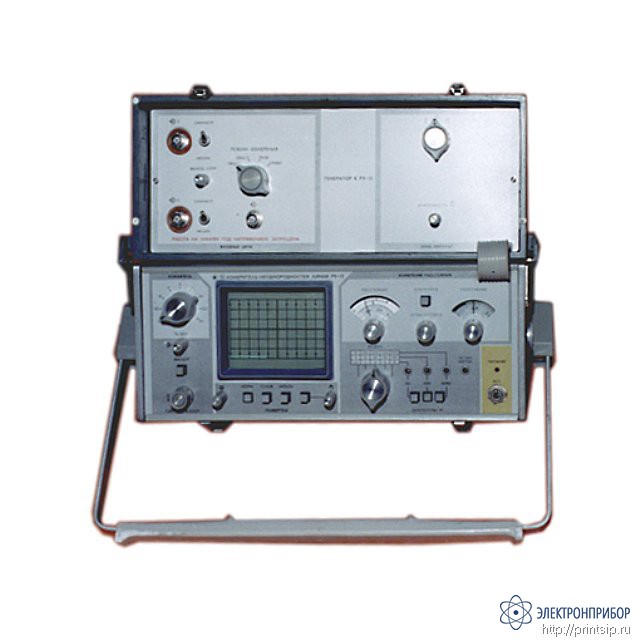

Р5-13 — измеритель неоднородностей линий

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      9323-83

    • Производитель

      Прочие

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение

    Измеритель неоднородности линий Р5-13 предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

    Прибор Р5-13 может использоваться в полевых и лабораторных условиях для измерений на поврежденных линиях и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин и симметрирования по временной задержке с большой точностью.

    Принцип действия прибора Р5-13 основан на методе импульсной рефлектометрии -современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

    Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в Омах, Генри, Фарадах.

    Современные измерители параметров неоднородностей линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).

  • Технические характеристики измерителя неоднородности линий Р5-13:

    Параметр Значение
    Диапазон измерения расстояния (на всю шкалу) от 5 до 10000 м
    Максимальная разрешающая способность 0,4 м
    Основная погрешность измерения расстояния (временной задержки) от конца диапазона 1 % по шкале отсчетного устройства
    Чувствительность к перекрываемому затуханию 80 дБ
    Длительность зондирующих сигналов, мкс (форма импульса) 0,05-5 (видеоимпульс, перепад)
    Входное сопротивление 200-300 Ом, регулируемое
    Питание 220 В
