Рефлектометры для силовых кабелей (измерители неоднородностей линий)

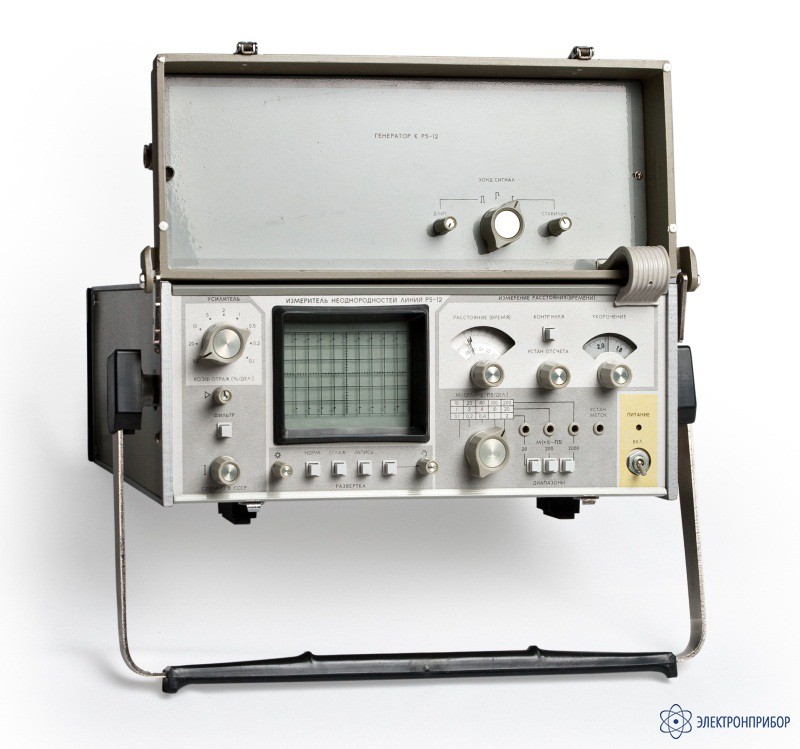

Р5-12/1 — измеритель неоднородностей линий

Код товара: 20063
  • 8930-88

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      8930-88

    ВНИМАНИЕ! Выпуск прибора прекращен. К поставке предлагаются приборы складского хранения с восстановленным ресурсом, прошедшие полную проверку, с гарантией согласно ТУ.

    Назначение

    Измеритель неоднородности линий Р5-12/1 предназначен для измерений величины неоднородности волнового сопротивления высокочастотных кабелей; расстояния (времени задержки) до неоднородности; длин кабелей.

    Применяется в полевых условиях.

  • Технические характеристики измерителя неоднородности линий Р5-12/1:

    Параметр Значение
    Диапазон измерений:
    • расстояния до неоднородности, м
    • коэффициента отражения
    20, 200, 2000
    0,001-1
    Время нарастания аппаратурной функции, нс 0,9
    Погрешность калибровки шкалы, % ±1
    Входное сопротивление, Ом 50
    Амплитуда зондирующего импульса, В 0,5
    Частота калибрационных меток, МГц 0,1; 1; 10
    Наработка на отказ, ч 6000
    Питание:
    • от сети переменного тока
    • от сети постоянного тока
    220 В; 50, 400 Гц
    10-15 В
    Потребляемая мощность:
    • от сети переменного тока, В*А
    • от сети постоянного тока, Вт
    25
    15
    Масса, кг 9
    Габариты прибора, мм 330х136х390
    Габариты блока питания , мм 216х88х100
