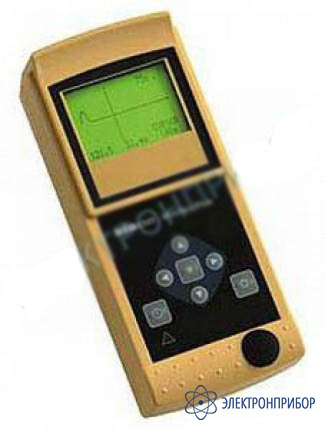

Miniflex Plus TDR — рефлектометр и генератор звуковой частоты для поиска мест повреждения кабеля

Сохранить в PDF Распечатать
  • Назначение рефлектометра Miniflex Plus TDR:

    Для определения места повреждения Miniflex использует испытанный метод импульсно-рефлекторного измерения. В кабель направляют подходящие для этой цели импульсы. Импульсы проходят по проводу и отражаются от места повреждения. Исходя из величины и формы эхо-сигнала можно обнаружить место и характер повреждения. Промежуток времени между отправкой импульса и отражением соответствует времени распространения импульса до места повреждения и обратно. По времени распространения импульса можно точно определить расстояние до повреждения.

    Измерение расстояния в приборе осуществляется при помощи курсора. Miniflex имеет автоматическое усиление отражения и возможность выбора ширины импульса в зависимости от условий измерения. Таким образом могут быть обнаружены места повреждения, которые находятся достаточно далеко.

    Особенности рефлектометра Miniflex Plus TDR:

    • Рефлектометр предназначен для определения мест повреждения в силовых кабелях, а также в кабелях телекоммуникации (TP, CATV, CCTV, LAN) до 3 км;
    • Возможность выбора между автоматическим и ручным усилением;
    • Возможность выбора скорости распространения;
    • Простота обслуживания, малые габариты и прочность;
    • LCD-дисплей с подсветкой;
    • Автоматическая регулировка ширины импульса;
    • Экономный режим работы (автоматическое отключение через 5 минут);
    • Режим работы на батареях или аккумуляторе по выбору;
    • Регулировка выходного полного сопротивления;
    • Встроенное зарядное устройство;
    • Интерфейс USB для подключения прибора к ПК;
    • Программное обеспечение входит в стандартный комплект поставки.
  • Технические характеристики рефлектометра Miniflex Plus TDR:

    Параметр Значения
    Диапазон измерения 10, 30, 100, 300, 1000, 3000 м, автоматический
    Разрешение 1% диапазона измерения
    Точность 1% диапазона измерения
    Шаговая скорость 0,01 ... 0,99 с шагом 0,01
    Выходное сопротивление 25, 50, 75, 100 Ом
    Длительность импульса Выбирается автоматически, зависит от диапазона измерения и выходного сопротивления
    Усиление Автоматическое - зависит от диапазона измерения и типа кабеля.
    Ручное - 4 уровня
    Амплитуда импульса 5 В
    Дисплей 128 x 64 точки, ЖК, с отключаемой подсветкой
    Питание 6 батарей LR6 или аккумуляторы
    Ток потребления 80 / 120 мА (без и с освещением)
    Рабочая температура минус 15 ... 50 °C
    Температура хранения минус 20 ... 70 °C
    Размеры 190 x 90 x 54 мм
    Вес около 0,6 кг
    Перегрузка по напряжению 250 В AC / DC
    Режим сбережения энергии Отключение в неиспользуемом состоянии через 5 мин.
  • Комплект поставки Miniflex Plus TDR

    Наименование Количество
    Miniflex Plus TDR со встроенным зарядным устройством и USB интерфейсом 1
    Программное обеспечение 1
    Набор измерительных кабелей 1
    Элемент питания 1,5 В (LR6) 6
    Сумка 1
    Адаптер безопасности BNC/4 мм 1
    Руководство по эксплуатации 1
  • Дополнительная комплектация Miniflex Plus TDR
