ИДМ-20 — адаптер импульсно-дугового разряда

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение адаптера ИДМ-20:

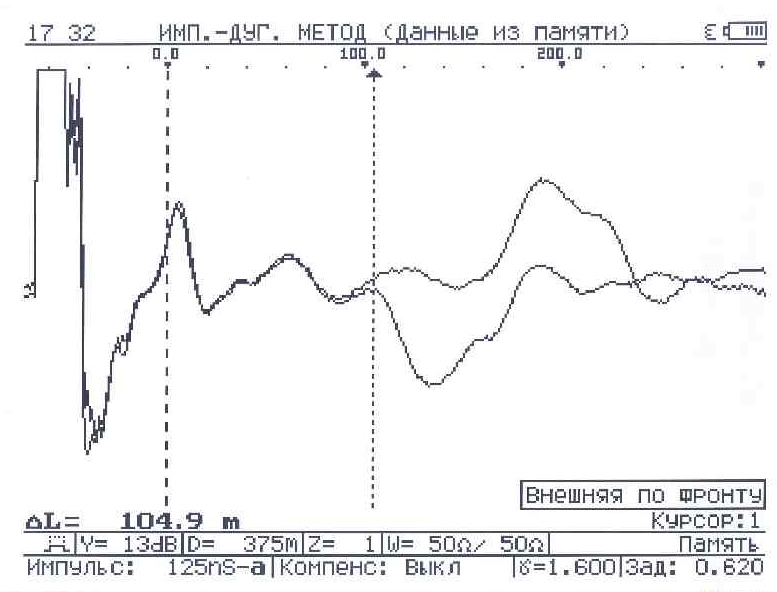

    Адаптер импульсно-дугового разряда ИДМ-20 представляет собой высоковольтное устройство, используя которое совместно с импульсным генератором ГИ-20/2, возможно беспрожиговым методом с помощью рефлектометра РЕЙС-305 определять расстояние до высокоомных повреждений кабельных линий(точность определения задана техническими характеристиками рефлектометра). Управление адаптером осуществляется с пульта импульсного генератора. Электрические характеристики адаптера согласованы с величиной напряжения и силой тока разрядных импульсов генератора ГИ-20-2. На рисунке отображен вид картинки, наблюдаемой оператором на экране рефлектометра. Расстояние от начала зондирующего импульса до места расхождения рефлектограмм, одна из которых снята для определения длины линии, а другая при разряде в линию импульсного генератора, является расстоянием до места повреждения.

  • Технические характеристики адаптера ИДМ-20:

    Параметр Значения
    Входное напряжение адаптера, кВ, не более 25
    Максимальный импульсный ток, кА, не более 8
    Габаритные размеры, мм 480 × 520 × 560
    Масса, кг,не более 35
  • Дополнительная комплектация ИДМ-20

    • 549 998 руб.
      Добавить к заказу

      ГИ-20/2, генератор импульсный высоковольтный

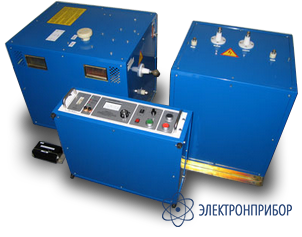

      Генератор импульсный высоковольтный ГИ-20/2 в составе блока управления БУ ГИ-20-2 и высоковольтного блока БВ ГИ-20/2 предназначен для подачи на объекты испытания импульсов высокого напряжения для определения мест повреждений высоковольтных силовых кабелей акустическим или импульсно дуговым методом.

    • 119 888 руб.
      Добавить к заказу

      РЕЙС-305, цифровой рефлектометр

      Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.
