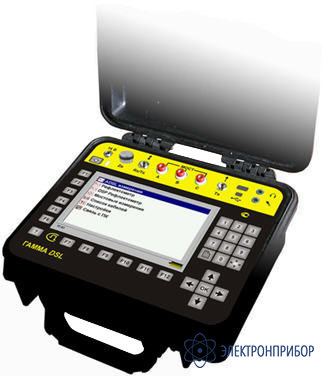

Гамма — рефлектометр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      57942-14

    • Производитель

      Прочие

    Назначение рефлектометра Гамма:

    Рефлектометр Гамма для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар.

    Особенности рефлектометра Гамма:

    • Запись рефлектограмм:
      Сохранение в базе данных прибора
      Данные разных приборов обмениваются
    • Режимы просмотра:
      Просмотр рефлектограммы из памяти
      Сравнение измерения и памяти
      Разность измерения и памяти
    • Карта кабеля:
      Если выбран кабель из базы, на карте будут отображаться положение муфт конкретного кабеля
    • Список кабелей:
      Список кабелей содержит сведения о конкретных кабелях: муфты кабеля и участки со своим Ку
    • Платформа Гамма:
      Цветной дисплей 800х480
      Связь с компьютером через USB-порт
      1 Гб памяти
  • Технические характеристики рефлектометра Гамма:

    Параметр Значения
    Диапазоны измеряемых рефлектометром расстояний 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 м
    Максимальное разрешение 0,2 м
    Перекрываемое затухание не менее 80 дБ
    Регулируемая амплитуда зондирующего импульса 6 – 18 В с шагом 1 В
    Длительность зондирующего импульса 8-50000 нс
    Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
    Диапазон установки коэффициента укорочения 1-7 с шагом 0,001
    Волновое сопротивление 20 Ом - 1 кОм

    Специальные функции рефлектометра Гамма:

    • Функция подавления «лыжи»
    • «Проявитель дефектов»

    Режимы просмотра:

    Запись рефлектограмм:
    Записанные рефлектограммы хранятся в базе данных прибора.
    База может передаваться на компьютер и обратно.
    Данные разных приборов обмениваются.

    Режимы просмотра:
    Просмотр рефлектограммы из памяти
    Сравнение измерения и памяти
    Разность измерения и памяти.

    Список кабелей:

    Возможен ввод всех необходимых параметров: для однородных кабелей и кабелей, состоящих из участков.
    Параметры можно вводить в приборе или с компьютера.
    Список кабелей позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры. На карте кабеля будут показаны все муфты!

    Общие сведения:

    Питание от встроенного аккумулятора: 6 элементов типа С NiMh 3.2 Ач
    Потребляемая мощность: 7 Вт
    Габариты: 270х240х120 мм
    Вес: 2,5 кг
    Ударопрочный корпус-кейс.

    Связь с компьютером через USB. Заполненный Список рабочих кабелей (с данными по каждому кабелю) можно всегда скачать с прибора и отредактировать, им можно обмениваться между приборами ИРК-ПРО разных моделей и версий. Если компьютер с ОС Windows 2000/XP, то ИРК-ПРО Гамма виден на компьютере как USB диск (USB Mass Storage Device).
