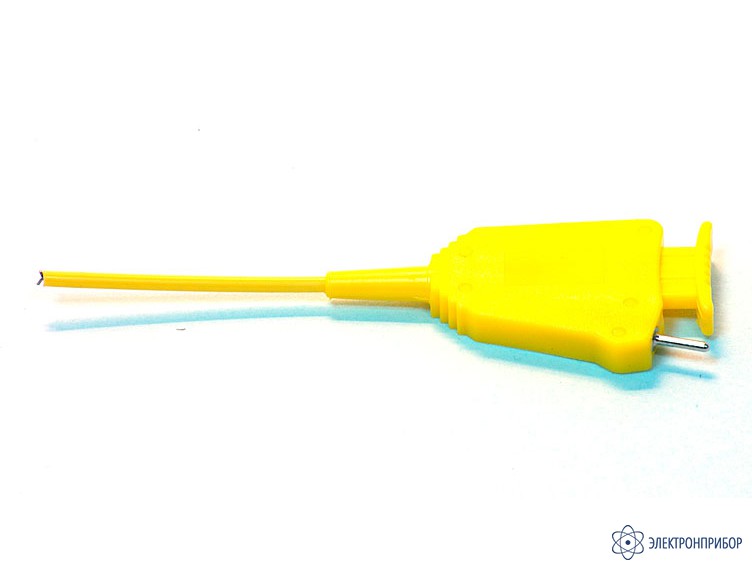

АСА-2550 — мини-клипсы

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Описание мини-клипс АСА-2550:

    Мини-клипсы АСА-2550 предназначены для подключения входных разъемов измерительных приборов к элементам SMD-монтажа с шагом 0,8 мм (микросхемам DIP, QFP, SOIC, TSOP, TSSOP, SOP, SSOP, PLCC и их аналогам).

    Трубка захвата с ее пластмассовым покрытием может быть согнута до 36° в любую сторону.

    Корпус миниклипсы АСА-2550 изготовлен из высокопрочной пластмассы. Многожильный медный провод с силиконовой изоляцией имеет на концах соединители из никелевого сплава со специальным покрытием. Соединители защищены гибким обрезиненным изолятором.

  • Технические характеристики мини-клипс АСА-2550:

    Параметр Значение
    Захват Двусторонний пружинный
    Диаметр трубки захвата 1,2 мм
    Длина пружинного захвата 22 мм
    Толщина миниклипсы 3 мм
    Угол отклонения трубки захвата 36°
    Шаг выводов микросхемы 0,8 мм
    Максимальный ток 1 А
    Максимальное напряжение не более 33 В AC, не более 70 В DC
    Условия эксплуатации:
    Температура
    Относительная влажность воздуха
    Атмосферное давление

    -20...+80 °С
    не более 80 % при 25 °С
    630...800 мм.рт.ст.
    Технические характеристики соединительного провода
    Длина провода 20 см
    Сечение провода 0,4 мм²
    Максимальный ток 2 А
    Максимальное напряжение не более 33 В AC, не более 70 В DC
    Сопротивление изоляции провода не менее 100 МОм
  • Комплект поставки АСА-2550

    Наименование Количество
    1 Мини-клипса 20
    2 Соединительный провод 20
    3 Упаковка (ЗИПлок) 1
    4 Руководство по эксплуатации 1
