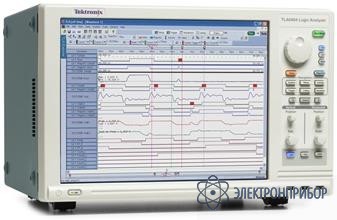

TLA6401 — логический анализатор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      53912-13

    • Производитель

      Tektronix, США

    Назначение логического анализатора Tektronix TLA6401:

    Логический анализатор Tektronix TLA6401 обладает необходимой производительностью для отладки, проверки и оптимизации цифровых систем. Кроме того, серия TLA6400 предлагает исчерпывающий набор средств контроля целостности сигналов, что позволяет быстро регистрировать, локализовать и устранять редко возникающие и трудно обнаружимые проблемы. Вместе с широкой поддержкой современных приложений, данные приборы идеально соответствуют всем требованиям отладки современных цифровых устройств.

    Модельный ряд логических анализаторов Tektronix TLA6400 представлен четырьмя моделями: TLA6401 (34 канала), TLA6402 (68 каналов), TLA6403 (102 канала) и TLA6404 (136 каналов) и длиною записи до 64 Мб.

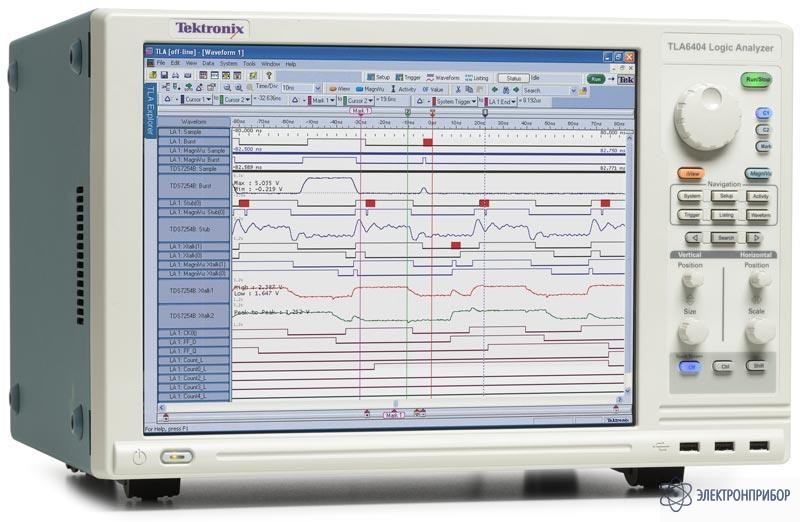

    Логический анализатор TLA6401 позволяет эффективно проверять и отлаживать цифровые устройства. В нем реализовано:

    • Патентованная технология захвата MagniVu с разрешением 40 пс и частотой дискретизации 25 ГГц позволяет точно измерять временные соотношения. Единая, интегрированная архитектура системы дискретизации TLA6401 устраняет проблемы временных сдвигов, присущие другим архитектурам логических анализаторов.
    • Регистрация сигналов на шинах с тактовой частотой до 667 МГц и скоростью передачи данных до 1333 Мвыб/с.
    • Возможность приобрести прибор с теми функциями, которые нужны сейчас, и расширять функциональность по мере необходимости.
    • Быстрая локализация событий за счёт простой настройки системы запуска.
    • Простота определения параметров за счёт всеобъёмлющих измерений, выполняемых перетаскиванием мышью, таких как измерения частоты, периода, длительности импульсов, скважности и подсчёта фронтов.
    • Просмотр данных в разных коррелированных по времени форматах, включая осциллограммы, листинги, графики, дизассемблирование, исходный код и сравнение.

    Логический анализатор TLA6401 имеет исчерпывающий набор средств, позволяющий быстро выявлять, локализовать и устранять проблемы целостности сигналов в сложных цифровых системах. Среди них:

    • Запуск по глитчам – позволяет осуществлять запуск от потенциальных нарушений целостности сигнала. В анализаторе TLA6401 возможен не только запуск по повреждениям сигнала, но и выделение красным цветом потенциальных мест возникновения проблемы, что упрощает поиск сигналов, требующих дальнейшего изучения.
    • Capture – эксклюзивная функция компании Tektronix, которая позволяет перенаправить подозрительный сигнал на аналоговый выход TLA6401. Данная функция позволяет анализировать аналоговую форму сигнала без необходимости переподключения пробника.
    • View – коррелированное по времени представление сигнала на логическом анализаторе и осциллографе, позволяющее отслеживать проблемы целостности одновременно в цифровой и аналоговой областях.

    Логический анализатор TLA6401 может применяться в различных измерительных задачах, в т.ч.: при проверке и отладке цифровых схем; мониторинге, измерении и оптимизации параметров цифровых схем; интеграции, отладке и проверке встраиваемого программного обеспечения.

  • Технические харакетристики логического анализатора Tektronix TLA6401:

    Параметр Значение
    Число каналов 34
    Частота дискретизации в скоростном режиме временных диаграмм 25 ГГц (40 пс) при длине записи 128 Кб
    Максимальная частота дискретизации в режиме временных диаграмм (половина/полный канал) 3,2 ГГц / 1,6 ГГц
    Максимальная тактовая частота в режиме состояний 333 МГц (стандарт)
    667 МГц (с опцией 1T)
    Максимальная скорость передачи данных в режиме состояний 667 Мб/с (стандарт)
    1333 Мб/с (с опцией 1T)
    Максимальная длина записи 2 Мб (стандарт)
    4 Мб с опцией 1S
    8 Мб с опцией 2S
    16 Мб с опцией 3S
    32 Мб с опцией 4S
    64 Мб с опцией 5S
    Аналоговый мультиплексор 4 фиксированных канала (стандарт)
    Любой сигнал (выбранный пользователем) можно направить на 4 аналоговых выхода с разъёмами типа BNC (опция AM)
    Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010-1:2004, EN61010-1:2001, и IEC61010-1:2001
    Размеры ВхШхГ, мм 297х437х387
  • Комплект поставки TLA6401

    Наименование Количество
    Логический анализатор TLA6401 1
  • Дополнительная комплектация TLA6401

    • Цена по запросу
      Добавить к заказу

      P5910, пробник логического анализатора

      17 каналов. Несимметричный для данных, несимметричный для тактовой частоты. Подходит для квадратных контактов 0,100 дюйма и 2 мм. Аналоговая полоса пропускания 2 ГГц. Входной импеданс 20 кОм. Входная емкость 1,3 пФ. Длина кабеля 1,5 м. Подходит для серииTLA 6400.

    • Цена по запросу
      Добавить к заказу

      P5934, пробник логического анализатора

      17 каналов. Несимметричный для данных, несимметричный для тактовой частоты. Подходит для квадратных контактов 0,100 дюйма и 2 мм. Аналоговая полоса пропускания 2 ГГц. Входной импеданс 20 кОм. Входная емкость 1,3 пФ. Длина кабеля 1,5 м. Подходит для серииTLA 6400.

    • Цена по запросу
      Добавить к заказу

      P5960, пробник логического анализатора

      34 канала. Несимметричный для данных, несимметричный для тактовой частоты. Технология измерения D-Max с прижатием cLGA. Аналоговая полоса пропускания 2 ГГц. Входной импеданс 20 кОм. Входная емкость 0,8 пФ. Длина кабеля 1,5 м. Подходит для серииTLA 6400.

    • Цена по запросу
      Добавить к заказу

      P6410, 17-канальный логический пробник общего назначения для логических анализаторов TLA

      17-канальный логический пробник общего назначения для логических анализаторов TLA
