LAP-C(16032) — логический анализатор

Код товара: 31363
  • 2-3 дня
    Акция

    Назначение анализатора LAP-C

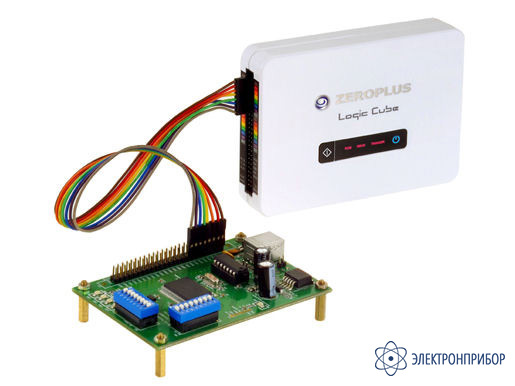

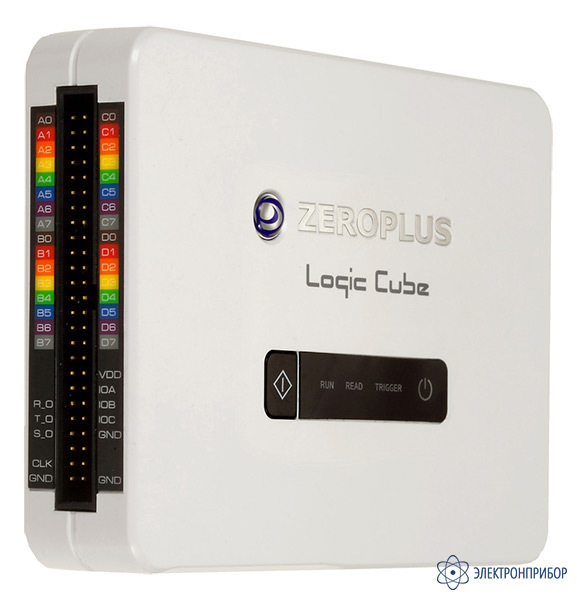

    Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

    Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.

    Особенности анализатора LAP-C

    • Количество каналов: 16 каналов
    • Тактовая частота до 100 МГц
    • Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
    • Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
    • Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
    • Передача данных по интерфейсу USB 2.0 на управляющий компьютер
    • Не требует внешнего питания (питание по шине USB)

  • Технические характеристики анализатора LAP-C:

    Параметр Значение
    Параметры анализатора
    Внутренняя тактовая частота 100 Гц – 100 МГц
    Внешняя тактовая частота 100 МГц
    Количество каналов 16
    Память 512 кбит / 32 кбит на канал / 8 Мбит в режиме компрессии
    Порог срабатывания -6…+6 В
    Погрешность установки порога срабатывания 100 мВ
    Максимальное входное напряжение ±30 В
    Входное сопротивление 500 кОм/10 пФ
    Задержка между каналами Не более 1,5 нс
    Синхронизация и анализ протоколов
    Условия синхронизации по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
    Пороговый уровень TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В)
    Макс. частота сигнала порогового уровня 75 МГц
    Задержка по времени, по отсчетам (1-65535), по странице (1 - 8192)
    Анализ протоколов I2C, UART, SPI, 7-SEGMENT LED
    Общие данные
    Напряжение питания 5 В по USB
    Потребляемая мощность Не более 2 Вт
    Габаритные размеры 130 × 100 × 30 мм
    Масса 0,175 кг

  • Комплект поставки LAP-C(16032)

    Наименование Количество
    Логические анализаторы LAP-C(16032) 1
    Измерительные провода и зажимы 16
    Кабель USB 1
    Руководство по эксплуатации 1
    Модуль синхронизации по длительности импульсов 1
    ПО ( под Windows 2000 / XP / Vista / Win 7) 1
