RSA 306, RSA-306

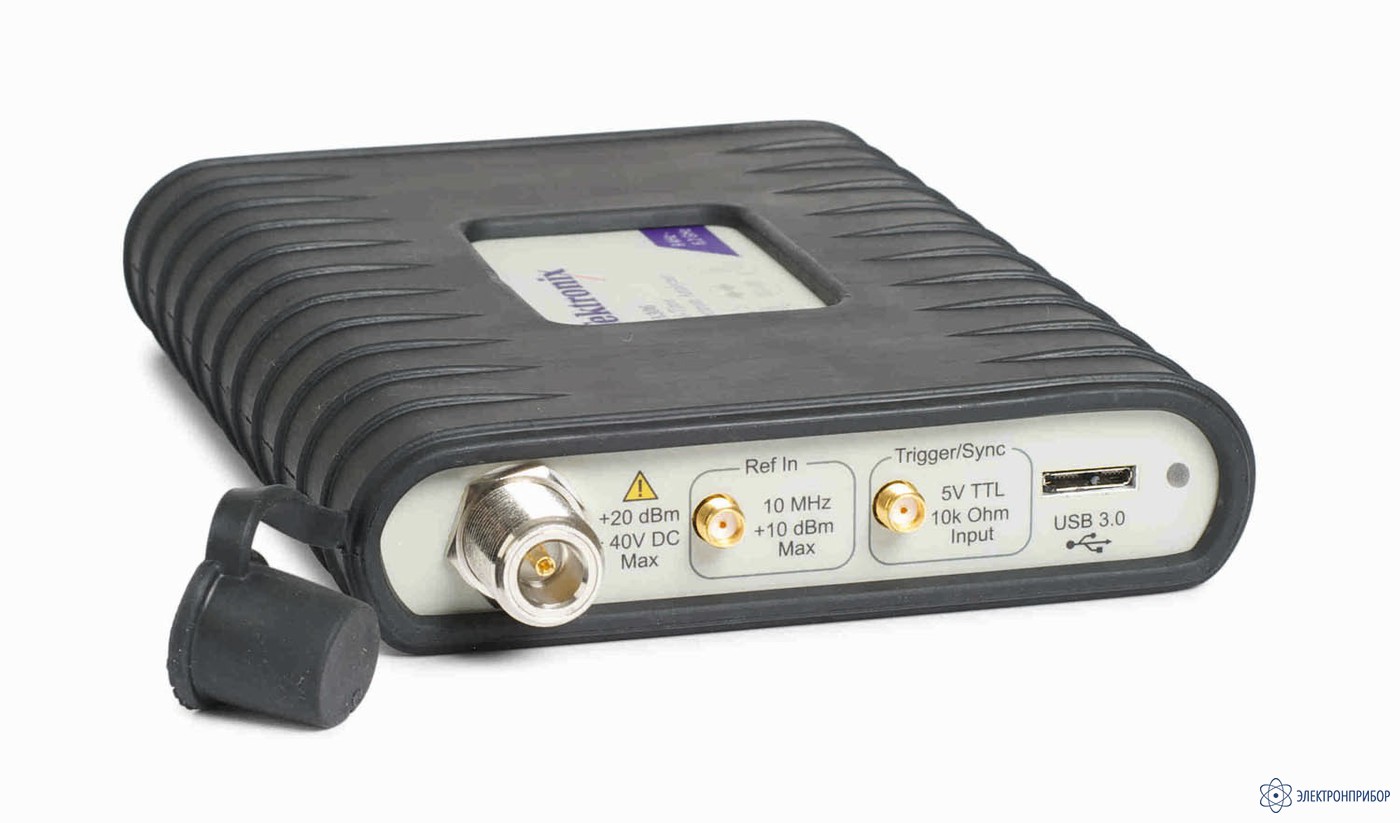

RSA306 — USB анализатор спектра

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      60804-15

    • Производитель

      Tektronix, США

    Назначение USB-анализатора спектра RSA306

    Портативный USB-анализатор спектра RSA306 с диапазоном частот от 9 кГц до 6,2 ГГц занимает мало места на рабочем столе, помещается в руке и идеально подходит для диагностики EMI, интеграции Wi-Fi модулей в устройства и анализа векторных сигналов.

    RSA306 будет полезен в работе инженера, конструктора при разработке и дизайне новых приборов, для образовательных учреждений при проведении демонстраций в лабораторных условиях, для бюджетных R&D проектов, при поиске и обнаружении помех, монтаже и обслуживании РЧ-оборудования.

    Преимущества USB-анализатора спектра RSA306

    • Бюджетная модель – цена более чем в 2 раза ниже, чем у настольных анализаторов спектра;
    • Подключение к ПК через USB 3.0, портативный, весит 0.59 кг;
    • Широкий диапазон частот: от 9 кГц до 6.2 ГГЦ;
    • Беспрецедентные программные возможности: ПО для настольных ПК в бюджетном анализаторе спектра:
      • ПО SignalVu-PC;
      • Программные опции, такие как Wi-Fi, P25 и анализ аудиосигналов;
      • Высокая длительность записи сигналов;
    • Прорезиненный корпус, соответствие стандарту Mil-Std 28800 Class 2.

    ПО SignalVu-PC для RSA306

    • Базовая версия SignalVu-PC Essentials содержит 17 типов измерений:
      • Версия Essentials теперь поставляется бесплатно!
    • Общий интерфейс для всей серии RSA, осциллографов с SignalVu, MDO4000B с SignalVu-PC
    • 9 ключевых опций анализа:
      • Векторный анализ сигнала
      • Анализ аудио
      • Измерение времени установки
      • Импульсные измерения
      • 3 стандарта Wi-Fi включая AC
      • P25
      • Различные виды OFDM сигналов

    Требования к конфигурации ПК для RSA306

    • USB 3.0
    • Минимум 8 GB RAM
    • Процессор Intel i7 4-го для полной поддержки Real-time
    • Windows 7 или 8 64-bit
    • Снижение производительности процессора приведет к меньшей длительности времени захвата со 100% POI
  • Технические характеристики USB-анализатора спектра RSA306

    Параметр Значения
    Частотный диапазон 9 кГц – 6.2 ГГЦ
    Динамический диапазон - диапазон измерений от -160 dBm до +20 dBm
    Точность 1 ppm точности установки частоты
    Вес 0.59 кг
    Полоса захвата реального времени 40 MГц
    Минимальная длительность сигнала при 100% POI 100 µsec
    Корпус прорезиненный, соответствие стандарту Mil-Std 28800 Class 2
  • Комплект поставки RSA306

    Наименование Количество
    USB анализатор спектра RSA306 1
