RSA-3045, RSA 3045

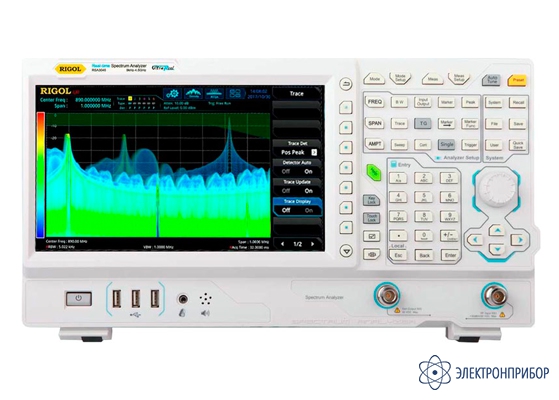

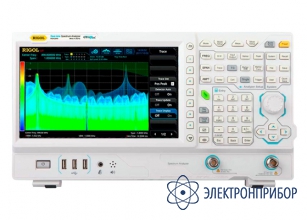

RSA3045 — анализатор спектра реального времени
Код товара: 49235-
-
Гарантия
36 месяцев
-
Производитель
Описание анализатор спектра реального времени RSA3045:
Прибор RSA3045 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор RSA3045 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.
Модель RSA3045-TG отличается от RSA3045 наличием трекинг генератора.
Трекинг-генератор в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.
Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.
-
-
Технические характеристики анализатор спектра реального времени RSA3045:
Параметр Значение RSA3045 RSA3045-TG Режимы анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA) Полоса от 9 кГц до 4,5 ГГц Технология UltraReal Есть Погрешность опорного генератора 1 ppm (0,1 ppm) Анализатор спектра (GPSA) Полоса обзора нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты Разрешение 2 Гц Фильтр ПЧ 10 Гц...3 МГц (1 Гц…10 МГц опция), ЭМС фильтры Видеофильтр 1 Гц…10 МГц Фазовый шум -112 дБн @ 1 МГц Средний уровень собственного шума DANL -141 дБм (без п/у), -161 дБм (с п/у, опц.) Диапазон измерения DANL...+30 дБм Анализатор спектра реального времени (RTSA) Полоса захвата 10 МГц (25 МГц и 40 МГц опц.) Мин.имальная длительность событий 9,3 мкс (до 7,45 мкс -опц.) SFDR <-50 дБн/Гц, 6 типов окон Трекинг-генератор Частотный диапазон - 100 кГц - 4,5 ГГц Выходной уровень - -40 дБм...0 дБм Общие характеристики Дисплей Цветной, 10,1" (1024х600) Интерфейсы LAN, USB, HDMI Размеры 410 х 224 х 135 мм Масса 4,95 кг -
Комплект поставки RSA3045
№ Наименование RSA3045 RSA3045-TG 1 Анализатор спектра RSA3045 1 1 2 Опция трекинг-генератора - 1 3 Кабель питания 1 1 4 Руководство по эксплуатации 1 1 Дополнительная комплектация RSA3045:
(Поставляется за отдельную плату)
№ Наименование 1 Опция предусилителя RSA3000-PA 2 Опция повышенной стабильности опорного генератора OCXO-C08 3 Опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1 4 Опция расширенных измерений RSA3000-AMK 5 Опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25 6 Опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40 7 Опция ЭМИ измерений RSA3000-EMI 8 Опция тестирования на ЭМС RSA3000-EMC 9 Комплект аксессуаров DSA Utility Kit 10 Комплект аксессуаров RF Attenuator Kit 11 Комплект адаптеров RF Adaptor Kit 12 Комплект адаптеров RF CATV Kit 13 Аттенюатор ATT03301H 14 ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G 15 ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G 16 Зонд ближнего поля NFP-3 17 Мост для измерения КСВН VB1032 18 Мост для измерения КСВН VB1080 19 Комплект для монтажа в стойку RM6041 20 Программное обеспечение Ultra Spectrum 21 Программное обеспечение S1210 EMI Pre-compliance Software -
Дополнительная комплектация RSA3045
-
Модификации RSA3045
-
Файлы для RSA3045
Файлы для RSA3045
