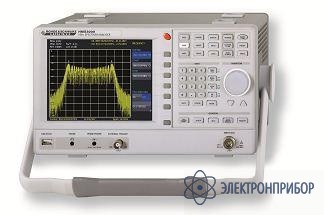

HMS 3000 — анализатор спектра

Сохранить в PDF Распечатать
  • Назначение анализатора спектра HMS 3000

    Анализатор спектра HMS 3000 предназначен для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов, и применяются для разработки, настройки, обслуживания различных радиотехнических устройств, а также в учебных целях.

    Конструктивно анализатор спектра HMS 3000 выполнен в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализатор спектра HMS 3000 обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

    Особенности анализатора спектра HMS 3000:

    • Диапазон частот 100 кГц… 3 ГГц.
    • Диапазон измерения амплитуды -114…+20 дБм .
    • Средний уровень собственных шумов (DANL) -135 дБм с опцией предусилителя HO3011 .
    • Время развертки 20 мс…1000 с .
    • Полоса разрешения 100 Гц…1 МГц с шагом 1–3, 200 кГц (-3 дБ); доп. 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) .
    • Спектральная чистота <-100 дБн/Гц (при 100 кГц) .
    • Полоса видеофильтра 10 Гц…1 МГц с шагом 1–3 .
    • Встроенный АМ- и ЧМ-демодулятор (наушники и встроенный громкоговоритель) .
    • Детекторы: авто-, минимально-, максимально-пиковый, отсчетов, среднеквадратического значения, квазипиковый .
    • 8 маркеров с дельта-маркером, различные пиковые функции .
    • ЖК-дисплей (TFT), 16,5 см (6,5 дюймов), разрешение VGA, выход DVI .
    • 3 x USB-выхода для съемного носителя данных, принтера и дистанционного управления по IEEE-488 (GPIB) или Ethernet/USB.
  • Технические характеристики анализатора спектра HMS 3000:

    Параметр Значение
    Диапазон частот от 100 кГц до 3 ГГц
    Номинальное значение частоты опорного генератора 10 MГц
    Пределы допускаемой относительной погрешности частоты опорного генератора ±2×10-6
    Диапазон полос обзора 0 Гц; от 100 Гц до полного диапазона частот
    Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более 30 кГц минус 85 дБ
    100 кГц минус 100 дБ
    1 МГц минус 110 дБ
    Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW от 100 Гц до 1 МГц (с шагом 1-3), 200 кГц
    Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW от 100 Гц до 300 кГц ± 5 %
    свыше 300 кГц ± 10 %
    Диапазон перестройки полос видеофильтра от 10 Гц до 1 МГц (с шагом 1-3)
    Диапазон измеряемых уровней от среднего уровня шумов до 100 мВт
    Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт ± 1,5 дБ
    Средний уровень собственных шумов при RBW 100 Гц в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт с выключенным предусилителем, не более минус 115 дБ
    Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более минус 60 дБ
    Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более минус 60 дБ
    Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более от 10 МГц до 2 ГГц минус 70 дБ
    от 2 ГГц до 3 ГГц минус 55 дБ
    Уровень остаточных паразитных сигналов относительно 1 мВт, не более вход заглушен, частота не менее 30 МГц, RBW не более 100 кГц минус 80 дБ
    Входное сопротивление анализатора 50 Ом
    КСВН входа в диапазоне частот от 10 МГц, не более 1,5
    Разъем СВЧ входа N-тип «розетка»
    Температура окружающего воздуха (от +5 до +40) °С
    Относительная влажность воздуха (от 30 до 80) %
    Габаритные размеры (ширина × высота × длина), мм, не более 285 × 175 × 220
    Масса, кг, не более 3,6
    Питание от сети переменного тока (от 100 до 240) В; (от 50 до 60) Гц
    Потребляемая мощность 40 Вт
    Время прогрева 30 мин
  • Комплект поставки HMS 3000

    Наименование Количество
    Анализатор спектра HMS 3000 1
    Кабель питания 1
    Техническая документация 1
