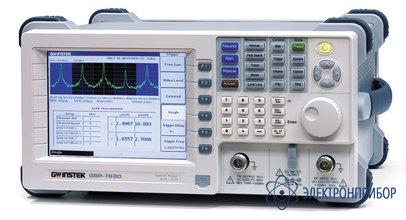

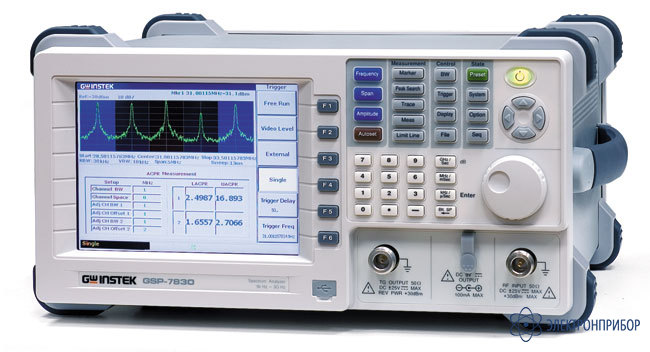

GSP-7830 — анализатор спектра

Сохранить в PDF Распечатать
  • Характеристики анализатора спектра GSP-7830:

    • Частотный диапазон 9 кГц ... 3 ГГц;
    • Цифровая ФАПЧ;
    • Диапазон измерения уровня –122…20 дБмВт;
    • Плотность собственных шумов: –152 дБмВт/Гц (до: –162 дБмВт/Гц с опцией предусилителя GAP-801);
    • Фазовый шумы -75 дБн/Гц при отстройке 20 кГц;
    • Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню;
    • Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
    • Маркерные измерения (10 маркеров);
    • Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память;
    • Сохранение спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек - на USB-flash;
    • Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов);
    • Интерфейс USB, RS-232C (опция GPIB);
    • Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор;
    • Универсальное питание: ~220 В / 11 ... 17 В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально;
    • Компактный, легкий (5 кг).
  • Технические характеристики GSP-7830:

    Параметр Значения
    Частота
    Частотный диапазон 9 кГц...3000 МГц
    Погрешность источника опорной частоты ±5х10-6(±1х10-6 - опция)
    Полоса обзора Нулевая; 2 кГц...3 ГГц (шаг 1-2-5)
    Плотность фазовых шумов -75 дБн/Гц на 1 ГГц при отстройке на 20 кГц
    Скорость развертки 50 мс...25,6 с
    Полоса пропускания
    Полоса пропускания ПЧ 3 кГц; 30 кГц; 300 кГц; 4 МГЦ (300 Гц, 10, 100,  9 и 120 кГц - опция)
    Погрешность установки полосы пропускания ПЧ ±15%
    Полоса пропускания видео 10 Гц...1 МГц (шаг 1-3)
    Амплитуда
    Диапазон измерений Собств. шум...+20 дБмВт
    Макс. входной уровень 30 дБм, постоянное 25 В
    Опорный уровень -110..20 дБмВт
    Погрешность измерения ±1,5 дБ на 100 МГц
    Неравномерность АЧХ ±1,5 дБ
    Погрешность логарифмической шкалы дисплея ±1,5 дБ в диапазоне индикации до 70 дБ
    Плотность собственных шумов -133 дБмВт/Гц:1...15 МГц;
    -150 дБмВт/Гц: 15 ...600 МГц;
    -147 дБмВт/Гц: 600 МГц...2,3 ГГц;
    -145 дБмВт/Гц: 2,3 ГГц...3 ГГц
    Гармонические искажения <-55 дБн при входном уровне не превышающем - 40 дБмВт
    Негармонические искажения  <-90 дБмВт при фильтре ПЧ 3 кГц
    Интермодуляционные искажения 3-го порядка <-55 дБн при входном уровне - 40 дБмВт
    Вход
    ВЧ вход Соединитель N-типа; 50 Ом; КСВН <2 при опорном уровне 0 дБм
    Вход опорной частоты Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц;  5 МГц; 10 МГц; 10,24 МГц, 13 МГц, 15,36 МГц; 15,4 МГц; 19,2 МГц
    Интерфейс RS-232C 9 контактов
    Вход питания постоянным напряжением 12 В; диаметр 5,5 мм (на передней панели)
    Дополнительные функции
    Энергонезависимая память 50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек
    Маркерные измерения 10 маркеров с функциями d-измерения;  установка на пик. значения; трекинг
    Обработка спектрограмм Пик. значения; накопление; замораживание;  мат. обработка
    Измерение мощности Соотношение мощностей в смежных каналах  ACPR; пропускная способность канала связи OCBW; мощность радиосигнала, джиттер
  • Комплект поставки GSP-7830

    Наименование Количество
    Анализатор спектра GSP-7830 1
    Шнур питания 1
    Руководство по эксплуатации 1
