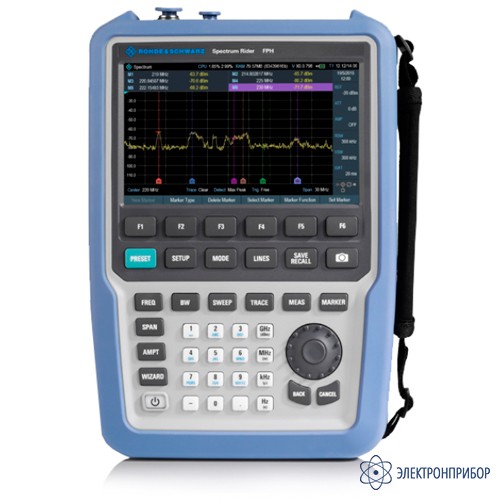

FPH — портативный анализатор спектра

Код товара: 44533
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      85838-22 до 09.06.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1321.1111.02

    Сертификаты

    Назначение портативного анализатора спектра FPH:

    Анализатор спектра R&S®Spectrum Rider FPH предназначен для использования в полевых условиях и решения лабораторных задач как внутри, так и вне помещений. Небольшой вес, малые размеры и надежная конструкция обеспечивают легкость переноски анализатора. Заряда батареи хватает на весь рабочий день. Благодаря подсветке клавиш анализатор может быть использован даже в темноте, а яркий неотражающий дисплей обеспечивает высокий уровень читаемости визуальной информации при ярком солнечном свете. Большие кнопки и многофункциональный поворотный переключатель позволяют работать с прибором, не снимая перчаток. Прибор послужит надежным помощником даже в агрессивных и труднодоступных средах.

    Особенности портативного анализатора спектра FPH:

    • Диапазон частот базового блока FPH от 5 кГц до 2 ГГц; Верхняя предельная частота может быть увеличена до 3 или до 4 ГГц с помощью программного ключа;
    • Стабильные ВЧ-характеристики;
    • Идеально подходит для работы в полевых условиях:
      • до 8 часов работы от батареи;
      • масса 2,5 кг;
      • антибликовый дисплей;
      • подсветка клавиш;
      • быстрая загрузка;
      • ударопрочный брызгозащитный корпус.
    • Большой цветной сенсорный дисплей с возможностью управления с помощью стандартных жестов касания, привычных пользователям смартфонов;
    • Мастер измерений, поддерживающий различные режимы измерений, а также позволяющий сократить время установки параметров и предотвратить возникновение ошибок при конфигурации;
    • Функции и опции для различных сфер деятельности, таких как аэрокосмическая и оборонная промышленность, беспроводные системы связи, теле- и радиовещание, государственные органы, регулирующие использование радиочастотного спектра и образование;
    • Простота и экономичность обновлений всех опций с помощью программных ключевых кодов;
    • Стандартная гарантия три года (один год на батарею).

    Описание портативного анализатора спектра FPH:

    Уникальное сочетание скорости, компактности, небольшого веса, быстрой загрузки и самого продолжительного времени работы от батареи на рынке делают анализатор FPH идеальным решением для эксплуатации в полевых условиях и работы на высоте.

    Анализатор спектра FPH удовлетворяет техническим требованиям на устойчивость к механическим нагрузкам MIL-PRF-28800F класс 2 для работы в неблагоприятных условиях. Отсутствие вентиляционных каналов и специальная защита всех интерфейсов и разъемов – предотвращает от попадания в прибор грязи и брызг. Прибор весит всего 2,5 кг (с учетом батареи), и может эксплуатироваться весь рабочий день - более 8 часов!!! без перезарядки или замены батареи.

    Удобные органы управления - большие кнопки и поворотная ручка с функцией ввода позволяют работать с прибором вне помещений, не снимая перчаток. Результаты измерений отображаются на большом цветном дисплее диагональю 7 дюймов (18 см). Антибликовый дисплей с возможностью отображения в черно-белых цветах обеспечивает высокий уровень читаемости при ярком солнечном освещении. Для удобства работы в условиях недостаточного освещения можно включить подсветку клавиатуры.

    Новый уровень удобства работы

    Анализатор FPH отличается высокой гибкостью управления, как стандартным способом с помощью клавиш, так и посредством сенсорного экрана. Уникальный емкостный сенсорный экран анализатора позволяет задавать общие настройки, такие как центральная частота, полоса обзора и опорный уровень, а также управлять маркерами - с помощью жестов касания, привычных пользователям смартфонов.

    Меню обзора конфигурации упрощает получение общего представления об основных настройках анализатора. В нем отображается вся последовательность измерений спектра в различных каскадах приемника наряду с ключевыми параметрами, которые оказывают влияние на измерения в каждом каскаде.

    Протоколирование результатов может быть выполнено одним нажатием кнопки для получения снимков экрана, позволяющей сохранять графические файлы. Для сохранения большого объема данных можно воспользоваться флэш-накопителем USB или картой памяти microSD. Интерфейс пользователя доступен на одиннадцати языках: английском, немецком, корейском, японском, китайском, русском, итальянском, испанском, португальском, французском и венгерском. Все эти языки также поддерживаются удобной экранной клавиатурой.

    Многоцелевое использование в различных областях

    Анализатор спектра FPH содержит широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального анализа, среди которых: две спектральные кривые, шесть маркеров (абсолютные/относительные), маркер шума, демодуляция АМ/ЧМ аудиосигналов, ограничительные линии (тестирование по критерию годен/не годен), предустановленные таблицы каналов, дистанционное управление и частотомер. Доступны дополнительные измерительные приложения, которые могут быть с легкостью добавлены с помощью программных ключевых кодов, что избавляет от дополнительных расходов на установку и позволяет сэкономить время, затрачиваемое на обработку заказа, благодаря отсутствию необходимости в отправке прибора в сервисный центр для калибровки или регулировки.

    Мастер настройки измерений

    Мастер настройки упрощает проведение измерений благодаря автоматизации тестовых последовательностей. Последовательность часто повторяющихся измерений выполняется быстро, просто и без ошибок. При подготовке измерительной процедуры специалист по измерениям (обычно централизованно для множества приборов) задает тестовые последовательности с помощью анализатора FPH и запущенного на ПК программного обеспечения R&S®Instrument View (входит в базовый комплект поставки). В сценарий могут быть добавлены изображения и письменные инструкции, которые оператор будет видеть на экране прибора при выполнении каждого шага. По завершении конфигурирования последовательности измерения ее можно инсталлировать в прибор. Находящемуся в поле оператору необходимо лишь запустить мастер измерений, выбрать нужную последовательность и следовать предварительно заданным инструкциям.

    Анализ АМ/ЧМ модуляций

    При установке программной опции FPH-K7 пользователь получает простой и удобный инструмент для анализа аналого-вых модуляций, позволяющий оценивать качество амплитудно и частотно-модулированных сигналов. При активации данного режима на дисплее прибора отображается осциллограмма модулирующего сигнала и такие параметры, как: мощность несущей, отстройка, глубина модуляции, девиация частоты, SINAD, THD (КНИ), и другое.

    Разносторонние измерения мощности

    Для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция FPH-K9 позволяет использовать анализатор FPH для измерений мощности совместно с датчиками мощности серий NRP-Zxx и NRPххS/SN в диапазоне от –67 до +45 дБм на частотах до 110 ГГц. Результаты измерений выводятся на специализированном графическо-цифровом экране. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4 или NRP-ZKU. Опция FPH-K19 позволит быстро и просто получить результаты измерения канальной мощности при использовании встроенного измерителя мощности, с типовым значением точности измерения уровня 0,5 дБ, не используя внешние датчики мощности или режим анализатора спектра. Настраиваемая ширина канала от 100 кГц до 1 ГГц с диапазоном уровней мощности в пределах от –120 до +30 дБм.

    Опция FPH-K29 в сочетании с широкополосными датчиками мощности семейства NRP-Z8x позволит проводить анализ мощности импульсных сигналов (наличие опции FPH-K9 также обязательно). Основные параметры импульса, такие как длительность, время нарастания/спада, коэффициент заполнения отображаются автоматически. Также можно воспользоваться функцией запуска и маркерами и выполнить масштабирование отображения импульсов.

    Анализ ЭМП с помощью пробников ближнего поля

    Совместная работа анализатора спектра FPH с набором пробников ближнего поля HZ-15 является экономически эффективным средством при измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек. По-необходимости, для увеличения чувствительности, можно воспользоваться дополнительным предусилителем R&S®HZ-16.

  • Технические характеристики портативного анализатора спектра FPH:

    Параметр Значение
    Диапазон частот
    Базовый блок от 5 кГц до 2 ГГц
    С опцией FPH-B3 от 5 кГц до 3 ГГц
    С установленными опциями FPH-B3 и FPH-B4 от 5 кГц до 4 ГГц
    Разрешение по частоте 1 ГГц
    Полоса разрешения от 1 Гц до 3 МГц в последовательности 1/3
    Спектральная чистота, однополосный фазовый шум
    f = 500 МГц
    30 кГц < – 88 дБн (1 Гц), тип. – 95 дБн (1 Гц)
    100 кГц < – 98 дБн (1 Гц), тип. – 105 дБн (1 Гц)
    1 МГц < – 118 дБн (1 Гц), тип. – 125 дБн (1 Гц)
    Средний уровень собственного шума (DANL)
    ВЧ - ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор sample, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц
    Частота предусилитель выкл.
    от 1 до 10 МГц < – 135 дБмВт, тип. – 142 дБмВт
    от 10 МГц до 1 ГГц < – 142 дБмВт, тип. – 146 дБмВт
    от 1 до 4 ГГц < – 140 дБмВт, тип. – 144 дБмВт
    Частота предусилитель вкл.
    от 1 до 10 МГц < – 150 дБмВт, тип. – 160 дБмВт
    от 10 МГц до 3 ГГц < – 158 дБмВт, тип. – 163 дБмВт
    от 3 до 4 ГГц < – 156 дБмВт, тип. – 161 дБмВт
    Точка пересечения третьего порядка (IP3)
    Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × – 20 дБмВт, ВЧ - ослабление 0 дБ, ВЧ - предусилитель выкл.
    f = 1 ГГц +7 дБмВт (изм.)
    f = 2,4 ГГц +10 дБмВт (изм.)
    Общая погрешность измерения
    Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до – 50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление
    10 МГц ≤ f ≤ 4 ГГц < 1,25 дБ, тип. 0,5 дБ
    Общие характеристики
    Дисплей WVGA, разрешение 800 × 480 пикселей
    Аккумуляторная батарея Литий-ионный аккумулятор 72 Вт·ч, 11,25 В
    Время работы от новой, полностью заряженной батареи 8 ч
    Габариты (Ш × В × Г) 202 мм × 294 мм × 76 мм
    Масса 2,5 кг
  • Комплект поставки FPH

    Наименование Количество
    1 Портативный анализатор спектра FPH, от 5 кГ ц до 2 ГГц 1
    2 Литий-ионная аккумуляторная батарея 1
    3 Кабель USB 1
    4 Блок питания от сети переменного тока с адаптерами для ЕС 1
    5 Компакт-диск с ПО и документацией 1
    6 Краткое руководство 1
    7 Боковой ремень 1
  • Дополнительная комплектация FPH
