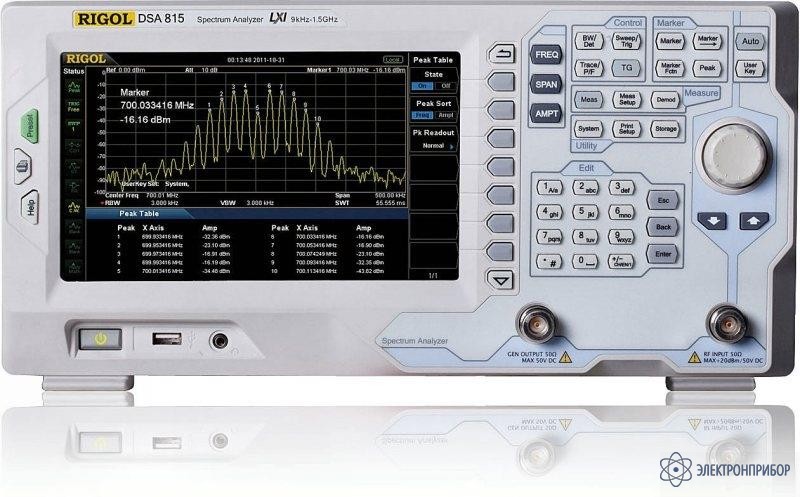

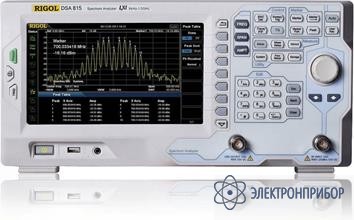

DSA815 — анализатор спектра

Код товара: 28045
    • Гарантия

      36 месяцев

    • Производитель

      RIGOL, Китай

    • Артикул

      А106115

    Особенности анализатора спектра DSA815:

    • Диапазон частот от 9 КГц до 1,5 ГГц
    • Типичное -135 дБм отображение среднего уровня шума (DANL)
    • Общая амплитудная погрешность < 1.5 дБ
    • Минимальное разрешение полосо пропускания 100 МГц
    • EMI фильтр и квазипиковый детектор (опционально)
    • Предусилитель и функция демодуляции AM/FM
    • 1,5 ГГц следящий генератор (опционально)
    • 8-дюймовый цветной ЖК-дисплей с разрешением 800×480 пикселей
    • Интерфейсы: LAN, USB-хост, USB-устройство и GPIB (опционально)
    • Компактный, легкий
  • Технические характеристики анализатора спектра DSA815:

    Частота

    x погрешность частоты + + (0,65% x полоса обзора)

    Диапазон частот от 9 кГц до 1,5 ГГц
    Внутренняя
    Основная частота 10 МГц
    Скорость старения < 2 мд/год
    Температурная стабильность от 20 ºC до 30 ºC < 2 мд
    Точность считывания частоты
    Разрешение маркера интервал/ (точка развертки-1)
    Погрешность маркера ± (отображаемая частота × погрешность опорной частоты +1%
    × интервал +10% × разрешение по полосе пропускания + разрешение маркера)
    Маркер частометра
    Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
    Погрешность ± (отображаемая частота × погрешность частоты + разрешение частометра)
    Интервал частот
    Диапазон 0 Гц, от 100 Гц до 1,5 ГГц
    Погрешность ± интервал / (точка развертки - 1)
    Однополосный фазовый шум
    Сигнал несущей частоты 10 кГц < -88 дБн / Гц typ.
    Полоса пропускания
    Разрешение по полосе пропускания (-3дБ) 100 Гц до 1 MГц, последовательно 1-3-10
    Погрешность разрешения по полосе пропускания < 5%, номин.
    Фильтр, разрешение форм-фактора (60 дБ: 3 дБ) < 5, номин.
    Полоса пропускания видеосигнала (VBW) (-3дБ) от 1 Гц до 3 МГц, последовательно 1-3-10

    Амплитуда

    Диапазон измерения
    Диапазон DANL до +20 дБм
    Макс. значение уровня входного сигнала
    Постоянное напряжение 50 В
    Мощность РЧ незатухающей гармоники аттенюация РЧ ≥ 30 дБ 20 дБм (100 мВт)
    Макс. уровень искажения 30 дБм (1 Вт)
    Показатель среднего уровня шумов (DANL)
    аттенюация РЧ 0 дБ, полоса пропускания РЧ=100 Гц, полоса пропускания ВЧ=10 Гц, датчик выборки
    DANL (предусилитель вкл.)
    от 100 кГц до 1 МГц < -90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм
    от 1 МГц до 1,5 ГГц < -110 дБм +6 × (f/МГц)дБ, typ. -115 дБм
    DANL (предусилитель выкл.) от 100 кГц до 1 МГц < -110 дБм - 130 дБм
    от 1 МГц до 1,5 ГГц < -130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм
    Просмотр уровня
    Логарифмическая ось от 1 дБ до 200 дБ
    Линейная ось от 0 до контрольного уровня
    Количество элементов изображения Обычный 601
    Количество индикаций 3 + мат. индикации
    Показанные измерения собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения, квазипик
    Функция трассировки очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
    Значения горизонтальной оси дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Частотная характеристика
    Затухание в диапазоне радиочастот 10 дБ , относительно до 50 MГц, от 20 ºC до 30 ºC
    Частотная характеристика
    (предусилитель выкл.)
    от 100 кГц до 1,5 ГГц < 0.7 дБ
    Частотная характеристика
    (предусилитель вкл.)
    от 1 МГц до 1,5 ГГц < 1.0 дБ
    Погрешность регулировки входной аттенюации
    Диапазон регулировки от 0 до 30 дБ, по 1 дБ
    Погрешность регулировки fc=50MГц, относительно 10 дБ, от 20 ºC до 30 ºC < 0,5 дБ
    Погрешность абсолютной амплитуды
    Погрешность fc=50 MГц, пиковый детектор, предусилитель выкл.,
    аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 ºC to 30 ºC
    ± 0.4 дБ
    Контрольный уровень
    Диапазон от - 100 дБм до + 20 дБм, по 1 дБ
    Разрешение Логарифмическая шкала 0.01 дБ
    Линейная шкала 4 знака
    Погрешность < 0.1 дБ, номин.
    Погрешность измерений уровня
    Погрешность измерений уровня достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ =
    полоса пропускания ВЧ = 1кГц,предусилитель выкл.,
    10 MГц < fc < 3 ГГц, от 20 ºC до 30 ºC
    < 1.0 дБ, номин.
    КСВН входной РЧ
    затухание РЧ 10 дБ
    КСВН (коэффициент стоячей волны напряжения) от 1 МГц до 1,5 ГГц < 1,8
    Интермодуляция
    Подавление 1ой гармоники (SHI) +40 дБм
    Интермодуляционное искажение 3-его порядка (TOI) fc > 30 МГц +10 дБм
    Помехи
    Видеочастота < -60 дБн
    Промежуточная частота < -60 дБн
    Собственные помехи < -88 дБм, об.
    Другие помехи относительно местного гетеродина приёмника (LO),
    относительно аналогово-цифрового преобразования,
    относительно субгармоники первого LO
    относительно гармоники первого LO
    < -60 дБн
    Входные взаимосвязанные помехи уровень : -30 дБм < -60 дБн, об.

    Развертка

    Диапазон времени развертки 100 Гц ≤ интервал ≤1,5 ГГц от 10 мс до 1500 с
    интервал = 0 от 20 мкс до 1500 с
    Погрешность времени развертки 100 Гц ≤ интервал ≤1,5 ГГц 5%, номин.
    интервал = 0 0.5%, номин.
    Режим развертки продолжительный, одиночный

    Функция запуска

    Источник запуска свободный ход, видео, внешний запуск
    Уровень входа внешней синхронизации 5 В уровень TTL

    Измерительный генератор

    Выходной сигнал ИГ
    Диапазон частот от 9 кГц до 1,5 ГГц
    Уровень выходного сигнала от - 20 дБм до 0 дБм, по 1 дБ
    Линейность выходного сигнала от 1 МГц до 1,5 ГГц ± 3 дБ

    Выходы и входы

    Вход РЧ
    Сопротивление 50 Ом
    Соединитель "гнездо" типа N
    Выход ИГ
    Сопротивление 50 Ом
    Подключение "гнездо" типа N
    Probe Power
    10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
    Подключение BNC вход
    Амплитуда эталонного сигнала, 10 МГц от 0 дБм до 10 дБм
    Вольтаж при запуске 5 В уровень TTL
    USB
    USB хост подключение разъем типа B
    протокол Версия 2.0
    USB подключение разъем типа A
    протокол Версия 2.0

    Общие характеристики

    Дисплей
    Тип TFT LCD
    Разрешение 800 × 480
    Размер 8"
    Цвета 65536
    Поддерживаемые принтеры
    Протокол PictBridge
    Управление
    USB USB TMC
    LAN интерфейс 10/100 Base-T, RJ-45
    IEC/IEEE bus (GIB) с (в комплект не входит) USB-GPIB IEEE488.2
    Память
    Память флэш-диск (встроенный)
    USB диск (не входит в комплект)
    Источник питания
    Входное переменное напряжение от 100 В до 240 В, номин.
    Частота источника переменного тока от 45 Гц до 440 Гц
    Потребляемая мощность стнд. 35 Вт, макс. 50 Вт
    Температура
    Температура хранения от -20ºC до 70ºC
    Габариты
    Ш × В × Г 361 × 178 × 128мм
  • Комплект поставки DSA815

    Наименование Количество
    Анализатор спектра DSA815 1
    Кабель питания 1
    Краткое руководство 1
    CD-диск 1
