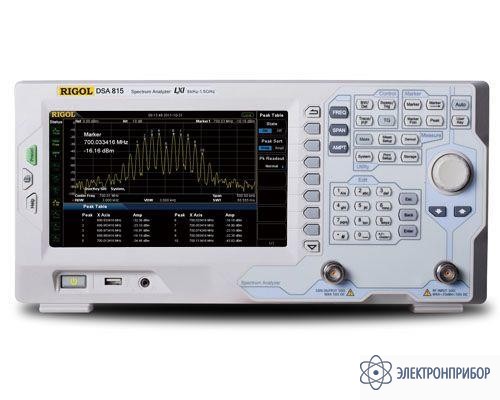

DSA815-TG — анализатор спектра с трекинг-генератором

Сохранить в PDF Распечатать
  • Назначение анализатора спектра DSA815-TG:

    Представляет собой легкий и компактный анализатор спектра с первоклассными возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.

    Основные функциональные возможности анализатора спектра DSA815-TG:

    • Диапазон частот от 9 кГц до 1,5 ГГц
    • Цифровое преобразование частоты
      -135 дБм - отображаемый средний уровень шумов (DANL)
      -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
    • Полная погрешность по амплитуде <1,5 дБ
    • 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
    • Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
    • Комплект для измерения КСВН (опционально)
    • Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
    • Расширенный набор измерительных функций (опционально)
    • 1,5 ГГц - трекинг-генератор
    • Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
    • Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
    • Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг).

    Преимущества анализатора спектра DSA815-TG:

    1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
    2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
    3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
    4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).
    5. Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
  • Комплект поставки DSA815-TG

    Наименование Количество
    Анализатор спектра DSA815-TG + ГЕНЕРАТОР 1
    Кабель питания 1
    Краткое руководство 1
    CD-диск 1
