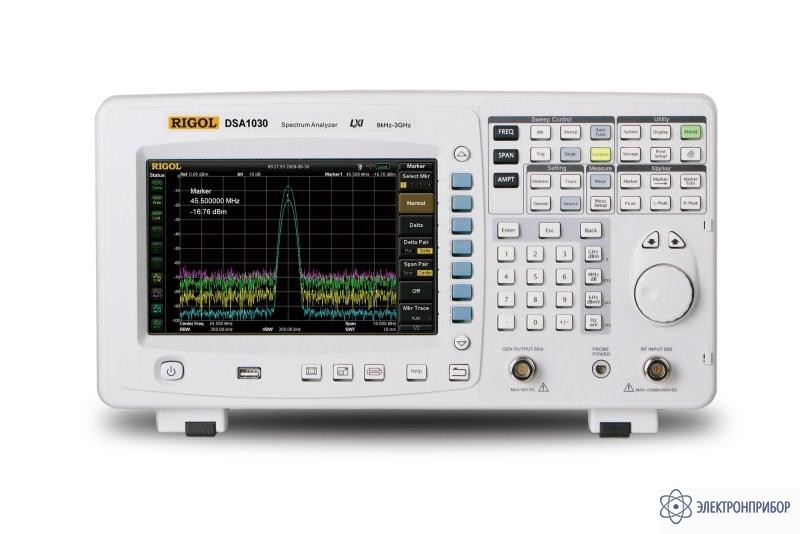

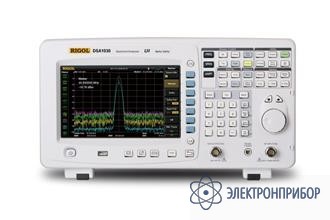

DSA1030A — анализатор спектра

Сохранить в PDF Распечатать
  • Назначение анализатора спектра DSA1030A:

    DSA1030A представляет собой легкий и компактный измерительный прибор с первоклассными для портативных приборов возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и выполнение наиболее высоких требований ВЧ применений.

    Прогрессивное исполнение и стабильность анализатора спектра DSA1030A:

    Стабильность и точность - главная цель при разработке серии DSA1000A. В основе ее легло создание ядра для цифровой реализации всех ПЧ. Серия DSA1000A с минимальной разрешающей способностью 10 Гц по полосе пропускания, фазовым шумом -88 дБн/Гц (типовое) при отстройке от несущей 10 кГц, отображаемым средним уровнем шумов до -148 дБм (со встроенным предварительным усилителем и разрешением по полосе 10 Гц) и полной погрешностью по амплитуде меньше 1.0 дБ, позволяет легче, чем когда-либо выполнять высокоточные измерения для любых применений, как со снижением уровня помех, так и с узкой полосой разрешения.

    Преимущества полностью цифровой реализации ПЧ от компании RIGOL

    Возможность измерения малых сигналов: на основе этой технологии появилась возможность использовать фильтр ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.

    Возможность разрешения по частоте двух малых сигналов: использование фильтра ПЧ с минимальной настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.

    Высокая точность считывания амплитуды: эта технология практически устраняет помехи, генерируемые при переключении фильтров, неопределенность опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот, характерные при использовании традиционной аналоговой конструкции ПЧ.

    Высокая надежность: в сравнении с традиционными аналоговыми конструкциями реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает отказоустойчивость.

    Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

    Отображение анализатора спектра DSA1030A:

    • Логарифмическая шкала: 1 дБ…200 дБ
    • Линейная шкала: 0 до опорного уровня
    • Количество точек: 601 (нормальный), 751 (полный экран)
    • Количество графиков: 3 + основная
    • Тип детектора: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
    • Операции над графиками: непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка, A-B, A+константа, A-константа.
    • Единицы измерения: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

    Расширенные измерения анализатора спектра DSA1030A:

    • измерение мощности в основном канале
    • измерение занимаемой полосы
    • соотношение мощностей в смежных каналах
    • измерение мощности во временной области при нулевой полосе пропускания
    • измерение мощности в полосе между двумя максим.точками
    • измерение отношения сигнал/шум измерение гармонических искажений
    • измерение интермодуляционных искажений
    • тестирование в пределах

    Основные возможности анализатора спектра DSA1030A:

    • Рабочий диапазон частот: 9 кГц… 3,5 ГГц
    • Минимальный уровень собственных шумов (DANL): - 148 дБм
    • Плотность фазовых шумов: < - 88 дБн/Гц # 10 кГц
    • Точность по амплитуде: <1,0 дБ
    • Минимальное разрешение фильтра ПЧ: 10 Гц
    • Трекинг-генератор до 3 ГГц (опция)
    • Возможность батарейного питания: до 3-х часов непрерывной работы (опция)
    • Расширенный набор измерительных функций и автоматических измерений
    • Большой (8,5’’; 800х600 мм) четкий ЖК-дисплей с графическим интерфейсом
    • Интерфейсы: USB-device, USB-host, LAN (LXI-C), VGA, GPIB (опция)
  • Технические характеристики цифрового источника питания анализатора спектра DSA1030A:

    Частота
    Частотный диапазон 9 кГц…3 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты ± 3х10-6
    Изменение погрешности источника опорной частоты ± 3х10-6/год
    Погрешность измерения частоты Разрешение маркера: ± полоса обзора / (кол.точек развертки-1) Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Полоса обзора Нулевая, 100 Гц…3 ГГц
    Погрешность полосы обзора ± полоса обзора / (кол.точек развертки-1)
    Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) <-88 dBс/Гц #10 кГц <-100 dBс/Гц #100 кГц <-110 dBс/Гц #1 МГц
    Полоса пропускания
    Полоса пропускания ПЧ (RBW) 10 Гц… 1 МГц, с шагом 1-3-10
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ <5%
    Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
    Амплитуда
    Диапазон измерения уровня Уровень собственных шумов … +30 дБм
    Средний уровень шумов (типично)  0 дБ аттенюатор, RBW=VBW=10 Гц без предусилителя: с предусилителем:
    100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм 10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm 2.5 ГГц…3 ГГц: <-115 дБм 100 кГц…1 МГц: <-103 дБм 1 МГц…10 МГц: <-103 дБм-3 x (f/1 МГц) дБ, типично -143 дБм 10 МГц… 2.5 ГГц: <-145 дБм +3 x (f/1 ГГц) дБ, типично -148 дБм 2.5 ГГц…3 ГГц: <-133 дБм
    АЧХ без предусилителя: с предусилителем:
    < 0,7 дБ : 100 кГц….3 ГГц < 1,0 дБ : 1 МГц…3 ГГц
    Аттенюатор Предел ослабления:  0…50 дБ, с шагом 1 дБ Погрешность переключения (центральная частота=50 МГц):  < (0.3 + 0.01 x установленное значение аттенюатора) дБ Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC):  ± 0.4 dB
    Установка опорного уровня Диапазон:  -100 дБм…+30 дБм с шагом 1 дБ Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры Погрешность измерения  (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<3 ГГц, 20 ºC to 30 ºC): <1.0 дБ
    Гармонические искажения 2-го порядка SHI: +35 dBm
    Интермодуляционные искажения 3-го порядка  TOI: +7 dBm (центральная частота>30 МГц)
    Комбинационные искажения <-60 дБс
    Собственные комбинационные помехи  <-88 дБм, типично
    Развертка
    Диапазон 10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
    Вход
    ВЧ вход Соединитель N-типа (female) ; 50 Ом; Максимальная постоянная составляющая: 50 В Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен)
    Другие входы/выходы Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)
    Вход для питания пробника Напряжение/ток:
    +15 В, <10% при 150 mA
     -12.6 В, <10% при 150 mA
    Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа N (female) Частота 10 Гц, уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень
    USB Host 2.0 USB Device 2.0
    VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz
    Запуск
    Источник запуска  свободный, видео, внешний
    Внешний запуск 5 В TTL уровень
    Общие данные
    Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
    Поддержка принтера Протокол PictBridge
    Удаленное управление USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
    Демодулятор АМ/ЧМ модуляция
    Напряжение питания Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа :
    Потребляемая мощность 35 Вт, типично; 60 Вт, масимально
    Габаритные размеры 399 x 223 х 159 мм
    Масса 6,2 кг (без батарей); 7,4 кг (с батареей)
    Внутренняя память данных Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт
    Рабочая температура 5 ºC …40 ºC
  • Комплект поставки DSA1030A

    Наименование Количество
    Анализатор спектра DSA1030A 1
    Кабель питания 1
    USB кабель 1
    Краткое руководство по эксплуатации CD-ROM (руководство пользователя, руководство по программированию) 1
