DSA1020 — анализатор спектра

Сохранить в PDF Распечатать
  • Назначение анализатора спектра DSA1020:

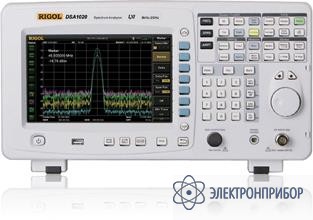

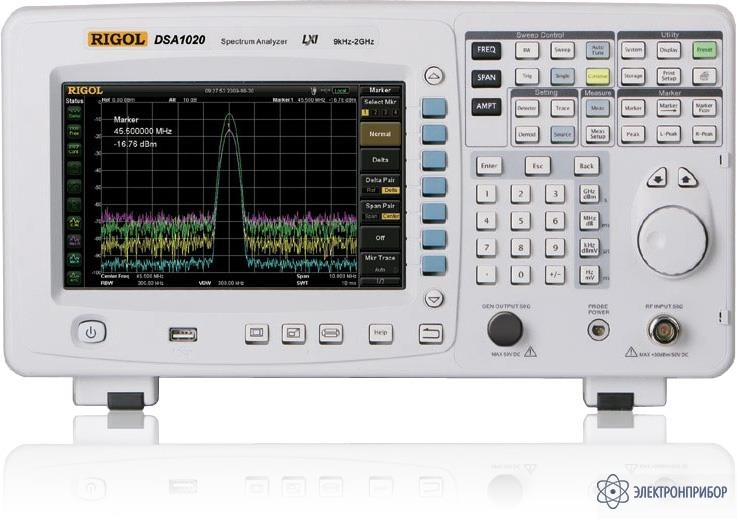

    Цифровой анализатор спектра Rigol DSA1020 представляет собой легкий и компактный измерительный прибор с первоклассными для портативных приборов возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и выполнение наиболее высоких требований ВЧ измерений.

    Стабильность, точность и доступная цена - главная цель при разработке серии DSA1000. В основе ее легло создание ядра для цифровой реализации всех ПЧ. Серия DSA1020 с минимальной разрешающей способностью 100 Гц по полосе пропускания, фазовым шумом -80 дБн/Гц (типовое) при отстройке от несущей 10 кГц, отображаемым средним уровнем шумов до -138 дБм и полной погрешностью по амплитуде меньше 1.5 дБ, позволяет легче, чем когда-либо выполнять высокоточные измерения для любых применений.

    Особенности анализатора спектра DSA1020:

    • Возможность измерения малых сигналов: на основе этой технологии появилась возможность использовать фильтр ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
    • Возможность разрешения по частоте двух малых сигналов: использование фильтра ПЧ с минимальной настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
    • Высокая точность считывания амплитуды: эта технология практически устраняет помехи, генерируемые при переключении фильтров, неопределенность опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот, характерные при использовании традиционной аналоговой конструкции ПЧ.
    • Высокая надежность: в сравнении с традиционными аналоговыми конструкциями реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает отказоустойчивость.
    • Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
  • Технические характеристики анализатора спектра DSA1020:

    • Диапазон частот: 9 кГц - 2 ГГц.
    • Разрешение по частоте: 1 Гц.
    • Стабильность частоты опорного генератора: 3 ppm/год.
    • Полоса обзора: 0 Гц, 100 Гц - 3 ГГц.
    • Уровень фазовых шумов составляет -80 дБн/Гц при отстройке 10 кГц.
    • Фильтры RBW (-3дБ): 10 Гц - 1 МГц с шагом 1-3-10.
    • Видеофильтры (-3дБ): 1 Гц - 3 МГц с шагом 1-3-10.
    • Следящий генератор (опция).
    • Маркерные измерения.
    • Мин. уровень собственных шумов анализатора спектра (DANL): -120 дБм в полосе пропускания 100 Гц.
    • Рабочий диапазон по амплитуде: DANL - +30 дБм.
    • Установка опорного уровня: -100 дБм - +30 дБм, с шагом 1 дБм.
    • Количество сохраняемых спектрограмм: 3 + математика.
    • Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average.
    • Время развертки: 10 мс - 2000 с (100 Гц - 2 ГГц), 20 мкс - 2000 с (нулевая полоса).
    • Режимы запуска: свободный, видео, внешний.
    • Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память (2 Гб).
    • Интерфейсы: USB-device, USB-host, LAN, LXI-C, VGA.
    • Дисплей: цветной TFT LCD, 8.5" (21.5 см), 800х480, 65 536 цветов.
    • Габаритные размеры 399 x 223 х 159 мм.
    • Вес 6.2 кг.
  • Комплект поставки DSA1020

    Наименование Количество
    Прибор 1
    Кабель питания 1
    USB кабель 1
    Крышка на переднюю панель 1
    Краткое руководство по эксплуатации CDROM (руководство пользователя, руководство по программированию) 1
