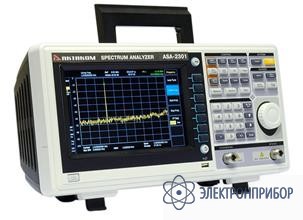

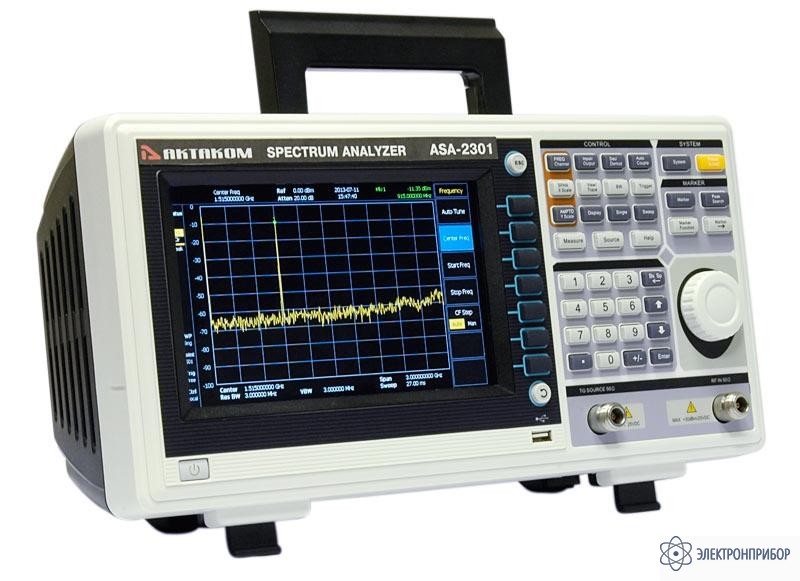

ASA-2301 — анализатор спектра

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Измерительные функции анализатора спектра ASA-2301:

    • Измерение мощности в канале
    • Измерение мощности в соседних каналах
    • Измерение пропускная способность канала
    • Измерение гармонических искажений
    • Измерение интермодуляционных искажений третьего порядка
    • Измерение фазового шума
  • Технические характеристики анализатора спектра ASA-2301:

    Характеристики Параметры Значения
    ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты (0 ~ 50 C) ± 5х10-8
    Заявленная калибровочная точность ± 1х10-7
    Изменение погрешности источника опорной частоты ± 1х10-7/год
    Курсорные измерения

    Наилучшее разрешение:
    1 Гц
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение курсора)

    Маркеры Наилучшее разрешение:
    1 Гц
    Погрешность:
    ± (частота курсора × погрешность опорной частоты + разрешение маркера ± 1 Гц)

    Развертка Диапазон:
    Нулевая (0 Гц), 100 Гц…3 ГГц
    Наилучшее разрешение:
    1 Гц
    Погрешность:
    ± полоса обзора / (кол.точек развертки-1)
    Плотность фазовых шумов (центр.частота=500 МГц, RBW=1Гц) <-95 дБн/Гц @ 10 кГц
    <-110 дБн/Гц @ 1 МГц
    ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (RBW ) 1 Гц… 3 МГц, с шагом 1-3-10
    Полоса пропускания видео 1 Гц… 3 МГц, с шагом 1-3-10
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц) ±5%
    АМПЛИТУДА Диапазон измерения  Уровень собственных шумов(DANL)... +30 дБм
    Диапазон аттенюации 0...50 дБ с шагом 10 дБ
    Максимальный уровень на входе (аттенюатор ≥20 дБ) +30 дБм (1 Вт)  предусилитель выключен
    +10 дБм (10 мВт) предусилитель включен
    постоянная составляющая ±25 В
    Средний уровень шумов
    0 дБ аттенюатор, RBW=1 Гц

    без предусилителя:

    <-120 дБм (100 кГц...10 МГц)
    <-130 дБм (10 МГц…2,5 ГГц)
    <-120 дБм (2,5 ГГц...3 ГГц) , опорный уровень ≤-50 дБм

    с предусилителем:

    <-130 дБм (100 кГц...10 МГц)
    <-148 дБм (10 МГц…2,5 ГГц)
    <-140 дБм (2,5 ГГц...3 ГГц) , опорный уровень ≤-70 дБм

    Логарифмическая шкала 10 дБ…100 дБ; 10 делений на дисплее; 1,2,5,10 дБ на каждое деление; дБм, дБмВ, дБмкВ
    разрешение 0,01 дБ
    Линейная шкала 0...100%; 10 делений на дисплее; мкВ, мВ, В, мВт, Вт
    разрешение 0,01% уровня
    Количество графиков 3 + основной
    Тип детектора стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
    Нелинейность АЧХ ±1,0 дБ
    Установка опорного уровеня

    Диапазон:
    -100 дБм…+30 дБм с шагом 1 дБ

    Погрешность измерения
    ±1,5 дБ
    ±0,6 дБ (типичное)

    КСВН ВЧ вход < 1.5:1, (10 МГц... 3 ГГц, 10 дБ или 20 дБ аттенюации)
    Гармонические искажения 2-го порядка <-70 дБн
    Интермодуляционные искажения 3-го порядка <-70 дБн
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи <-80 дБм, типично
    РАЗВЕРТКА Диапазон 100 мкс… 100 с (нулевой обзор)
    2 мс ….3000 c (100 Гц ≤ полоса обзора ≤ 3 ГГц)
    Режим непрерывный, одиночный
    Источник запуска свободный, видео, внешний
    Фронт запуска положительный, отрицательный
    ВХОД ВЧ вход Соединитель N-типа (female) ; 50 Ом;
    Вход и выход опорного генератора Уровень внешнего запуска: 5 В TTL уровень
    Соединитель типа BNC (female), 50 Ом
    Вход внешнего запуска Уровень внешнего запуска: 5 В TTL уровень
    Соединитель типа BNC (female), 50 Ом
    Интерфейсы USB-host, USB-device, LAN, RS-232
    ТРЕКИНГ-ГЕНЕРАТОР (Опция) Частотный диапазон 5 МГц...3 ГГц
    Выходной уровень 0...-25 дБм, шаг 1 дБ
    Выходная нелинейность ±3 дБ
    КСВН (50 МГц, 0 дБм) <2,0:1
    Соединитель N-тип female, 50 Ом
    ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, LED подсветка
    Напряжение питания Входное напряжение: AC 100 В… 240 В/ 50 Гц/60 Гц… 440 Гц
    Потребляемая мощность 35 Вт
    Габаритные размеры 410 x 210 х 136 мм
    Масса 7 кг
    Рабочая температура 0 ºC …40 ºC
  • Комплект поставки ASA-2301

    Наименование Количество
    Прибор ASA-2301 1
    Кабель питания 1
    Кабель LAN 1
    Кабель BNC-BNC 1
    Адаптер N-BNC 1
    Адаптер N-SMA 3
    Адаптер SMA-SMA 1
    Кабель SMA-SMA 1
    Предохранитель 2
    Адаптер 1
