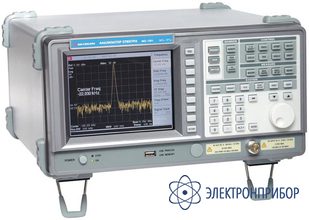

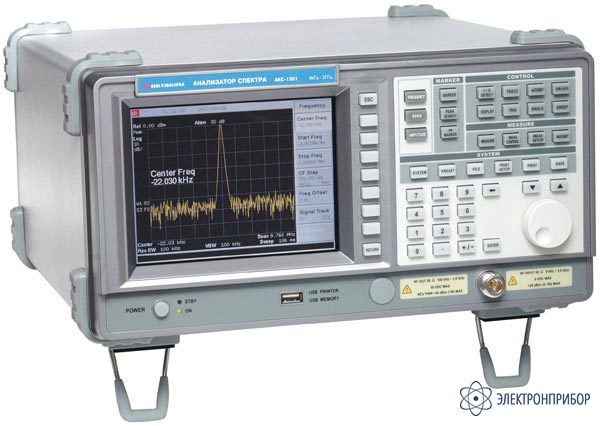

АКС-1601 — анализатор спектра цифровой

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      46663-11

    • Производитель

      АКТАКОМ

    Назначение анализатора спектра АКС-1601:

    Анализатор спектра предназначен для тестирования, установки и обслуживания беспроводных телекоммуникационных систем, кабельных систем, спутниковых антенн, систем радиочастотной идентификации, перехвата, детектирование скрытых камер наблюдения и др.

  • Технические характеристики анализатора спектра АКС-1601:

    • Частотный диапазон 9 кГц...6.2 ГГц;
    • Разрешение по частоте 1 Гц, цифровой частотный синтез;
    • Погрешность опорной частоты 0,5 ppm;
    • Диапазон измерения уровня от -105 дБм до +20 дБм;
    • Фильтры ПЧ 1 кГц...3 МГц (с шагом 1-3-10);
    • Дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно);
    • Фазовые шумы -90 дБн/Гц;
    • Измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню;
    • Маркерные измерения;
    • Запись спектрограмм и настроек временными метками или профилей;
    • Цветной ЖК-дисплей 640х480;
    • Интерфейс USB, LPT, Ethernet (опция);
    • Размеры 350х195х375 мм;
    • Масса 10 кг.
    Характеристики Параметры Значения
    ЧАСТОТА Частотный диапазон 9 кГц...6,2 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± 0,5х10-6
    Дрейф ± 0,5х10-6 за 1 год
    Полоса обзора Нулевая; Полная (9 кГц... 6.2 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5)
    Точность установления ±3%
    Плотность фазовых шумов -90 дБн/Гц при отстройке на 10 кГц
    ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (RBW ) фильтры ПЧ: от 1 кГц до 3 МГц (с шагом 1-3-10)
    дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
    Избирательность фильтров по уровням 60дБ/3 дБ составляет <15:1
    60дБ/6 дБ составляет <12:1 (9 кГц, 120 кГц)
    Погрешность установки полосы пропускания ПЧ ± 20 %
    Полоса пропускания видео 10 Гц...3 МГц (с кратностью шага 1-3-10)
    АМПЛИТУДА Диапазон измерений От -105 дБмВт до +20 дБмВт
    Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) <= - 105 дБмВт: от 150 кГц до 2,7 ГГц
    <= - 100 дБмВт: от 2,7 ГГц до 6,2 ГГц
    Единицы изм. амплитуды dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
    Линейность шкалы дисплея <=± 1,5 дБ/ при 70 дБ (10 дБ/дел)
    <=± 1,5 дБ/ при 40 дБ (5 дБ/дел)
    <=± 0,5 дБ/ при 8 дБ (1 дБ/дел)
    <=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
    Неравномерность АЧХ От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц)
    ± 1,5 дБ (от 10 МГц до 6.2 ГГц)
    Опорный уровень -90...20 дБмВт, разрешение 0,1 дБ
    Погрешность установки опорного уровня ± 1,5 дБ
    Гармонические искажения 2-го порядка < -60 дБн, вход -40 дБм
    Интермодуляционные искажения 3-го порядка < -70 дБн
    возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
    Остаточные искажения < -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
    Др. искажения < -60 дБн, вход -30 дБм
    РАЗВЕРТКА Диапазон 100 мс...1000 с, от 40 мс при нулевой полосе
    Погрешность ± 20 %
    Источник запуска Внешний, Видео, Свободный (Free Run), Line
    Режим запуска Одиночный, непрерывный
    Уровень запуска TTL
    ВХОД ВЧ вход Соединитель N-типа; 50 Ом;
    КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 6,2 ГГц
    Макс. входной уровень: +20 дБм, 0 VDC
    Вход опорной частоты Соединитель BNC-типа; 10 МГц ,
    Входной уровень от -5 дБм до +15 дБм,
    Выходной уровень 10 МГц, 8 дБм
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ Интерфейсы RS-232C (нуль-модем.)
    LPT
    USB 2.0 (1.1)
    Ethernet 10-Base-T (опция)
    GPIB – IEEE 488 (опция)
    Энергонезависимая память Запись до 900 спектрограмм и 3000 профилей
    Маркерные измерения 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
    Измерение мощности Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
    ОБЩИЕ ДАННЫЕ Дисплей Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
    Напряжение питания 100...240 В, 50...60 Гц
    Габаритные размеры размеры 350х195х375 мм
    Масса 10 кг
    Потребляемая мощность 80 Вт
    Рабочая температура От 0 °С до 40 °С
    ЭМС: EN 55011, FCC PART15 Section 15.101
    EN 61326
  • Комплект поставки АКС-1601

    Наименование Количество
    Прибор 1
    Шнур питания 1
    Руководство по эксплуатации 1
