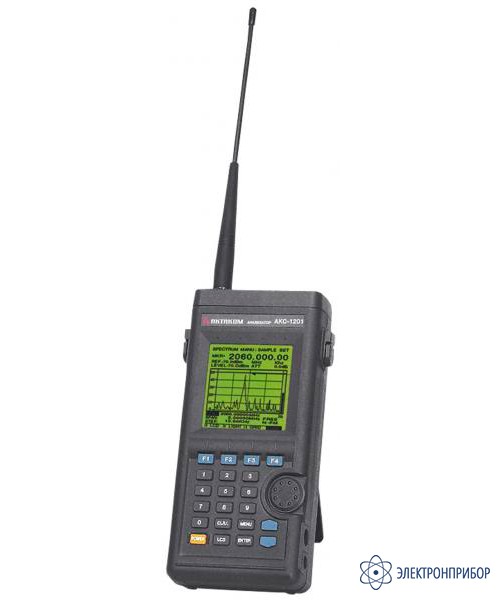

АКС-1201 — анализатор спектра

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

    • Производитель

      АКТАКОМ

    Назначение анализатора АКС-1201:

    AKTAKOM AKC-1201 является ручным анализатором напряженности электромагнитного поля и рассчитан на диапазон частот от 100 кГц до 2060 МГц. Это компактный, легкий портативный анализатор, он идеально подходит для тестирования, ввода в действие и обслуживания оборудования систем телекоммуникаций, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пэйджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн.

    Особенности анализатора АКС-1201:

    • Чаcтотный диапазон прибора: от 100 кГц до 2060 МГц;
    • Могут быть измерены сигналы, модулированные по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB);
    • Прибор имеет встроенный частотомер;
    • В системе настройки прибора использована система ФАПЧ для точной настройки и измерения частоты;
    • ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно;
    • Имеется встроенный громкоговоритель для аудиоконтроля;
    • ЖКИ имеет светодиодную подсветку (192х192 точек);
    • В приборе реализована функция автоматического отключения, которая срабатывает через 30 минут после последнего нажатия клавиш.
  • Технические характеристики анализатора АКС-1201:

    Параметр Значения
    Частотный диапазон 100 кГц ... 2060 МГц
    Погрешность частоты ± 3х10-6
    Режимы приема N-FM, W-FM, AM, SSB
    Шаг частоты 5 кГц и 6,25 кГц в диапазоне от 5 кГц до 9995 кГц
    Память каналов 10 банков по 160 каналов (1600 каналов)
    Память данных 10 банков по 160 (1600)
    Память данных установок 10 банков по 3 режима сканирования
    Чувствительность приема 0...6 дБмкВ - э.д.с. (Сигнал/шум: 12 дБ при N-FM, 10 дБ при W-FM)
    Скорость сканирования 12,5 каналов в секунду (максимум)
    Входной импеданс 50 Ом (стандарт)
    Макс. входн. напряжение 5 В среднеквадратичного значения
    Аудио выход 120 мВт на спикер-фон с входным сопротивлением 8 Ом
    Измерение уровня сигнала
    Режим N-FM 1 МГц ... 2000 МГц (–10 дБмкВ ... 40 дБмкВ)
    Разрешение ± 0,5 дБмкВ
    Погрешность ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте)
    Повторяемость ± 2 дБ
    Ширина полосы Приблизительно 12,5 кГц (–6 дБ)
    Режим WFM/AM/SSB 10 МГц ... 2000 МГц (–0 дБмкВ ... 50 дБмкВ)
    Разрешение ± 0,5 дБмкВ
    Погрешность ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте)
    Повторяемость ± 2 дБ
    Ширина полосы WFM прибл. 180 кГц (–6 дБ)
    AM/SSB прибл. 2,4 кГц (–6 дБ)
    Уровень шума +15 дБ в диапазоне от 300 МГц до 1800 МГц на макс. чувствительности, +20 дБ менее 300 МГц, и более 1800 МГц.
    Режимы работы Индикация спектра
    Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов)
    Однорежимная индикация при помщи линейчатой штриховой шкалы
    Индикация разности частот
    Индикация результатов измерения частоты
    Режимы развертки Одинократная развертка
    Обычная развертка
    Свободная развертка
    Свободная одинократная развертка
    Режимы сканирования Ручной режим
    Режим памяти каналов
    Режим поиска
    Режим фиксации максимума Служит для фиксации максимального уровня сигнала
    Функция шумоподавления Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах.
    Функция копирования Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования.
    Вывод данных на принтер +
    Частотомер +
    Частотный диапазон 9 МГц … 2060 МГц
    Разрядность 7 разрядов
    Разрешение 1 кГц
    Погрешность ±5х10-5 ±1 единица младшего разряда
    Время выборки 0,512 с
    Чувствительность входная 9 МГц … 2000 МГц: 150 мВ среднеквадратического значения
    20 МГц … 1000 МГц: 100 мВ среднеквадратического значения
    Входной импеданс 50 Ом
    Макс. напряжение 5 В среднеквадратического значения
    Память данных 10 Каналов
    ЖКИ 192х192 точки с подсветкой
    Светодиодная подсветка выключается через 5 сек.
    Возможна непрерывная подсветка
    Интерфейс RS-232C 1200/2400/4800/9600 бод
    Питание 6 элементов типа AA,
    6 NiCd аккумуляторов типа AA
    Автомобильный адаптер, 12 В,
    Внешний источник питания: 11-16 В пост. тока, макс. 400 мА.
    Сетевой адаптер
    Автовыключение Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать)
    Условия эксплуатации 0 °С … +40 °С, при отн. влажности 35 … 85 %
    Условия хранения –10 °С … +50 °С
    Габариты, мм 105х220х45
    Масса 700 г (с антенной)

  • Комплект поставки АКС-1201

    Наименование Количество
    1. Анализатор спектра АКС-1201 1
    2. Антенна 1
    3. Элементы питания 1
    4. Кабель RS-232C 1
    5. Коаксиальный кабель 1
    6. Головной телефон 1
    7. Чехол для переноски 1
    8. Руководство по эксплуатации 1
