AVA 1810, AVA1810

Амплитудные усилители

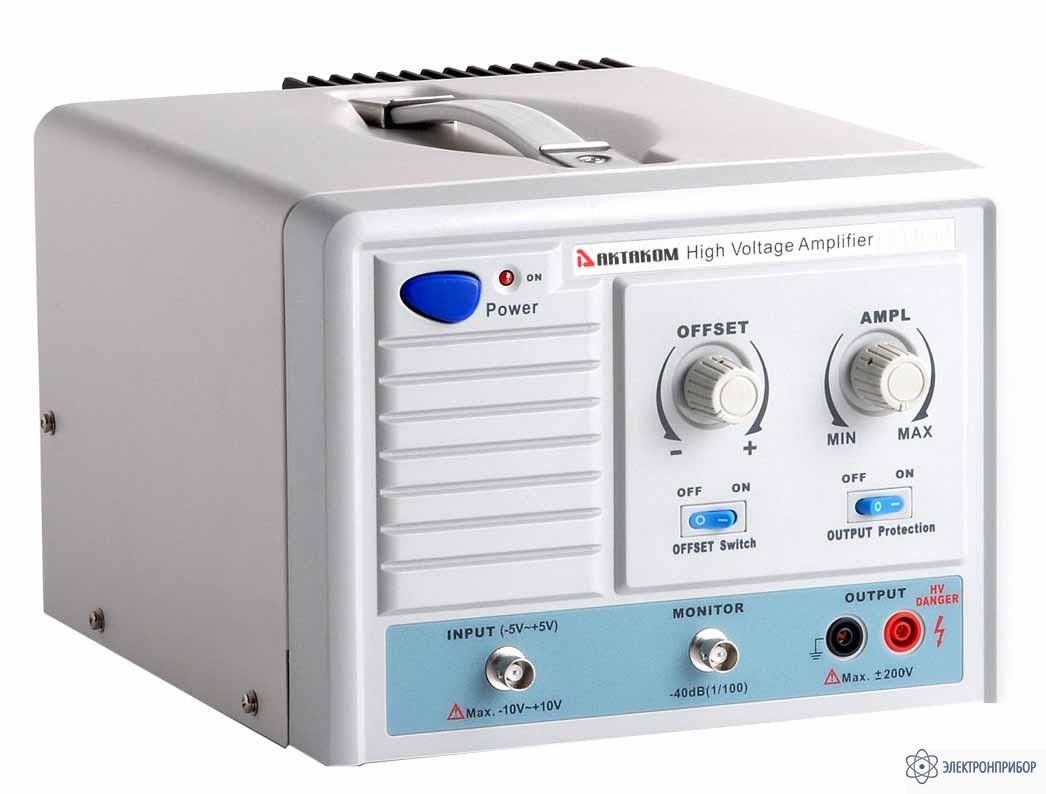

AVA-1810 — амплитудный усилитель

Код товара: 30534
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Назначение амплитудного усилителя AVA-1810:

    Амплитудный усилитель AVA-1810 предназначен для усиления амплитуды сигналов в полупроводниковой и высоковольтной инженерии и в других областях. Прибор имеет коэффициент усиления по напряжению от 0 до 180 и снабжен несколькими ступенями защиты по выходу от перегрузки. Амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления. Кроме того, предусмотрена возможность установки смещения постоянной составляющей. Для контроля выходных характеристик предусмотрен выход «Monitor» с коэффициентом ослабления 100:1, предназначенный для подключения к осциллографу.

    Особенности амплитудного усилителя AVA-1810:

    • коэффициент усиления по напряжению от 0 до 180;
    • несколько ступеней защиты по выходу от перегрузки;
    • работа с входными напряжениями от 0 до ±2,5 В (5 Вп-п);
    • возможна подача сигналов с амплитудой до ±10 В (20 Вп-п);
    • амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления;
    • возможность установки смещения постоянной составляющей;
    • наличие выхода "Monitor" с коэффициентом ослабления 100:1, предназначен для подключения к осциллографу.
  • Технические характеристики амплитудного усилителя AVA-1810:

    Параметр Значение
    Выходное напряжение (DC/AC) ±400 В (800 Вп-п)
    Выходной ток (DC/AC) ±100 мА/200 мАп-п
    Выходная мощность (ACпик) 80 ВА
    Полоса пропускания (-3дБ) 300 кГц (400 Вп-п)
    Скорость нарастания (типичное) 300 В/мкс
    Диапазон смещения (DC) 0…±400 В
    Коэффициент усиления по напряжению 0…180
    Выходное сопротивление (защита выключена) 100 Ом
    Выходное сопротивление (защита включена) 7,5 кОм/80 Вт
    Допустимая нагрузка ≥4 кОм на 800 Вп-п
    Управление амплитудой 10-ти оборотный резистор
    Управление смещением выключатель + 10-ти оборотный резистор
    Выход "Monitor" "Фикс. 100:1 (-40 дБ) для осциллографов с вх.импедансом 1 МОм
    Входное напряжение 0…±10 В или 20 Вп-п, импеданс 10 кОм
    Защита по выходу Предохранитель, резистор защиты, микропроцессорное управление
    Питание 90-240 В AC, 50/60 Гц/1,5А
    Габаритные размеры 230х170х310 мм
    Вес 5,0 кг
  • Комплект поставки AVA-1810

    Наименование Количество
    1 Амплитудный усилитель AVA-1810 1
    2 Кабель соединительный с зажимом типа «крокодил» 2
    3 Кабель BNC соединительный 2
    4 Кабель питания 1
    5 Предохранитель 1
    6 Руководство по эксплуатации 1
  • Дополнительная комплектация AVA-1810
