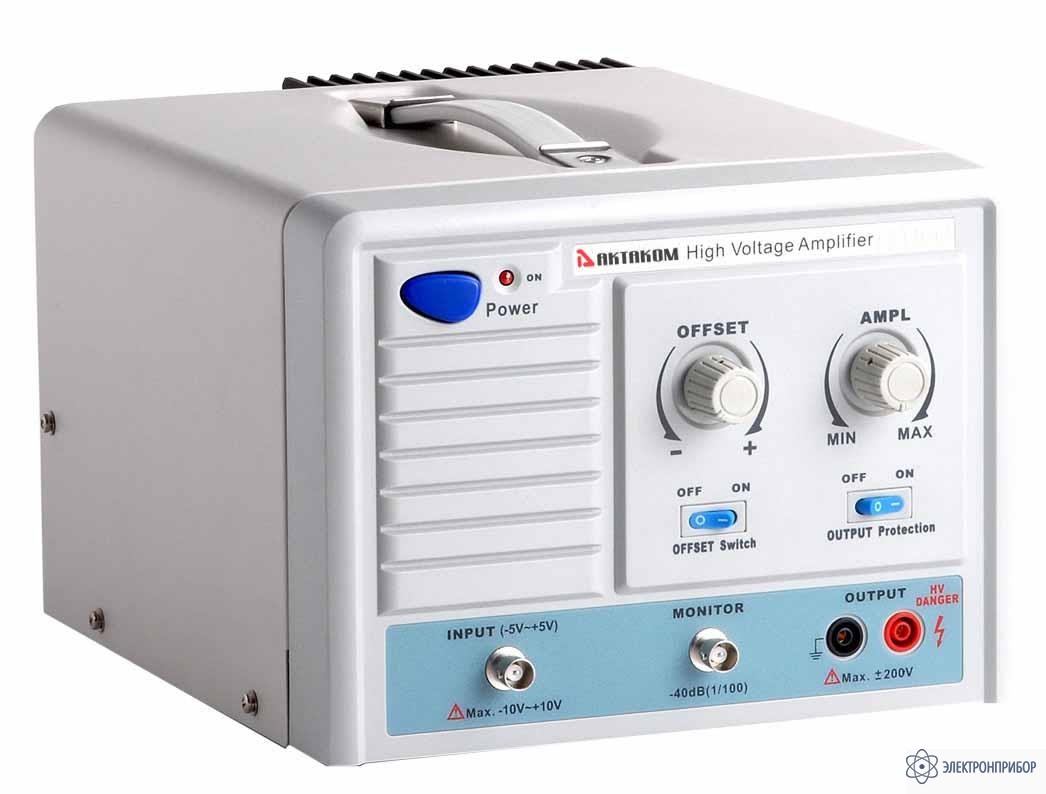

AVA-1804 — амплитудный усилитель

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение амплитудного усилителя AVA-1824.

    Амплитудные усилители AVA-1804 могут найти широкое применение в полупроводниковой и высоковольтной инженерии, биомедицине, нанотехнологиях, в системах управления TFT и PZT устройствами и в других областях.

    Особенности амплитудного усилителя AVA-1804:

    • коэффициент усиления по напряжению от 0 до 180;
    • несколько ступеней защиты по выходу от перегрузки;
    • работа с входными напряжениями от 0 до ±2,5 В (5 Вп-п);
    • возможна подача сигналов с амплитудой до ±10 В (20 Вп-п);
    • амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления;
    • возможность установки смещения постоянной составляющей;
    • наличие выхода "Monitor" с коэффициентом ослабления 100:1, предназначен для подключения к осциллографу.
  • Технические характеристики амплитудного усилителя AVA-1804

    Параметр Значение
    Выходное напряжение (DC/AC) ±400 В (800 Вп-п)
    Выходной ток (DC/AC) ±35 мА/70 мАп-п
    Выходная мощность (ACпик) 28 ВА
    Полоса пропускания (-3дБ) 200 кГц (400 Вп-п)
    Скорость нарастания (типичное) 200 В/мкс
    Диапазон смещения (DC) 0…±400 В
    Коэффициент усиления по напряжению 0…180
    Выходное сопротивление (защита выключена) 100 Ом
    Выходное сопротивление (защита включена) 15 кОм/40 Вт
    Допустимая нагрузка ≥11 кОм на 800 Вп-п
    Управление амплитудой 10-ти оборотный резистор
    Управление смещением выключатель + 10-ти оборотный резистор
    Выход "Monitor" "Фикс. 100:1 (-40 дБ) для осциллографов с вх.импедансом 1 МОм
    Входное напряжение 0…±10 В или 20 Вп-п, импеданс 10 кОм
    Защита по выходу Предохранитель, резистор защиты
    Питание 90-240 В AC, 50/60 Гц/1,5А
    Габаритные размеры 230х170х310 мм
    Вес 5,0 кг
  • Комплект поставки AVA-1804

    Наименование Количество
    Амплитудный усилитель AVA-1804 1
