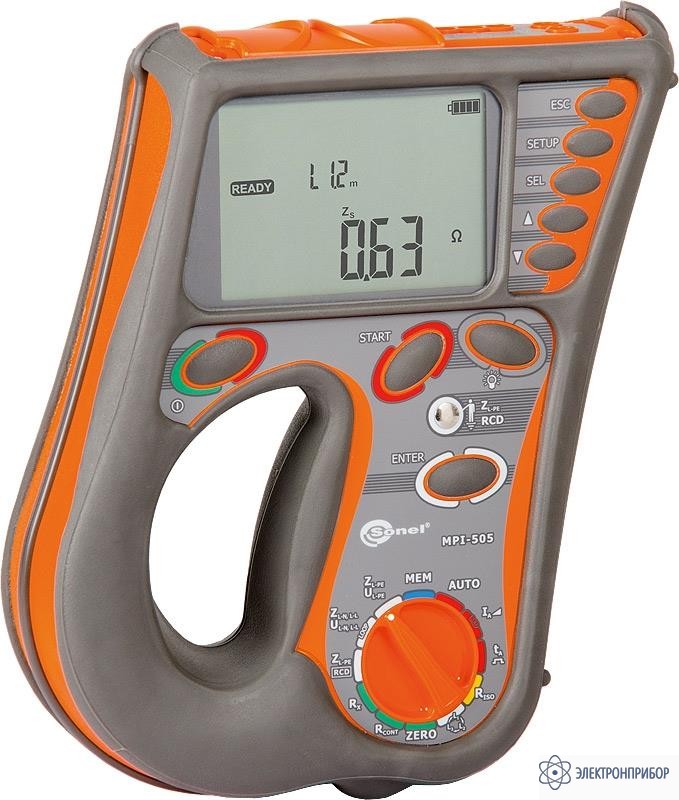

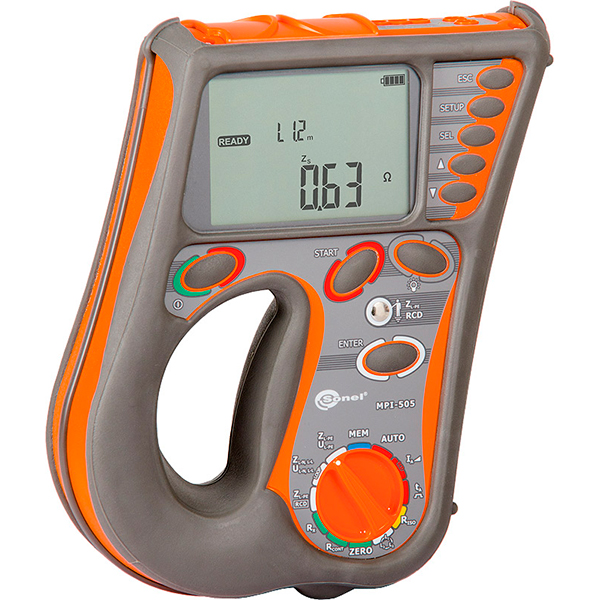

MPI-505 — измеритель параметров электробезопасности электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      44170-10

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMPI505

    Назначение прибора MPI-505:

    Измерители MPI-505 предназначены для работы при проведении наладки и эксплуатационном контроле состояния сетей электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

    Основные характеристики MPI-505:

    • измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания;
    • измерение параметров УЗО АС и А типов: ток и время срабатывания;
    • измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В;
    • измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
    • определение последовательности чередования фаз и перекоса фаз по напряжению;
    • память результатов измерений 990 ячеек;
    • передача данных в компьютер (USB интерфейс).
  • Основные технические характеристики MPI-505:

    «е.м.р.» — единица младшего разряда

    Измерение действующего значения напряжения переменного тока

    • Диапазон - 0…440 В
    • Разрешение - 1 В
    • Погрешность основная - ± (2 %U + 2 е.м.р.)
    • Диапазон частоты - 45…65 Гц

    Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

    Измерение полного сопротивления петли Zs
    Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ± (5% Zs + 3 е.м.р.)
    200...1999 Ом 1 Ом ± (5% Zs + 3 е.м.р.)
    • Номинальное напряжение работы UnL-N / UnL-L:115/200 В, 220/380 В, 230/400 В, 240/415 В;
    • Рабочий диапазон напряжений: 100 ... 264 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L )
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45 ... 65 Гц;
    • Максимальный ток (для 400 В): 40 А (10 мс);


    Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
    20...199,9 Ом 0,1 Ом ± (5% Zs + 5 е.м.р.) от Zs
    • Расчет и отображение для Zs< 200 Ом


    Измерение ожидаемого тока короткого замыкания I k

    Диапазон Разрешение Основная погрешность
    0,055…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…40,0 кA 0,1 кA

    Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

    Измерение сопротивления петли короткого замыкания Zs
    Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

    Диапазон отображения Разрешение Основная погрешность
    0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.) ± (6% Zs+ 5 е.м.р.)
    200…1999 Ом 1 Ом
    • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
    • Номинальное рабочее напряжение Un: 115 В, 220 В, 230 В, 240 В;
    • Рабочий диапазон напряжений: 100…264 В;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45…65 Гц;
    • Контроль правильности соединения зажима PE при помощи электрода касания.

    Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

    Диапазон отображения Разрешение Основная погрешность
    0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.) от Zs
    20...199,9 Ом 0,1 Ом ± (6% Zs + 5 е.м.р.) от Zs
    • Расчет и отображение для величины Zs< 200 Ом

    Показания тока короткого замыкания Iк

    Диапазон отображения Разрешение Основная погрешность
    0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
    2,00…19,99 A 0,01 A
    20,0…199,9 A 0,1 A
    200…1999 A 1 A
    2,00…19,99 кA 0,01 кA
    20,0…24,0 кA 0,1 кA


    Измерение параметров отключения УЗО

    • Номинальное напряжение работы Un: 115 В, 220 В, 230 В, 240 В;
    • Рабочий диапазон напряжений: 100…264 В;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45…65 Гц.

    Измерение времени отключения tA УЗО

    Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
    Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
    1 IΔn
    2 IΔn 0…150 мс
    5 IΔn 0…40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0…200 мс
    5 IΔn 0…150 мс


    * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

    Измерение сопротивления защитного заземления RE

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
    100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
    300 мA 1 Ом..166 Ом 120 мA
    500 мA 1 Ом..100 Ом 200 мA
    1000 мA 1 Ом..50 Ом 400 мA

    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

    Диапазон Разрешение Номинальный ток Основная погрешность
    0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
    10..99,9 В 0..15% UB

    Измерение тока отключения IA для синусоидального дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0..30,0 мA
    100 мA 33..100 мA 1 мA
    300 мA 90..300 мA
    500 мA 150..500 мA
    1000 мA 330..1000 мA
    • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
    • Время протекания тока измерения ………. макс. 3200 мс.

    Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10 % IΔn
    30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ±10 % IΔn
    100 мA 40..140 мA 1 мA
    300 мA 120..420 мA
    500 мA 200..700 мA

    • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
    • Время протекания тока измерения …………….. макс. 3200 мс.


    Измерение переходных сопротивлений контактов и проводников током ± 200 мA
    Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

    Диапазон Разрешение Основная погрешность
    0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
    20,0…199,9 Ом 0,1 Ом
    200…400 Ом 1 Ом
    • Напряжение на открытых зажимах: 4…9 В;
    • Исходящий ток при R < 2 Ом: мин. 200 мA;
    • Компенсация сопротивления измерительных проаодников;
    • Измерение двунаправленным током.

    Измерение активного сопротивления малым током

    Диапазон Разрешение Основная погрешность
    0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
    200…1999 Ом 1 Ом
    • Напряжение на открытых зажимах: 4…9 В;
    • Исходящий ток < 7 мA;
    • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
    • Компенсация сопротивления измерительных проводов.


    Измерение сопротивления изоляции
    Диапазон измерения согласно PN-EN 61557-2:
    - для UN = 100 В: 100 кОм...500 МОм
    - для UN = 250 В: 250 кОм...1 ГОм
    - для UN = 500 В: 500 кОм...2 ГОм
    - для UN = 1000 В: 1 МОм...3 ГОм

    Диапазон отображения для Un= 100В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…500 MОм 1 MОм

    Диапазон отображения для Un= 250В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм

    Диапазон отображения для Un= 500В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…2,00 ГОм 0,01 ГОм

    Диапазон отображения для Un= 1000В Разрешение Основная погрешность
    0…1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00…19,99 MОм 0,01 MОм
    20,0…199,9 MОм 0,1 MОм
    200…999 MОм 1 MОм
    1,00…3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)

    • Напряжения измерения: 100 В, 250 В, 500, 1000 В;
    • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
    • Обнаружение опасного напряжения перед началом измерения;
    • Разряд емкости измеряемого объекта;
    • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
    • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
    • Измерительный ток < 2 мА.

    Последовательность фаз

    • Указания последовательности фаз: прямая, обратная;
    • Диапазон напряжений сети UL-L: 100…440 В (45…65 Гц);
    • Отображение величины межфазных напряжений.
  • Комплект поставки MPI-505

    Наименование Описание Фото Количество Индекс
    1. Измеритель MPI-505 Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий. 1 WMRUMPI505
    2. Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам. 1 WAADAWS01
    3. Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
    4. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    5. Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
    6. Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
    7. Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
    8. Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    9. Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB
    10. Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    11. Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
    12. Ремень для переноски прибора Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZSZE2
    13. Футляр L1 Предназначен транспортировки прибора. 1 WAFUTL1
