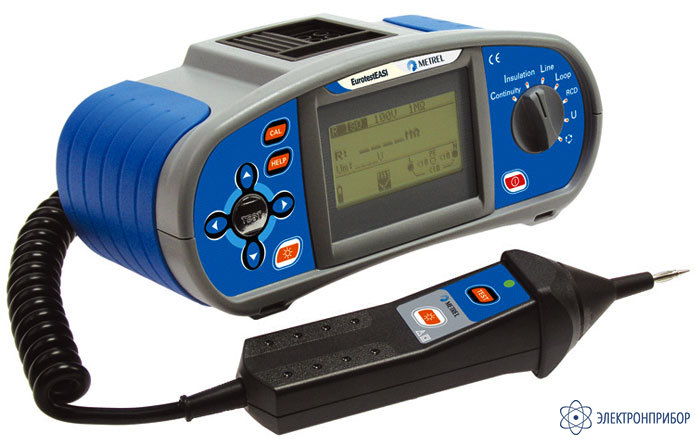

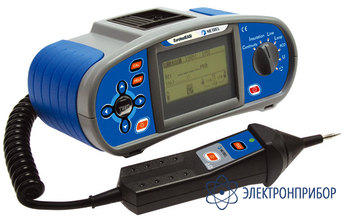

MI 3100 — многофункциональный измеритель параметров электроустановок

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      34591-07

    • Производитель

      Metrel, Словения

    Назначение прибора MI 3100:

    Прибор EurotestEASI представляет собой компактный эргономичный прибор для измерения параметров электроустановок без встроенной памяти. EurotestEASI обеспечивает проведение всех необходимых измерений параметров электроустановок, кроме измерения заземления. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов. Прибор оснащен переключателем функций. Выгодное соотношение цены с предоставляемыми прибором возможностями обеспечивает быстрое и простое проведение измерений и надежные результаты. EurotestEASI идеально подходит для обучения, для быстрой проверки электроустановок, а также для тех, кто проводит измерения периодически.

    Функции прибора MI 3100:

    • Измерение сопротивления изоляции постоянному току;
    • Проверка непрерывности защитных проводников;
    • Измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
    • Измерение параметров УЗО;
    • Контроль правильности чередования фаз в трехфазных системах;
    • Измерение и отображение напряжения в режиме реального времени.

    Отличительные особенности прибора MI 3100:

    • Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений.
    • Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соответствует».
    • Проверка параметров стандартных и селективных УЗО АС и А; функция измерения напряжения прикосновения без отключения УЗО.
    • Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО.
    • Поддержка систем TN, ТТ, IT.
    • Многофункциональный щуп “commander” с наконечником с двумя функциональными клавишами обеспечивает быстрое проведение измерений.
    • Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки.
    • Размеры (в мм): 230 x 103 x 115.
    • Масса (без батарей): 1,3 кг.
  • Технические характеристики прибора MI 3100:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции U=100 В, 250 В:
    R: 0,000 …1,999 MОм
    2,00 … 99,99 МОм
    100,0 … 199,9 МОм
    U= 500 В, 1 кВ:
    R: 0,000 …1,999 MОм
    2,00 … 99,99 МОм
    100,0 … 199,9 МОм
    200 … 999 МОм

    0,001MОм
    0,01 МОм
    0,1 МОм

    0,001MОм
    0,01 МОм
    0,1 МОм
    1 МОм

    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)

    ±(2% от измер. + 3 емр)
    ±(2% от измер. + 3 емр)
    ±(2% от измер. + 3 емр)
    ±(10 % от измер.)
    Непрерывность защитного проводника при токе 200 мА (R200 мА) 0,00 …19,99 Ом
    20,0 … 99,9 Ом
    100 … 1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(3 % от измер. + 3 емр)
    ±(5 % от измер.)
    ±(5 % от измер.)
    Непрерывность защитного проводника при токе 7 мА (R7мА) (непрерывное измерение) 0, 0 …99,9 Ом
    100 … 1999 Ом
    0,1 Ом
    1 Ом
    ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    Полное сопротивление линии 0,00 … 19,99 Ом
    20,0… 99,9 Ом
    100 … 1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Полное сопротивление контура 0,00 … 19,99 Ом
    20,0 …99,9 Ом
    100 …1999 Ом
    0,01 Ом
    0,1 Ом
    1 Ом
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Напряжение 0 В … 500 В 1 В ±(2 % от измер.+ 2 емр)
    Частота 45 Гц … 65 Гц 0,1 Гц ±2 емр
    Чередование фаз 1.2.3 или 2.1.3
    Параметры УЗО
    Номинальный ток IΔN 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    Напряжение прикосновения Uc 0,0 …9,9 В
    10,0…99,9 В
    0,1 В
    0,1 В
    (-0%/+10%) от измер. + 2 емр
    (-0%/+10%) от измер.
    Время срабатывания 0 … 300 мс (Ѕ×IΔN, IΔN)
    0 … 150 мс (2×IΔN)
    0 … 40 мс (5×IΔN)
    1 мс
    1 мс
    1 мс
    ±3 мс
    ±3 мс
    ±3 мс
    Ток срабатывания 0,2 x IΔN …1,1 x IΔN (тип AC, IΔN = 10 мA)
    0,2 x IΔN …2,2 x IΔN (тип A, IΔN = 10 мA)
    0,2 x IΔN …1,1 x IΔN (тип AС,IΔN ≥ 30 мA)
    0,2 x IΔN …1,5 x IΔN (тип А, IΔN ≥ 30 мA)
    0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN
    ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN
    Питание 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумул. батарей
    Категория перенапряжения 600 В CAT III; 300 В CAT IV
    Степень защиты Двойная изоляция
  • Комплект поставки MI 3100

    Наименование Количество
    Прибор EurotestXE 1
    Щуп "commander" с наконечниками с двумя функциональными клавишами, 1,5 м 1
    Измерительный кабель с вилкой Шуко 1
    Универсальный измерительный кабель, 1,5 м 3
    Адаптер сетевого напряжения 1
    NiMH АА аккумуляторы 6
    Измерительные наконечники (синий, черный, зеленый) 3
    Зажим типа "крокодил" 3
    Мягкая сумка для переноски 1
    Мягкий ремень для переноски 1
    Краткое руководство по эксплуатации 1
    Полное руководство по эксплуатации на CD 1
    Книга "Measurements on electric installations" на CD 1
    Свидетельство о калибровке 1
  • Дополнительная комплектация MI 3100
