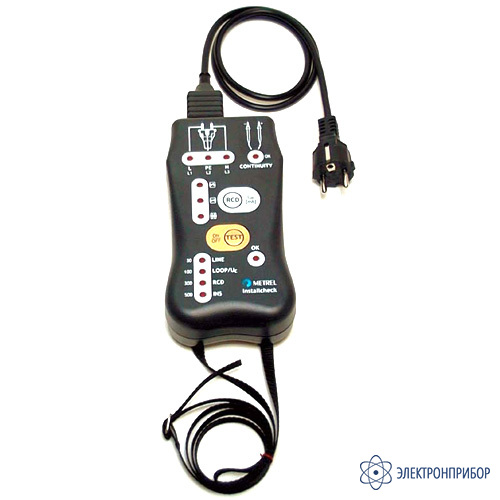

MI 2150 Installcheck — портативный прибор для тестирования электропроводки

Сохранить в PDF Распечатать
  • Назначение прибора MI 2150 Installcheck:

    Прибор Installcheck разработан на основе совершенно нового практического подхода к испытанию установок. Важное преимущество прибора Installcheck состоит в том, что для выполнения всех испытаний достаточно выполнить простую легкую для понимания операцию. Результаты (OK или не OK) просто отображаются с помощью светодиодных индикаторов. Величины пределов индивидуальных результатов гарантируют, что результаты испытания всегда находятся в “безопасных пределах” кроме некоторых предельных случаев, когда предлагается использовать любой испытательный прибор контроля типа Eurotest 61557, Instaltest 61557 или серию Smartec.

    Пользователям достаточно прочитать  руководство по эксплуатации для ознакомления со всеми процедурами работы. Из-за несложности прибора, испытания выполняются значительно быстрее, чем при использовании классических комбинационных тестеров, которые оборудованы дисплеями и функциональными поворотными переключателями. Используемые методы измерения гарантируют, что все потенциальные ошибки по безопасности будут обнаружены, то есть электроустановки будут успешно протестированы в соответствии с правилами техники безопасности (VDE 0100, BS 7671, 16-ое Издание, CEI 64-8 и т.д.).

    Стандартные аксессуары (поставляемые в стандартном комплекте) поддерживают фактически все доступные измерения на однофазной системе питания, в то время как дополнительные аксессуары предлагают универсальное применение, как на однофазной системе питания, так и на трехфазной системе питания.

    Список параметров измерения Параметры, которые будут протестированы, зависят от выбранного Испытательного Режима (три Испытательных Режима). Ниже приведен список всех доступных параметров, которые могут быть протестированы:

    1. Целостность Защитных Проводов, предельное значение 2 Ом. Прибор имеет два безопасных испытательных гнезда для подключения двух безопасных испытательных проводов. Испытание начинается немедленно после включения прибора и выполняется непрерывно. Используя специальный метод испытания, достигается высокая защищённость результатов испытания от мешающих сетевых напряжений. Индицирование положительных результатов испытания осуществляется звуковым сигналом и при этом загорается индикатор «OK Continuity». Испытательный вход защищен от повреждения сетевого напряжения!
    2. Сопротивление Изоляции между проводами L и PE и между проводами N и PE, предельное значение от 0.6 МОм до 1.2 МОм. Испытательное напряжение 500 В постоянного тока.
    3. Сопротивление Изоляции между проводами L и N, предельное значение от 0.6 МОм до 1.2 МОм. Испытательное напряжение 500 В постоянного тока.
    4. Полный анализ сетевой выходной электропроводки, различают восемь состояний, смотрите инструкции по обратной стороне прибора.
    5. Испытание терминала PE, обнаруживается потенциальное присутствие фазового напряжения с помощью электрода испытания PE.
    6. Циклический сдвиг фазы в трехфазной системе.
    7. Сопротивление линии между терминалами L и N, предельное значение 1.5 Ом. Ток испытания 0.5 A.
    8. Сопротивление шлейфа ошибки между терминалами L и PE, предельное значение 1.5 Ом. Это испытание должно быть выполнено, если нет никакого RCD защитного выключателя в схеме (выбран Режим для установки без RCD). Ток испытания 0.5 A.
    9. Сопротивление шлейфа ошибки/Сопротивление заземления, выполняется между терминалами L и PE, предельное значение 25 В / I•N. Это испытание будет выполнено в случае, если есть RCD встроенная защита для тестирования установки (выбран Режим Trip-out RCD (сброс RCD) или режим Non Trip-out (нет сброса)). Ток испытания <0.5 IΔN.
    10. Время выключения RCD защитного выключателя, предельное значение 0.3 с (I•N), или 0.04 с (5 IΔN). Ток испытания = I•N (любой дифференциальный ток), или = 5 IΔN (только 30 мA).
  • Технические характеристики прибора MI 2150 Installcheck:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Пределы измерения (0,6-1,2 МОм) ± 0,2 МОм
    Испытательное напряжение >500 В, DC
    Внутреннее сопротивление 560 кОм
    ЦЕЛОСТНОСТЬ ПРОВОДНИКА
    Пределы измерения 2 Ом ± 0,5 Ом
    Защита от помех Шумовое напряжение - до 5 В
    Испытательное напряжение До 9 В
    УЗО
    Номинальный дифференциальный ток 30, 100, 300, и 500 мА
    НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ (ТОЛЬКО В ЦЕПИ С УЗО)
    Пределы измерения 25 В±5В
    Тестовый ток <0,5 I
    СОПРОТИВЛЕНИЕ ЦЕПИ (ФАЗА-НЕЙТРАЛЬ), ПЕТЛИ (ФАЗА-ЗЕМЛЯ) С ВКЛЮЧЕННЫМ УЗО
    Пределы измерения 1,5 Ом ±0,3 Ом
    Тестовый ток 0,5 А
    СОПРОТИВЛЕНИЕ ПЕТЛИ (ФАЗА-ЗЕМЛЯ) С ВКЛЮЧЕННЫМ УЗО
    Пределы измерения 25 В/ I
    Тестовый ток <0,5 I
    ОБЩИЕ ДАННЫЕ
    Индикация Светодиодная, звуковая
    Условия эксплуатации 0 °С … 40 °С (норм. условия), влажность <85%
    Напряжение питания 6 В (1,5 В x 4)
    Исполнение МЭК 61010-1 (прибор), МЭК 61010-1-31 (принадлежности)
    Защита входа - кат. III ~300 В, двойная изоляция
    Габаритные размеры 100 x 50 x 200 мм
    Масса 0,6 кг
  • Комплект поставки MI 2150 Installcheck

    Наименование Количество
    Прибор для испытания проводки MI 2150 1
    Тестовый кабель с заземляющими контактами на вилке штекера 1
    Измерительный провод с тестовыми наконечниками 2
    Переносной ремень 1
    Руководство по эксплуатации 1
