  • Назначение опции Trakt для AnCom A-7/307:

    Опция Trakt для AnCom A-7/307 предусматривает комплектование анализатора программой WinTrakt (авторы Шкарин Ю.П., Филиппов А.А.), предназначенной для расчета параметров ВЧ трактов каналов связи, использующих в качестве среды распространения фазы и грозозащитные тросы воздушных (ВЛ) и кабельных (КЛ) линий электропередачи (ЛЭП) переменного и постоянного тока напряжением 35...1200 кВ.

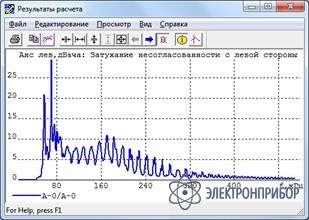

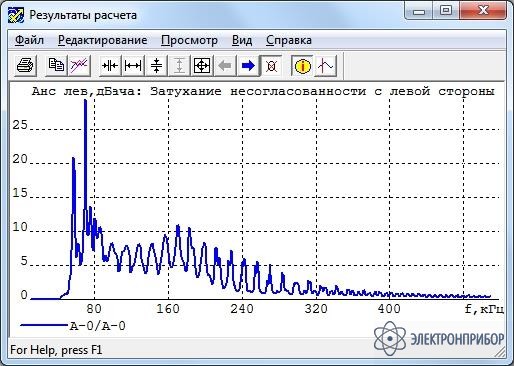

    Рекомендуется при проектировании, пуско-наладке и эксплуатации ВЧ трактов каналов связи по ЛЭП. Рассчитываемые параметры ВЧ трактов: рабочее затухание, входное сопротивление, затухание несогласованности и групповое время запаздывания. Рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой.

    Использование ПО WinTrakt совместно с анализатором AnCom A-7/307 предоставляет инструментарий для оценки качества тракта и его элементов, а также для выявления и устранения причин отклонения действительных параметров от расчетных номинальных и предельных значений.

    Особенности опции Trakt для AnCom A-7/307:

    При использовании ПО WinTrakt совместно с анализатором AnCom A-7/307 обеспечивается законченное решение: инструментарий для оперативного контроля и поиска неисправностей параметров ВЧ тракта и его элементов.

    • расчет параметров ВЧ тракта и помех в полосе частот 10...1500 кГц, любой сложности, при различных схемах организации тракта, с учетом всех возможных составляющих его элементов:
      • воздушная и кабельная ЛЭП;
      • транспозиция фаз и тросов ВЛ (экранов КЛ);
      • ВЧ обходы;
      • ответвления от ЛЭП;
      • шунтирующие и последовательно включенные сопротивления;
      • ВЧ заградители с произвольной схемой;
      • фильтры присоединения с произвольной схемой;
    • адекватность, точность и универсальность моделирования ПО WinTrakt, учитывающего:
      • гололед или изморозь на заданном участке ВЛ;
      • короткие замыкания и обрывы проводов ВЛ;
      • изменение числа проводов ВЛ на каком либо ее участке;
      • включение ответвления или обхода в любую цепь многоцепной линии;
      • разветвление цепей двухцепных ВЛ и их прохождение по разным трассам;
      • периодические неоднородности (влияние опор ВЛ, заземление грозотросов, провисание проводов в пролете);
    • результаты расчета ПО WinTrakt представляются в виде шаблонов частотных характеристик электрических параметров трактов и оборудования и оперативно экспортируются в управляющее ПО анализатора AnCom A-7/307;
    • анализ и интерпретация результатов сравнения рассчитанных в ПО WinTrakt и измеренных анализатором AnCom A-7/307 параметров позволяют:
      • произвести оценку качества измеряемого объекта, в т.ч. без вывода из эксплуатации тракта или его элементов;
      • выявить и устранить ошибки в организации схемы тракта и повреждённого элемента;
      • выявить и устранить причины отклонения измеренных действительных значений параметров объекта от расчетных номинальных и предельных;
      • повысить надежность и достоверность передачи информации по ВЧ тракту;
    • рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой;
    • существенное упрощение и ускорение процесса выявления ошибок в организации схемы тракта и повреждённого элемента благодаря возможности ПО WinTrakt моделировать в расчётной схеме ВЧ тракта:
      • ошибок в организации схемы ВЧ тракта, например, ошибочное присоединение на разных концах ВЛ к разным фазам, ошибочная подвеска заградителя в ответвлении на другой (нерабочей) фазе и т.д.;
      • повреждений того или иного элемента схемы тракта, например, ВЧЗ, ФП, КС, ВЧ кабеля.
  • Комплект поставки Trakt для AnCom A-7/307

    Наименование Количество
    Опция Trakt для AnCom A-7/307 1
