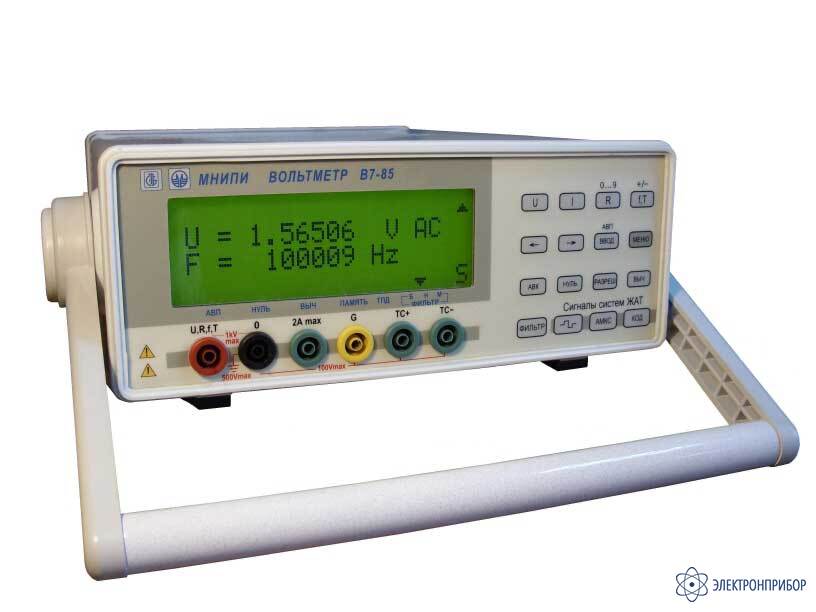

В7-85 — вольтметр универсальный

Сохранить в PDF Распечатать
  • Область применения вольтметра универсального В7-85

    Вольтметр универсальный В7-85 применяется для контроля и измерения электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также для измерения параметров электрических сигналов аппаратуры железнодорожной автоматики и телемеханики в условиях изготовителей, сервисных центрах и ремонтных подразделениях железных дорог.

    Назначение вольтметра универсального В7-85

    Вольтметр универсальный B7-85 предназначен для измерения напряжения постоянного тока, силы постоянного тока, среднего квадратического значения напряжения переменного тока, среднего квадратического значения силы переменного тока, среднего квадратического значения суммы напряжения постоянного и переменного токов синусоидальной формы, среднего квадратического значения суммы силы постоянного и переменного токов синусоидальной формы, сопротивления постоянному току, частоты, периода, временных интервалов, специальных сигналов систем интервального регулирования движения поездов.

    Вольтметр B7-85 обеспечивает функциональную, математическую и логическую обработку результатов измерений по девяти программам.

    Вольтметр В7-85 допускает совместную работу с высоковольтным щупом 80К-6 фирмы Fluke

    Особенности вольтметра универсального В7-85

    • Класс точности 0,01
    • 4-х строчный ЖК дисплей
    • Измерение среднеквадратичного значения суммы постоянных и переменных напряжений и токов
    • Измерение напряжения до 6 кВ (с делителем 80К-6)
    • Измерение частоты, периода, временных интервалов
    • Измерение параметров кодовых сигналов систем железнодорожной автоматики
  • Технические характеристики вольтметра универсального В7-85

    Параметр Значение
    Напряжение постоянного тока
    Диапазон измерений 200 мВ, 2, 20, 200, 1000 В
    Погрешность измерений ±0,01%
    Напряжение переменного тока
    Диапазон измерений 200 мВ, 2, 20, 200, 700 В
    Погрешность измерений ± (0,3…0,6)%
    Постоянный ток
    Диапазон измерений 0,2, 2, 20, 200 мА, 2, 20 А
    Погрешность измерений ±0,15%
    Переменный ток
    Диапазон измерений 0,2, 2, 20, 200 мА, 2, 20 А
    Погрешность измерений ±0,45%
    Сопротивление
    Диапазон измерений 0,2, 2, 20 кОм, 0,2, 2, 20 МОм, 0,2, 2 ГОм
    Погрешность измерений ±0,1%
    Общие данные
    Интерфейсы USB, RS-232C
    Питание (230) В, (50±1) Гц
    Потребляемая мощность 20 В · А
    Габаритные размеры 103х284х353 мм
    Масса 6,0 кг
  • Комплект поставки В7-85

    Наименование Количество
    1. Вольтметр универсальный В7-85 1
    2. Руководство по эксплуатации 1
