Вольтметры лабораторные

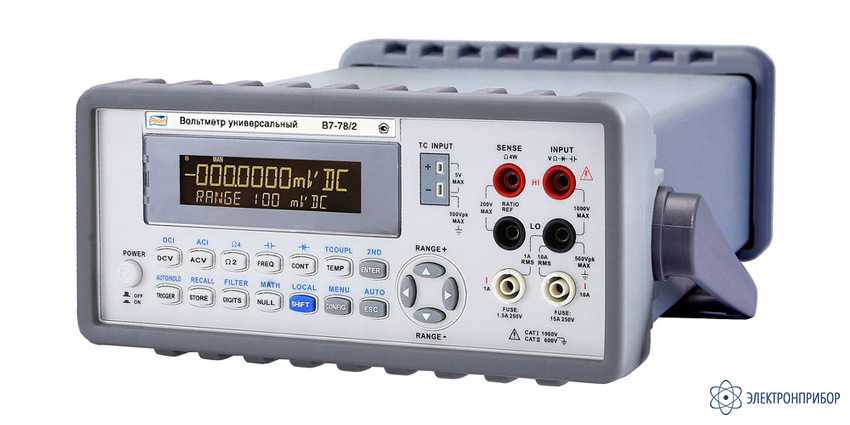

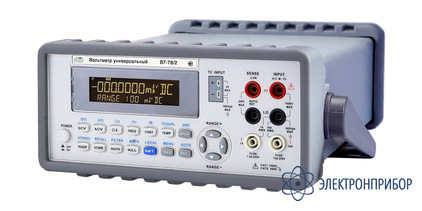

В7-78/2 — вольтметр универсальный цифровой

Код товара: 38198
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      69742-17 до 13.12.2027

    • Производитель

      АКИП

    Сертификаты

    Особенности вольтметра универсального цифрового В7-78/2:

    • Разрядность индикатора 6½ разрядов;
    • Высокая скорость измерений (во внутренний буфер): 50000 изм/сек (В7-78/2); 10000 изм/сек (В7-78/3); 2000 изм/сек (В7-78/1);
    • Двухстрочный дисплей: VFD с трехцветной индикацией – В7-78/1; монохромный ЖК-дисплей – В7-78/2, В7-78/3;
    • Одновременное отображение 2-х измерений (В7-78/2, В7-78/3);
    • 12 измерительных и 8 математических функций (мин/ макс/ среднее; дБ/ дБм; допусковый контроль; Δ-измерения);
    • Измерение отношения напряжений U1/U2 (пост);
    • Измерение с учетом формы сигнала и искажений True RMS;
    • Измерение температуры: с помощью термопар различных типов (В7-78/1, В7-78/2) и термосопротивления PT100;
    • Эмулирование языка программирования HP34401A/ 34410A/ 34411A (команды SCPI);
    • ПО для управления и передачи данных на компьютер;
    • Интерфейс: USBTMC, опция - GPIB (КОП) или RS-232;
    • Встраиваемый 10/ 20 канальный сканер: опция для В7-78/1 (кроме режима измерения силы тока).
  • Технические характеристики вольтметра универсального цифрового В7-78/2:

    Характеристики Параметры В7 - 78/1 В7 - 78/2 В7 - 78/3
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
    Разрешение 0,1 / 1 / 10/ 100 мкВ / 1 мВ
    Погрешность ± (0,0035 % изм. + 0,0005 % диапазона) ± (0,008 % изм. + 0,0045 % диапазона)
    Отношение напряжений U 1/ U 2 (постоянное)
    Входной импеданс 10 МОм для пределов 100 и 1000 В ;
    10 ГОм для остальных пределов
    10 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS ) Пределы измерений 100 мВ / 1 / 10 / 100 / 750 В (3 Гц...300 кГц)
    Отношение напряжений 0,1 / 1 / 10/ 100 мкВ / 1 мВ
    Погрешность ± (0,06 % изм. + 0,03 % диапазона) ± (0,12 % изм. + 0,04 % диапазона)
    ПОСТОЯННЫЙ ТОК Пределы измерений 10 / 100 мА / 1 / 3 А 10 / 100 мА / 1 /3 А / 10 А 10 / 100 мА / 1 / 10 А
    Разрешение 10 нА / 100 нА / 1 / 10 мкА
    Погрешность ± (0,05 % изм. + 0,0 05 % диапазона) ± (0,05% изм. + 0,01 % диапазона)
    Сопротивление шунта 5 Ом на пределе 10 / 100 мА
    0,1 Ом на пределе 1 / 3 А
    -
    ПЕРЕМЕННЫЙ ТОК (TRMS) Пределы измерений 1 / 3 А (3 Гц...5 кГц) 1 / 3 А / 10 А (3 Гц...5 кГц) 1 / 10 А (3 Гц...5 кГц)
    Разрешение 1 / 10 мкА
    Погрешность ± (0,1 %изм. + 0,0 04 %диапазона) ± (0,2 %изм. + 0,04%диапазона)
    СОПРОТИВЛЕНИЕ (2 - Х И 4 - Х ПРОВ.) Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
    Разрешение 100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом
    Погрешность ±(0,01 % изм. + 0,001 % диапазона) ±(0,02 % изм. + 0,002% диапазона)
    Ток через сопротивление 500 нА...1 мА в зависимости от предела -
    ЕМКОСТЬ Пределы измерений - 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ/ 1/ 10 мФ
    Ток через сопротивление - ± (1 % изм. + 0,5 % диапазона)
    Тестовый ток - 10/ 100 мкА/ 1 мА
    ПРОЗВОН ЦЕПИ Порог срабатывания 1 Ом ... 1 К Ом (по выбору); зав. уст. 100 Ом
    Тестовый ток 1 мА
    ПРОВЕРКА P-N ПЕРЕХОДА Тестовое напряжение 1 В (разрешение 10 мкВ)
    Тестовый ток 1 мА
    ЧАСТОТА, ПЕРИОД Диапазон измерений 3 Гц...300 кГц (от 333 мс до 3,3 мкс) 10 Гц...300 кГц (от 100 мс до 3,3 мкс)
    Входной уровень 100 мВ...750 В ср. кв.
    ТЕМПЕРАТУРА Диапазон измерений - 250 С ° ... + 1820 С ° 200 С ° ...+850 С ° (с по мощью терморе - зисторов типа PT 100)
    Термопары B , C , E , J , K , N , R , S , T Не поддерживает
    ОБЩИЕ ДАННЫЕ Интерфейс USBTMC (Test & Measurement Class)
    Напряжение питания 100/ 120/ 220/ 240 В; частота 50 / 60 Гц
    Размеры (Ш × В × Г) 2 24 × 113 × 373 мм 215 × 89 × 281 мм
    Масса 4 , 3 кг 2 , 23 кг
  • Комплект поставки В7-78/2

    Наименование Количество
    1 Вольтметр универсальный цифровой В7-78/2 1
    2 Измерительные провода 1
    3 Шнур питания 1
    4 Кабель USB 1
    5 Руководство по эксплуатации 1
    6 CD диск с ПО 1
  • Дополнительная комплектация В7-78/2
