Н4-12 (полный комплект) — универсальный вольтметр-калибратор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      37463-08

    Особенности универсального вольтметра-калибратора H4-12:

    • уникальные в мировой практике характеристики;
    • наивысшая точность;
    • уникальные функциональные возможности;
    • наименьшие масса и габариты;
    • наименьшая стоимость (на совокупность функций).

    Столь парадоксальное сочетание характеристик стало результатом оригинальных технических решений, в том числе и концептуальных. Прибор H4-12 является и генератором и измерителем (причем, обе эти функции чаще всего можно использовать одновременно). H4-12 позволяет заменить целую лабораторию, выполняющей аналогичные измерительные функции.

    Описание универсального вольтметра-калибратора H4-12:

    Базовый комплект H4-12 универсального вольтметра-калибратора состоит из следующих приборов:

    Н4-12 – калибратор-вольтметр универсальный, базовый, системообразующий прибор, представляющий собой:

    • функционально законченный вольтметр постоянного и переменного напряжения с диапазоном от 0,1 mV до 1000 V;
    • калибратор постоянного и переменного напряжения с максимальным значением выходного сигнала 200 V;
    • калибратор силы постоянного и переменного тока с максимальным значением выходного сигнала 2 А.

    Расширение диапазона напряжений обеспечивают высоковольтный (Н4-12БВ) и низковольтный (Н4-12БН) блоки, а расширение диапазона воспроизводимых токов – преобразователь напряжение-ток Я9-44.

    Н4-12БВ – блок высоковольтный. Расширяет диапазон воспроизводимых напряжений постоянного и переменного тока от 200 до 1000 V. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-12БВ;

    Н4-12БН – блок низковольтный. Расширяет диапазон измеряемых и воспроизводимых напряжений постоянного тока в область нановольтовых значений. Заявленная функция реализуется комплексом из двух приборов Н4-12 и Н4-12БН. При автономном использовании блок Н4-12БН функционирует как нановольтметр с батарейным питанием и диапазоном измерения от 1 nV до 20 mV, расширяя сервисные возможности комплекса. Например, блоком можно контролировать выход термопреобразователей при измерениях или сличениях, использовать при сличении нормальных элементов или их сравнениях со стандартным напряжением 1 V (блок точно фиксирует разность около 18 mV), использовать в качестве индикатора в мостовых схемах и т.п.;

    Н4-12МН – мера с напряжением 10 V. Мера предназначена для ежедневной калибровки базового прибора Н4-12 с целью обеспечения абсолютной точности, которая в данном случае определяется точностью меры. Операция калибровки – полуавтоматическая продолжительностью менее 1 минуты. Мера Н4-12МН является средством связи с мерами напряжения центральных метрологических органов. Это позволяет, не прерывая эксплуатации комплекса, отправлять меру Н4-12МН на освидетельствование (поверку) один раз в 90 дней, а поверку всего комплекса осуществлять не чаще чем один раз в год, реализуя точность, практически нормируемую для трехмесячного цикла поверки. Модификация Н4-12МН/1 отличается от меры напряжения Н4-12МН вдвое большей временной нестабильностью.

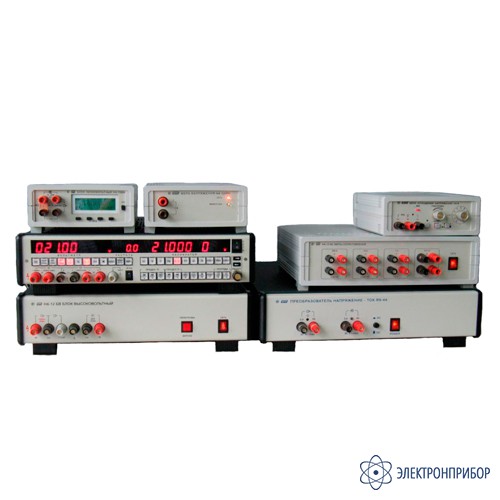

    Полный комплект H4-12 универсального вольтметра-калибратора состоит из базового комплекта H4-12 и дополнительных приборов представленых ниже:

    Я9-44 – преобразователь напряжение-ток. Расширяет диапазон воспроизводимых значений силы постоянного и переменного тока от 2 до 30 А;

    Н4-12МС – меры сопротивления. Является средством калибровки и поверки калибратора силы постоянного и переменного тока, а в совокупности с базовым прибором Н4-12 реализует режим измерения силы постоянного и переменного тока до 50 А;

    Н4-8 – мера отношения напряжений. Является средством метрологического обеспечения базового прибора Н4-12 для режимов измерения и воспроизведения напряжения постоянного тока (проверка линейности). Прибор – самоповеряемый, с автономным питанием. Мера отношения Н4-8 – однодекадный (1 – 10 V или 2 – 20 V) калибратор с ультралинейной характеристикой (до 0,00001 %), которым можно калибровать и проверять делители (с коэффициентом отношения до 1:10), а также основные пределы вольтметров (калибраторов). Из однозначной меры напряжения можно получить (с высокой точностью) 10 уровней напряжения: например, из меры с выходом 10 V – получить 1 V и наоборот, причем, без всяких ограничений и зависимости от межповерочного интервала.

  • Технические характеристики универсального вольтметра-калибратора H4-12:

    Характеристики калибратора напряжения постоянного тока Н4-12:

    Предел, UП Предел допускаемой основной погрешности: ± (% от U + % от UП)

    Выходное сопротивление Температурный коэффициент, % / °C
    24 часа
    tCAL ± 1 °C
    1 год
    tCAL ± 1 °C
    1 год
    tCAL ± 5 °C
    Калибратор напряжения постоянного тока 7 1/2 разрядной шкалой
    20 mV* 0.0005 + 0.0002 0.0009 + 0.0002 0.0017 + 0.0002 100 Ω 0.00015
    200 mV* 0.0005 + 0.00004 0.0008 + 0.00004 0.0015 + 0.00004 100 Ω 0.00015
    2 V 0.00025 + 0.000025 0.0005 + 0.000025 0.001 + 0.000025 < 0.0005 Ω 0.00005
    20 V 0.0001 + 0.000015 0.0003 + 0.000015 0.00075 + 0.000015 < 0.0005 Ω 0.00003
    200 V 0.00025 + 0.000025 0.0006 + 0.000025 0.001 + 0.000025 < 0.005 Ω 0.00005
    С Н4-12БВ
    1000 V 0.0003 + 0.00004 0.0006 + 0.00004 0.0012 + 0.00004 < 0.05 0.000065
    Быстродействующий калибратор напряжения постоянного тока с 6 1/2 разрядной шкалой
    0.2 V 0.001 + 0.00015 - 0.0015 + 0.00015 20 Ω 0.00018
    2 V 0.001 + 0.00015 - 0.0015 + 0.00015 < 0.0005 Ω 0.00012
    20 V 0.0008 + 0.00008 - 0.0015 + 0.0001 < 0.0005 Ω 0.0001
    200 V 0.001 + 0.00015 - 0.0015 + 0.00015 < 0.05 Ω 0.00012
    С Н4-12БВ
    1000 V 0.0015 + 0.0002 - 0.002 + 0.0002 < 0.5 Ω 0.00015
    *с Н4-12БН
    Примечание: На пределах 0,2V; 2V и 20V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.

    Характеристики вольтметра напряжения постоянного тока Н4-12:

    Предел, UП Предел допускаемой основной погрешности:
    ± (% от U + % от UП) (шкала 7 разрядов)
    24 часа
    tCAL ± 1°C
    90 дней
    tCAL ± 1°C
    1 год
    tCAL ± 1°C
    1 год
    tCAL ± 5°C
    20 mV* 0.0005 + 0.0002 0.0009 + 0.0002 0.0009 + 0.0002 0.0017 + 0.0002
    200 mV* 0.0005 + 0.00004 0.0008 + 0.00004 0.0008 + 0.00004 0.0015 + 0.00004
    2 V 0.00025 + 0.000025 0.00045 + 0.000025 0.0005 + 0.000025 0.001 + 0.000025
    20 V 0.0001 + 0.000015 0.0003 + 0.000015 0.0003 + 0.000015 0.00075 + 0.000015
    200 V 0.00025 + 0.000025 0.00045 + 0.000015 0.0005 + 0.000015 0.001 + 0.000015
    1000 V 0.0003 + 0.00003 0.0005 + 0.00003 0.0006 + 0.00003 0.0012 + 0.00003
    Предел, UП Максимальное значение Входное сопротивление Максимальное значение входного тока Температурный коэффициент, % / °C
    Дополнительные характеристики
    20 mV 22.000000 mV > 100 MΩ 100 pA 0.00015
    200 mV 220.00000 mV > 100 MΩ 100 pA 0.00015
    2 V 2.2000000 V > 10 GΩ 100 pA 0.00005
    20 V 22.000000 V > 10 GΩ 100 pA 0.00003
    200 V 210.00000 V 1.2 MΩ 0.00005
    1000 V 1010.0000 V 10 MΩ 0.000065
    *с Н4-12БН
    Примечание: На пределе 2V допускается увеличение погрешности на ± 1 µV, обусловленное воздействием термо э.д.с.

    Характеристики калибратора напряжения переменного тока Н4-12:

    Диапазон выходных напряжений: 50 µV – 200V, расширяемый до 1000V с высоквольтным блоком Н4-12БВ
    Форма сигнала: синусоидальная
    Формат:
    6 1/2 разрядов в частотном диапазоне до 100 kHz,
    5 1/2 разрядов в частотном диапазоне до 300 kHz,
    4 1/2 разряда в частотном диапазоне выше 300 kHz,
    Частотный диапазон:
    0.1 Hz - 1000 kHz для U ≤ 20V;
    0.1 Hz - 100 kHz для U ≤ 200V (на пределе “200V”);
    0.1 Hz - 30 kHz для U ≤ 700V;
    0.1 Hz - 20 kHz для U до 1000V

    Предел, UП Частота Предел допускаемой основной погрешности
    ± (% от U + % от UП)
    Относительной* Абсолютной
    1 год, tCAL ± 1°C 1 год, tCAL ± 1°C 2 года, tCAL ± 5°C
    0.2 V
    (0.05 – 210 mV)
    0.1 Hz – 20 kHz 0.004 + 0.001 0.005 + 0.001 0.01 + 0.001
    20 – 50 kHz 0.008 + 0.002 0.015 + 0.002 0.02 + 0.002
    50 – 100 kHz 0.014 + 0.003 0.025 + 0.003 0.03 + 0.003
    100 – 300 kHz 0.04 + 0.01 0.08 + 0.01 0.1 + 0.01
    300 – 500 kHz 0.05 + 0.015 0.12 + 0.015 0.2 + 0.02
    500 – 1000 kHz 0.15 + 0.02 0.15 + 0.02 0.3 + 0.03
    2 V
    (1 mV – 2.1 V)
    0.1 Hz – 20 kHz 0.0015 + 0.0005 0.0025 + 0.0005 0.006 + 0.0006
    20 – 50 kHz 0.0035 + 0.0005 0.0075 + 0.0005 0.015 + 0.001
    50 – 100 kHz 0.004 + 0.001 0.009 + 0.001 0.02 + 0.002
    100 – 300 kHz 0.02 + 0.003 0.03 + 0.003 0.05 + 0.005
    300 – 500 kHz 0.04 + 0.01 0.09 + 0.01 0.15 + 0.015
    500 – 1000 kHz 0.15 + 0.02 0.15 + 0.02 0.3 + 0.03
    20 V
    (10 mV – 21 V)
    0.1 Hz – 20 kHz 0.0012 + 0.0003 0.0027 + 0.0003 0.006 + 0.0006
    20 – 50 kHz 0.0035 + 0.0005 0.0075 + 0.0005 0.015 + 0.001
    50 – 100 kHz 0.004 + 0.001 0.009 + 0.001 0.02 + 0.002
    100 – 300 kHz 0.02 + 0.003 0.03 + 0.003 0.05 + 0.005
    300 – 500 kHz 0.04 + 0.01 0.09 + 0.01 0.15 + 0.015
    500 – 1000 kHz 0.15 + 0.02 0.15 + 0.02 0.3 + 0.03
    200 V
    (0.1 – 210 V)
    0.1 Hz – 20 kHz 0.0025 + 0.0005 0.005 + 0.0005 0.01 + 0.001
    20 – 50 kHz 0.005 + 0.001 0.01 + 0.001 0.02 + 0.002
    50 – 100 kHz 0.015 + 0.0015 0.015 + 0.0015 0.03 + 0.003
    С Н4-12БВ
    1000 V
    (100 – 1000 V)
    0.1 Hz – 20 kHz 0.0025 + 0.0005 0.005 + 0.0005 0.015 + 0.01
    20 – 30 kHz 0.015 + 0.002 0.02 + 0.002 0.05 + 0.005
    * Погрешность относительно калибровочных эталонов
    Время установления выходного напряжения 40 ms;
    при изменениях частоты и пределов 200 ms.
    Примечание: Нижняя граница диапазона на пределе 0.2V (0.05 mV) обеспечивается в полосе частот до 100 kHz. Для частот выше 100 kHz она линейно нарастает до значения 1 mV на частоте 1000 kHz.

    Характеристики вольтметра напряжения переменного тока Н4-12

    Широкий частотный диапазон от 20 Hz до 1 MHz.

    Измерение переменного напряжения обеспечивается двумя типами преобразователей переменного напряжения: преобразователем СВЗ (средневыпрямленного значения) и преобразователем СКЗ (среднеквадратического значения). Этими преобразователями обеспечивается высокоточное измерение синусоидального напряжения на пяти пределах измерения с разрешающей способностью 0.1 µV на пределе 0.2V и 1 mV на пределе 1000V.

    Предел,
    UП
    Частота (kHz) Предел допускаемой основной погрешности  ± (% от U + % от UП)
    Относительная погрешность** Абсолютная погрешность
    1 год, tCAL ± 1°C 1 год, tCAL ± 1°C 2 года, tCAL ± 5°C
    Метрологические характеристики вольтметра с СВЗ-преобразователем
    0.2 V
    (0.2–300 mV)*
    0.02 – 0.2 0.006 + 0.002 0.006 + 0.002 0.01 + 0.002
    0.2 – 20 0.004 + 0.001 0.005 + 0.001 0.01 + 0.001
    20 – 50 0.008 + 0.002 0.015 + 0.002 0.02 + 0.002
    50 – 100 0.014 + 0.003 0.025 + 0.003 0.03 + 0.003
    100 – 300 0.04 + 0.01 0.085 + 0.01 0.1 + 0.01
    300 – 500 0.05 + 0.015 0.12 + 0.015 0.2 + 0.02
    500 – 1000 0.15 + 0.03 0.15 + 0.03 0.3 + 0.03
    2 V
    (0.1 – 3 V)
    0.02 – 0.2 0.005 + 0.0005 0.005 + 0.0005 0.007 + 0.0007
    0.2 – 20 0.0015 + 0.0005 0.0025 + 0.0005 0.006 + 0.0006
    20 – 50 0.0035 + 0.0005 0.0075 + 0.0005 0.015 + 0.001
    50 – 100 0.004 + 0.001 0.009 + 0.001 0.02 + 0.002
    100 – 300 0.015 + 0.0025 0.025 + 0.00025 0.05 + 0.005
    300 – 500 0.04 + 0.01 0.09 + 0.01 0.15 + 0.015
    500 – 1000 0.15 + 0.02 0.15 + 0.02 0.3 + 0.03
    20 V
    (1 – 30 V)
    0.02 – 0.2 0.005 + 0.0005 0.005 + 0.0005 0.007 + 0.0007
    0.2 – 20 0.0012 + 0.0003 0.0027 + 0.0003 0.006 + 0.0006
    20 – 50 0.0035 + 0.0005 0.0075 + 0.0005 0.015 + 0.001
    50 – 100 0.004 + 0.001 0.009 + 0.001 0.02 + 0.002
    100 – 300 0.015 + 0.0025 0.025 + 0.0025 0.05 + 0.005
    300 – 500 0.04 + 0.01 0.09 + 0.01 0.15 + 0.015
    500 – 1000 0.15 + 0.02 0.15 + 0.02 0.3 + 0.03
    200 V
    (10 – 300 V)
    0.02 – 0.2 0.005 + 0.001 0.005 + 0.001 0.01 + 0.001
    0.2 – 20 0.0025 + 0.0005 0.005 + 0.0005 0.01 + 0.001
    20 – 50 0.005 + 0.001 0.01 + 0.001 0.02 + 0.002
    50 – 100 0.015 + 0.0015 0.015 + 0.0015 0.035 + 0.0035
    1000 V
    (100 – 1100V)
    0.02 – 0.2 0.005 + 0.001 0.005 + 0.001 0.015 + 0.001
    0.2 – 20 0.0025 + 0.0005 0.005 + 0.0005 0.015 + 0.001
    20 – 50 0.015 + 0.002 0.02 + 0.002 0.05 + 0.002
    50 – 100 0.05 + 0.005 0.05 + 0.005 0.1 + 0.005

    *Нижняя граница диапазона “0.2V” (0.2 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV на частоте 1MHz.
    **Погрешность относительно калибровочных эталонов.
    Примечания:
    1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %, а для сигналов с частотой 100 kHz и ниже – не более 0.25 %
    2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
    3. Погрешность нормирована для U ≤ 1.1 UП

    Характеристики вольтметра напряжения переменного тока Н4-12:

    Предел,
    UП
    Частота (kHz) Предел допускаемой основной
    погрешности ± (% от U + % от UП)
    Температурный коэффициент % от U/°C
    (для режимов СВЗ и СКЗ)
    1 год, tCAL ± 1°C 2 года, tCAL ± 5°C
    Метрологические характеристики вольтметра СКЗ-преобразователем
    0.2 V
    (0.3 – 300 mV)*
    0.02 – 0.2 0.004 + 0.002 0.01 + 0.002 0.001
    0.2 – 20 0.006 + 0.003 0.01 + 0.005 0.001
    20 – 50 0.02 + 0.005 0.03 + 0.01 0.002
    50 – 100 0.05 + 0.01 0.07 + 0.02 0.004
    100 – 300 0.1 + 0.02 0.15 + 0.03 0.01
    300 – 1000 0.5 + 0.2 0.5 + 0.2 0.035
    2 V
    (0.2 – 3 V
    20 V
    (2 – 30 V)
    0.02 – 0.2 0.0025 + 0.0005 0.006 + 0.0006 0.0006
    0.2 – 20 0.006 + 0.001 0.01 + 0.002 0.0006
    20 – 50 0.02 + 0.002 0.03 + 0.003 0.0015
    50 – 100 0.04 + 0.004 0.05 + 0.005 0.0025
    100 – 300 0.1 + 0.01 0.15 + 0.015 0.005
    300 – 1000 0.4 + 0.1 0.5 + 0.1 0.03
    200 V
    (20 – 300 V)
    1000 V
    (200 – 1010 V)
    0.02 – 0.2 0.003 + 0.0005 0.006 + 0.0006 0.0006
    0.2 – 20 0.006 + 0.001 0.01 + 0.001 0.001
    20 – 50 0.03 + 0.003 0.04 + 0.004 0.003
    50 – 100 0.05 + 0.01 0.07 + 0.01 0.01

    *Нижняя граница диапазона “0.2V” (0.3 mV) гарантируется в полосе частот до 100 kHz. Для частот выше 100 kHz оно линейно нарастает до 1 mV.
    Примечания:
    1. Погрешность нормируется для синусоидальных сигналов с содержанием гармоник (Кг) не более 1 %
    2. В частотном диапазоне от 20 до 40 Hz первая составляющая в выражении погрешности удваивается
    3. Погрешность нормирована для U ≤ 1.1 UП

    Калибратор силы тока Н4-12:

    Предел,
    IП
    Предел допускаемой основной погрешности ± (% от I + % от IП) Напряжение на нагрузке Выходное сопротивление Температурный коэффициент
    ±  (% от I + % от IП) / °C
    1 год, tCAL ± 1°C 1 год, tCAL ± 5°C
    Характеристика калибратора силы постоянного тока
    2 mA 0.0025 + 0.00025 0.005 + 0.0005 4 V > 500 MΩ 0.00025 + 0.000025
    20 mA 0.0025 + 0.00025 0.005 + 0.0005 4 V > 50 MΩ 0.00025 + 0.000025
    200 mA 0.0025 + 0.0005 0.006 + 0.0006 4 V > 5 MΩ 0.00025 + 0.00005
    2000 mA 0.005 + 0.0005 0.01 + 0.001 4 V > 0.5 MΩ 0.0005 + 0.00005
    С Я9-44
    20 A 0.025 + 0.0025 0.05 + 0.005 1.5 V > 3 kΩ 0.0025 + 0.00025
    20 – 30 A 0.05 % 0.1 % 1 V > 3 kΩ 0.005
    Предел, IП
    (диапазон)
    Частота Предел допускаемой основной погрешности  ± (% от I + % от IП)

    Выходное сопротивление, не менее Коэффициент гармоник (%) Температурный коэффициент
    ± % / °C
    1 год, tCAL±1°C 2 года, tCAL ± 5°C
    Характеристика калибратора силы переменного тока
    2 mA
    (1 µA – 2.1 mA)
    0.1 – 200 Hz 0.015 + 0.0015 0.025 + 0.0025 30 MΩ 0.015 0.0015
    0.2 – 1 kHz 0.025 + 0.0025 0.035 + 0.0035 10 MΩ 0.015 0.0025
    1 – 10 kHz 0.05 + 0.005 0.075 + 0.0075 10 MΩ / f* 0.015·f 0.005
    20 mA
    (0.01 – 21 mA)
    0.1 – 200 Hz 0.015 + 0.0015 0.025 + 0.0025 3 MΩ 0.015 0.0015
    0.2 – 1 kHz 0.025 + 0.0025 0.035 + 0.0035 1 MΩ 0.015 0.0025
    1 – 10 kHz 0.05 + 0.005 0.075 + 0.0075 0.5 MΩ / f 0.015·f 0.005
    200 mA
    (0.1 – 210 mA)
    0.1 – 200 Hz 0.015 + 0.0015 0.025 + 0.0025 300 kΩ 0.015 0.0015
    0.2 – 1 kHz 0.025 + 0.0025 0.035 + 0.0035 100 kΩ 0.015 0.0025
    1 – 10 kHz 0.05 + 0.005 0.075 + 0.0075 50 kΩ / f 0.015·f 0.005
    2000 mA
    (1 – 2100 mA)
    0.1 – 200 Hz 0.02 + 0.002 0.03 + 0.003 30 kΩ 0.03 0.002
    0.2 – 1 kHz 0.03 + 0.003 0.05 + 0.005 10 kΩ 0.05 0.003
    1 – 10 kHz 0.1 + 0.01 0.15 + 0.015 5 kΩ / f 0.05·f 0.01
    С Я9-44
    20 A
    (1 – 20 A)

    (20 – 30 A)

    0.1 – 200 Hz 0.03 + 0.003 0.05 + 0.005 1 kΩ   0.03 0.003
    0.2 – 1 kHz 0.05 + 0.005 0.08 + 0.008 200 Ω 0.05 0.005
    1 – 10 kHz (0.05 +0.005)·f (0.08 +0.008)·f 100 Ω / f 0.05·f 0.01
    0.03 – 1 kHz 0.1 0.15 200 Ω 0.05 0.01
    1 – 5 kHz 0.3 0.3 50 Ω / f 0.05·f 0.01

    *f – частота (kHz)

    Время установления выходного тока 50 ms;
    при изменении предела или полярности 200 ms.

    Н4-12БН в автономном режиме работы:

    1. Нановольтметр
    2. Высокочувствительный усилитель
    3. Делитель с низким уровнем э.д.с.

    Предел (mV) Разрешающая способность при усреднении показаний Погрешность ± (% от U + nV) tCAL ± 5 °C Погрешность ± (% от U + nV) tCAL ± 5 °C Входное сопротивление
    за 1-2s за 4-8s
    Характеристики нановольтметра
    Диапазон: 5 nV – 21 mV (с автоматическим выбором пределов измерения)
    2.500000 5 nV 1 nV менее 0.0 05 + 25 < 100 pA > 50 МΩ
    5.00000 (> 2.5 mV) 10 nV 10 nV
    10.00000 (> 5 mV) 20 nV 10 nV
    20.00000 (> 10 mV) 100 nV 50 nV
    Параметр Значение
    Питание Аккумуляторные батареи на 30 часов непрерывной работы
    Интерфейс RS-232
    Время прогрева 30 минут

    Меры сопротивления Н4-12МC:

    Номинал (Ω) Допуск Предел допускаемой погрешности, 1 год, ±5 °C Дополнительная погрешность в частотном диапазоне Т.К.С. % /°C Допускаемая сила тока
    до 1 kHz до 5 kHz до 20 kHz
    100 ± 0.03 % ± 0.003 % ± 0.005 % ± 0.01 % ± 0.01 % 0.0002 30 mA
    10 ± 0.03 % ± 0.003 % ± 0.005 % ± 0.01 % ± 0.01 % 0.0002 200 mA
    1 ± 0.03 % ± 0.003 % ± 0.005 % ± 0.01 % ± 0.02 % 0.0002 2000 mA
    0.1 ± 0.1 % ± 0.01 % ± 0.01 % ±(0.01·f[kHz])% ±(0.01·f[kHz])% 0.0003 20 A*
    *50 А – при двукратном увеличении погрешности

    Мера отношения напряжений Н4-8:

    Параметр Значение
    Установка напряжений постоянного тока Ступенчатая в пределах одной декады на пределах 10V (10 × 1V) и 20V (10 × 2V) с нелинейностью до 0.00001 %
    Выходное сопротивление 150 Ω на одну ступень декады (максимальное выходное сопротивление 750 Ω)
    Высокая линейность характеристики Достигается самоповеркой
    Питание от аккумуляторов Непрерывная работа в течение 24 часов

    Общие характеристики универсального вольтметра-калибратора H4-12:

    Параметр Значение
    Стандартный интерфейс RS-232 (EIA- 232E, EIA-232D) (кроме Н4-8, Н4-12МН, Н4-12МС)
    Требования к температуре окружающего воздуха диапазон рабочих температур от 5 °C до 40 °C;
    диапазон температур для калибровки прибора от 15 °C до 30 °C;
    диапазон предельных температур хранения, транспортирования от -25 °C до +55 °C
    Внимание! При выпуске приборы калибруются при температуре 23 °C ± 1 °C
    Относительная влажность < 80 % до 30 °C, < 65 % до 40 °C
    (В нерабочих условиях < 95 % до 35 °C)
    Питание от сети с напряжением 230V ± 23V с частотой 47 до 63 Hz
    Потребляемая мощность:
    Н4-12
    Н4-12БВ
    Н4-12МН
    Я9-44

    100 VA
    200 VA
    10 VA
    360 VA
    Габаритные размеры:
    Н4-12
    Н4-12 БВ
    Я9-44
    Н4-12 МС
    Н4-12 МН
    Н4-12 БН
    Н4-8

    80 × 365 × 460 мм
    80 × 365 × 460 мм
    80 × 365 × 460 мм
    75 × 290 × 260 мм
    62 × 160 × 200 мм
    62 × 160 × 200 мм
    62 × 160 × 200 мм
    Вес:
    Н4-12
    Н4-12 БВ
    Я9-44
    Н4-12 МС
    Н4-12 МН
    Н4-12 БН
    Н4-8

    9.9 кг
    10.8 кг
    7.8 кг
    1.3 кг
    1.3 кг
    1.3 кг
    3 кг
  • Комплект поставки Н4-12 (полный комплект)

    Наименование Количество
    1 Калибратор-вольтметр Н4-12 1
    2 Блок высоковольтный Н4-12БВ 1
    3 Блок низковольтный Н4-12БН 1
    4 Мера с напряжением 10 V Н4-12МН 1
    5 Преобразователь напряжение-ток Я9-44 1
    6 Меры сопротивления Н4-12МС 1
    7 Мера отношения напряжений Н4-8 1
  • Дополнительная комплектация Н4-12 (полный комплект)

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      Н4-12МС, мера сопротивления

      Н4-12МС используются в качестве образцовых сопротивлений при измерении силы постоянного и переменного тока калибраторов силы постоянного и переменного тока (синусоидальной формы). Применяемость: метрологические и испытательные подразделения различных отраслей пром-ти.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      Н4-8, мера отношения напряжений

        Предназначен для определения линейности основных пределов вольтметров, калибраторов, аналого-цифровых преобразователей, делителей и т.п., а также для расширения диапазона однозначных мер напряжения и ЭДС.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      Я9-44, преобразователь напряжение-ток

      Я9-44 – преобразователь напряжение-ток. Расширяет диапазон воспроизводимых значений силы постоянного и переменного тока от 2 до 30 А.

  • Модификации Н4-12 (полный комплект)
