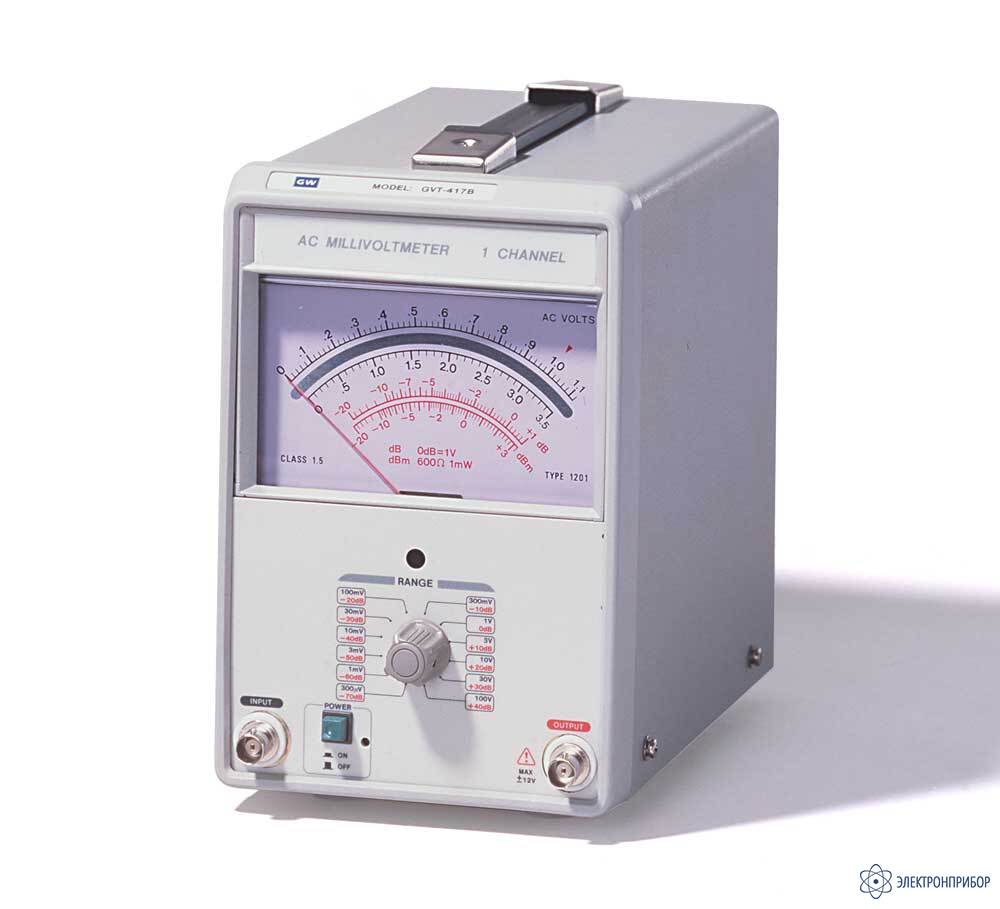

GVT-417B — вольтметр переменного тока

Код товара: 21880
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      23640-02 до 01.11.2007

    • Производитель

      GW Instek, Тайвань

    Назначение вольтметра переменного тока GVT-417B:

    Вольтметр переменного тока GVT-417B: Измерение среднеквадратического значения переменного напряжения синусоидальной формы на пределах от 300 мкВ до 100 В; Диапазон рабочих частот 10 Гц … 1 МГц; Измерение относительных уровней на пределах от минус 70 дБ до 40 дБ; Измерение относительных уровней в дБ и дБм; Выход широкополосного усилителя для каждого канала; Простота, компактность, надёжность; Масса 2,7 кг.

  • Технические характеристики вольтметра переменного тока GVT-417B:

    Параметр Значения
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Предел измерения 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
    Шкала измерения От 0 до 1,0 (расширение до 1,12)
    От 0 до 3,1 (3,2) (расширение до 3,5)
    Диапазон рабочих частот 10 Гц - 1 МГц, синусоидальной сигнал
    Погрешность измерения ± 3% (относительно 1 кГц)
    Дополнительная погрешность, обусловленная изменением напряжения питания (10%) ± 0,5%
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
    Предел измерения -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
    Шкала измерения От -20 дБ до 0 дБ (расширение до 1 дБ)
    Опорный уровень 0 дБ = 1 В
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
    Предел измерения -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБм
    Шкала измерения От -20 дБм до 2 дБм (расширение до 3,2 дБм)
    Опорный уровень 0 дБм = 1 мВт на 600 Ом
    ИЗМЕРИТЕЛЬНЫЙ ВХОД
    Количество входов Канал 1
    Режимы работы Независимый
    Неравномерность АЧХ входного сигнала (отн. 1 кГц) < 3% в полосе 20 Гц - 200 кГц
    < 10% в полосе 10 Гц - 1 МГц
    Коэффициент гармоник входного сигнала < 2% (относительно 1 кГц)
    Входной импеданс 1 МОм / 50 пФ
    Максимальное входное напряжение 300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В
    500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
    Сопротивление изоляции (вход-корпус) 0,1 Ом
    Максимальное напряжение (вход-корпус) 0 В
    ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
    Выходное напряжение 0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки
    Неравномерность АЧХ выходного сигнала (отн. 1 Гц) < 3% в полосе 10 Гц - 1 МГц, без нагрузки
    Максимальное напряжение (выход-корпус) ± 12 Впик
    ОБЩИЕ ДАННЫЕ
    Количество индикаторов Одно показывающее устройство (черная стрелка)
    Напряжение питания 115 / 230 В ± 10%, 50/60 Гц
    Габаритные размеры 130 х 210 х295 мм
    Масса 2,7 кг
  • Комплект поставки GVT-417B

    Наименование Количество
    1. Вольтметр переменного тока GVT-417B 1
    2. Шнур питания 1
    3. Измерительный кабель GTL-101 1
    4. Руководство по эксплуатации 1
