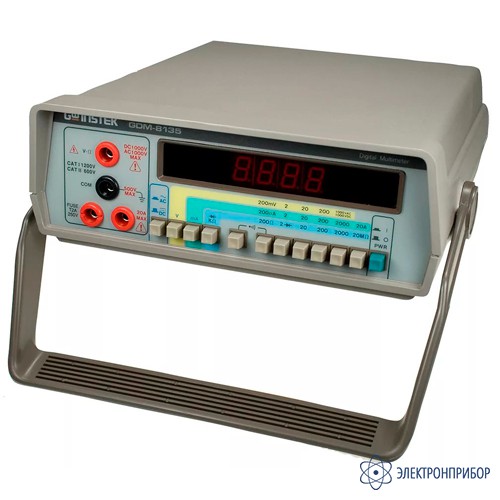

GDM-8135 — вольтметр универсальный

Сохранить в PDF Распечатать
  • Особенности вольтметра универсального GDM-8135:

    • Цифровой СД-дисплей с индикацией 4 разряда;
    • Измерение постоянного/переменного напряжения (до 1200 В) и тока (до 20 А), сопротивления (до 20 МОм), испытание p-n переходов, прозвон цепи;
    • Базовая погрешность 0,1%
    • Диапазон рабочих частот до 40 кГц;
    • Высокое разрешение;
    • Автоматическая установка нуля;
    • Защита от переполюсовки и перегрузки.
  • Технические характеристики вольтметра универсального GDM-8135:

    Параметр Значение
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 200 мВ / 2 / 20 / 200 / 1200 В
    Разрешение 100 мкВ / 1 / 10 / 100 мВ / 1 В
    Погрешность измерения ± (0,1% + 1 ед. мл. разряда)
    Входной импеданс 10 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 200 мВ / 2 / 20 / 200 / 1000 В
    Разрешение 00 мкВ / 1 / 10 / 100 мВ / 1 В
    Рабочая полоса частот 40 Гц...40 кГц
    ± (0,5 % + 1 ед. мл. разряда), 40 Гц ...1 кГц
    ± (1...5 % + 1 ед. мл. разряда), 1...40 кГц
    Погрешность измерений 10 МОм/100 пФ
    ПОСТОЯННЫЙ ТОК
    Пределы измерений 200 мкА / 2 / 20 / 200 / 2000 мА / 20 А
    Разрешение 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА
    Погрешность измерения ± (0,2% + 1 ед. мл. разряда)
    ± (0,3...0,5 % + 1 ед. мл. разряда) на пределе 2000 мА/20 А
    ПЕРЕМЕННЫЙ ТОК
    Пределы измерений 200 мкА / 2 / 20 / 200 / 2000 мА / 20 А
    Разрешение 0,1 / 1 / 10 / 100 мкА / 1 / 10 мА
    Рабочая полоса частот 40 Гц...20 кГц
    Погрешность измерения (0,5 % + 1 ед. мл. р.), 40 Гц...2 кГц
    ± (1...2 % + 1 ед. мл. разряда), 20 Гц....20 кГц
    СОПРОТИВЛЕНИЕ
    Пределы измерений 200 Ом / 2 / 20 / 200 / 2000 кОм / 20 МОм
    Разрешение 100 мОм / 1 / 10 / 100 Ом / 1 / 10 кОм
    Погрешность измерения ± (0,2...0,5 % + 1 ед. мл. разряда)
    Максимальное входное напряжение 300 В AC/DC
    ИСПЫТАНИЕ P-N ПЕРЕХОДА
    Тестовый ток 1 мА
    Максимальное входное напряжение 300 В AC/DC
    ПРОЗВОН ЦЕПИ
    Порог срабатывания 10 Ом
    Максимальное входное напряжение 300 В AC/DC
    ОБЩИЕ ДАННЫЕ
    Дисплей 4 разряда, СДИ
    Условия эксплуатации 0 °С...50 °С; относительна влажность не более 90 %
    Напряжение питания 100 / 120 / 220 / 240 В (± 10 %), 50 / 60 / 400 Гц
    Габаритные размеры 240 × 90 × 280 мм
    Масса 1,4 кг
  • Комплект поставки GDM-8135

    Наименование Количество
    1 Вольтметр универсальный GDM-8135 1
    2 Шнур питания 1
    3 Измерительный провод GTL-107 1
    4 Руководство по эксплуатации 1
