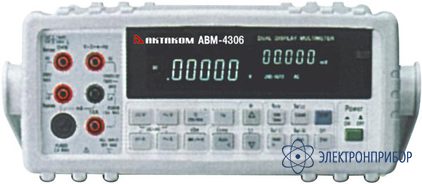

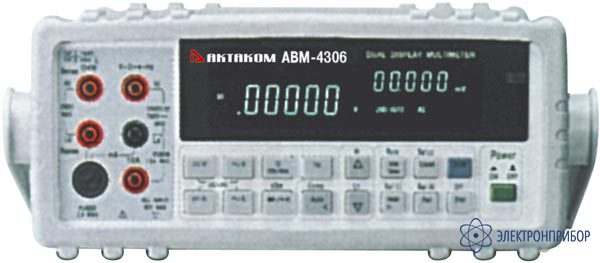

АВМ-4306 — вольтметр (мультиметр)

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      27587-04

    • Производитель

      АКТАКОМ

    Описание АВМ-4306:

    АВМ-4306 универсальный вольтметр. Мультиметр АВМ-4306 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты.

    Мультиметр имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д. Полученные данные могут быть переданы в персональный компью-тер по интерфейсу RS-232 или распечатаны на принтере.

    Соответствие продукции требованиям ГОСТ Р 51350-99, ГОСТ Р 51522-99 подтверждено сертификатом соответствия РОСС TW.АЯ 46.A01238.
    Прибор зарегистрирован в Государственном реестре средств измерений под № 27587-04.
    Сертификат утверждения типа ТW.C.34.011.A №18515.

  • Технические характеристики АВМ-4306:

    Общие характеристики

    Параметр Значение
    Время прогрева не менее 30 мин.
    Температурный коэффициент 0,15 х погрешность/°С (в диапазонах 0...18 °С и 28...50 °С)
    Интерфейс RS-232:
    скорость передачи данных, бод
    длина последовательности
    четность
    бит остановки
    отклик
    режим печати

    9600, 4800, 2400, 1200, 600, 300
    7 или 8 бит
    чет/нечет/нет
    1-й или 2-й
    вкл/выкл
    вкл/выкл
    Рабочие условия эксплуатации:
    температура окружающей среды
    влажность

    0...50 °С
    0...80%, при температуре 0...28 °С (не более 75 % при измерении сопротивления более 12 МОм);
    0...70%, при температуре 28...35 °С;
    0...50%, при температуре 35...50 °С
    Условия хранения –20...+60 °С при влажности 0...80%
    Питание 100/120/220/240 В ±10%, 50/60 Гц
    Потребляемая мощность 16 ВА
    Срок службы 6 лет
    Габаритные размеры, мм (длина, ширина, высота) 255x305x105
    Масса 3 кг.

    Основная абсолютная погрешность нормирована как ±(% от измеренного значения + n е.м.р.), где е.м.р. — номинальная цена единицы наименьшего разряда прибора.

    Измерение постоянного напряжения:

    Скорость измерений Диапазон Разрешение Макс. показание Погрешность измерений
    Медленная
    S (2 изм/с)
    120 мВ 1 мкВ 119,999 0,012 + 8*
    Медленная
    S (2 изм/с)
    1,2 В 10 мкВ 1,19999 0,012 + 5
    Медленная
    S (2 изм/с)
    12 В 100 мкВ 11,9999 0,012 + 5
    Медленная
    S (2 изм/с)
    120 В 1 мВ 119,999 0,012 + 5
    Медленная
    S (2 изм/с)
    1000 В 10 мВ 1000,00 0,012 + 5
    Средняя
    M (5 изм/с)
    400 мВ 10 мкВ 399,99 0,012 + 5
    Средняя
    M (5 изм/с)
    4 В 100 мкВ 3,9999 0,012 + 5
    Средняя
    M (5 изм/с)
    40 В 1 мВ 39,999 0,012 + 5
    Средняя
    M (5 изм/с)
    400 В 10 мВ 399,99 0,012 + 5
    Средняя
    M (5 изм/с)
    1000 В 100 мВ 1000,0 0,012 + 5
    Полная
    F (20 изм/с)
    400 В 100 мкВ 399,9 0,012 + 5
    Полная
    F (20 изм/с)
    4 В 1 мВ 3,999 0,012 + 5
    Полная
    F (20 изм/с)
    40 В 10 мВ 39,99 0,012 + 5
    Полная
    F (20 изм/с)
    400 В 100 мВ 399,9 0,012 + 5
    Полная
    F (20 изм/с)
    1000 В 1 В 1000 0,012 + 5

    * При использовании режима относительных измерений (REL).
    Максимальное допустимое входное напряжение между входными разъемами: ±1000 В.
    Входной импеданс: 10 МОм ±15 %, не более 120 пФ.
    Примечание:
    При работе в режиме «AC+DC» (с вторичным дисплеем) с включенной функцией измерения напряжения постоянного и переменного тока входной делитель постоянного напряжения (10 МОм) соединяется параллельно с делителем переменного напряжения (1 МОм).

    Степень подавления помех:

    Параметр Значение
    Степень подавления помех общего вида (несбалансированный импеданс 1 кОм), переменный ток 50 Гц ±0,1% и постоянный ток более 90 дБ
    Степень подавления помех нормального вида, переменный ток 50 Гц ±0,1% более 50 дБ



    Измерение переменного напряжения:

    Разрешение и максимальное показание

    Диапазон Разрешение Максимальное показание
    S M,F F M S F M S
    120 мВ 400 мВ 100 мкВ 10 мкВ 1 мкВ 399,9 399,99 199,999
    1,2 В 4 В 1 мВ 100 мкВ 10 мкВ 3,999 3,9999 1,99999
    12 В 40 В 10 мВ 1 мВ 100 мкВ 39,99 39,999 11,9999
    120 В 400 В 100 мВ 10 мВ 1 мВ 399,9 399,99 119,999
    750 В 750 В 1 В 100 мВ 10 мВ 750 750,0 750,00

    Погрешность измерений:

    Диапазон частот 20...45 Гц 45 Гц...10 кГц 10...30 кГц 30...100 кГц
    Медленная скорость измерений S (2 изм/с)
    120 мВ 1 + 100 0,2 + 100 1,5 + 300 5 + 300
    1,2 В 1 + 100 0,2 + 100 1 + 100 3 + 200
    12 В 1 + 100 0,2 + 100 1 + 100 3 + 200
    120 В 1 + 100 0,2 + 100 1 + 100 3 + 200
    750 В 1 + 100 0,2 + 100 1 + 100 3 + 200
    Средняя скорость измерений M (5 изм/с)
    400 мВ 1 + 40 0,2 + 40 1,5 + 80 5 + 120
    4 В 1 + 40 0,2 + 40 1 + 40 3 + 80
    40 В 1 + 40 0,2 + 40 1 + 40 3 + 80
    400 В 1 + 40 0,2 + 40 1 + 40 3 + 80
    750 В 1 + 40 0,2 + 40 1 + 40 3 + 80
    Полная скорость измерений F (20 изм/с)
    400 мВ 1 + 5 0,2 + 5 1,5 +10 5 + 15
    4 В 1 + 5 0,2 + 5 1 + 5 3 + 10
    40 В 1 + 5 0,2 + 5 1 + 5 3 + 10
    400 В 1 + 5 0,2 + 5 1 + 5 3 + 10
    750 В 1 + 5 0,2 + 5 1 + 5 3 + 10

    • Измерение истинного среднеквадратичного значения (СКЗ).
    • Величина входного сигнала: не менее 5% от полной шкалы.
    • Коэффициент амплитуды: 3:1 по полной шкале.
    • Входной импеданс: 1 МОм, не более 120 пФ.
    • Максимально допустимое напряжение на входе: 750 В СКЗ.
    • Время отклика: около 1,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

      Измерение переменного напряжения (с постоянной состовляющей):

      Диапазон Разрешение Максимальное показание
      S M,F F M S F M S
      120 мВ 400 мВ 100 мкВ 10 мкВ 1 мкВ 399,9 399,99 199,999
      1,2 В 4 В 1 мВ 100 мкВ 10 мкВ 3,999 3,9999 1,19999
      12 В 40 В 10 мВ 1 мВ 100 мкВ 39,99 39,999 11,9999
      120 В 400 В 100 мВ 10 мВ 1 мВ 399,9 399,99 119,999
      750 В 750 В 1 В 100 мВ 10 мВ 750 750,0 750,00

      Погрешность измерений:

      Диапазон частот 45 Гц...10 кГц 10...30 кГц 30...100 кГц
      Медленная скорость измерений S (2 изм/с)
      120 мВ 0,2 + 100 1,5 + 300 5 + 300
      1,2 В 0,2 + 100 1 + 100 3 + 200
      12 В 0,2 + 100 1 + 100 3 + 200
      120 В 0,2 + 100 1 + 100 3 + 200
      750 В 0,2 + 100 1 + 100 3 + 200
      Средняя скорость измерений M (5 изм/с)
      400 мВ 0,2 + 45 1,5 + 83 5 + 125
      4 В 0,2 + 45 1 + 43 3 + 83
      40 В 0,2 + 45 1 + 43 3 + 83
      400 В 0,2 + 45 1 + 43 3 + 83
      750 В 0,2 + 45 1 + 43 3 + 83
      Полная скорость измерений F (20 изм/с)
      400 мВ 0,2 + 7 1,5 + 12 5 + 18
      4 В 0,2 + 7 1 + 7 3 + 12
      40 В 0,2 + 7 1 + 7 3 + 12
      400 В 0,2 + 7 1 + 7 3 + 12
      750 В 0,2 + 7 1 + 7 3 + 12

    • Измерение истинного среднеквадратичного значения (СКЗ).
    • Величина входного сигнала: не менее 5 % от полной шкалы.
    • Коэффициент амплитуды: 3:1 по полной шкале.
    • Входной импеданс: 1 МОм, не более 120 пФ.
    • Максимально допустимое напряжение на входе: 750 В СКЗ.
    • Время отклика: около 2,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

      Измерение сопротивления:

      Скорость измерений Диапазон Разрешение Макс. показане Тест. ток Погрешность
      2-пров.  4-пров.
      Медленная
      S (1-2 изм/с)
      120 Ом 1 мОм 119,999 0,5 мА 0,1 + 8* 0,05 + 8
      Медленная
      S (1-2 изм/с)
      1,2 кОм 10 мОм 1,19999 0,5 мА 0,08 + 5 0,05 + 5
      Медленная
      S (1-2 изм/с)
      12 кОм 100 мОм 11,9999 100 мкА 0,06 + 5 0,05 + 5
      Медленная
      S (1-2 изм/с)
      120 кОм 1 Ом 119,999 10 мкА 0,06 + 5 0,05 + 5
      Медленная
      S (1-2 изм/с)
      1,2 MОм 10 Ом 1199,99 1 мкА 0,06 + 5 0,05 + 5
      Медленная
      S (1-2 изм/с)
      12 MОм 100 Ом 11,9999 100 нА 0,3 + 5 0,3 + 5
      Медленная
      S (1-2 изм/с)
      120 MОм 1 кОм 119,999 10 нА 3,0 + 8 3,0 + 8
      Средняя
      M (1-5 изм/с)
      400 Ом 10 мОм 399,99 0,5 мА 0,1 + 5* 0,05 + 5
      Средняя
      M (1-5 изм/с)
      4 кОм 100 мОм 3,9999 100 мкА 0,08 + 3* 0,05 + 3
      Средняя
      M (1-5 изм/с)
      40 кОм 1 Ом 39,999 50 мкА 0,06 + 3 0,05 + 3
      Средняя
      M (1-5 изм/с)
      400 кОм 10 Ом 399,99 5 мкА 0,06 + 3 0,05 + 3
      Средняя
      M (1-5 изм/с)
      4 MОм 100 Ом 3999,9 500 нА 0,06 + 3 0,05 + 3
      Средняя
      M (1-5 изм/с)
      40 MОм 1 кОм 39,999 50 нА 0,15 + 3 1,5 + 3
      Средняя
      M (1-5 изм/с)
      300 MОм 10 кОм 299,99 10 нА 5,0 + 5 5,0 + 5
      Полная
      F (5-20 изм/с)
      400 Ом 100 мОм 399,9 0,5 мА 0,1 + 2* 0,05 + 2
      Полная
      F (5-20 изм/с)
      4 кОм 1 Ом 3,999 100 мкА 0,08 + 2 0,05 + 2
      Полная
      F (5-20 изм/с)
      40 кОм 10 Ом 39,99 50 мкА 0,06 + 2 0,05 + 2
      Полная
      F (5-20 изм/с)
      400 кОм 100 Ом 399,9 5 мкА 0,06 + 2 0,05 + 2
      Полная
      F (5-20 изм/с)
      4 MОм 1 кОм 3,999 500 нА 0,06 + 2 0,15 + 2
      Полная
      F (5-20 изм/с)
      40 MОм 10 кОм 39,99 50 нА 0,15 + 2 1,5 + 2
      Полная
      F (5-20 изм/с)
      300 MОм 100 кОм 299,9 10 нА 5,0 + 2 5,0 + 2

      *При использовании режима относительных измерений

    • Напряжение на разъеме при разомкнутой цепи: макс. 5 В.
    • Погрешность измерения нулевого сопротивления: не более 0,05 Ом на каждом диапазоне при использовании режима относительных измерений (REL); для повышения точности измерений из результата следует вычитать сопротивление соединительных проводов.
    • Время отклика:
      около 1,5 с на диапазоне 12 МОм и менее,
      около 5 с на диапазоне 40 МОм,
      около 10 с на диапазоне 120 МОм,
      около 25 с на диапазоне 300 МОм.

      Измерение силы постоянного тока:

      Скорость измерений Диапазон Разрешение Макс. показание Погрешность измерений
      Медленная
      S (2 изм/с)
      12 мА 0,1 мкА 11,9999 0,05 + 15*
      Медленная
      S (2 изм/с)
      120 мА 1 мкА 119,999 0,05 + 5
      Медленная
      S (2 изм/с)
      1200 мА 10 мкА 1199,99 0,15 + 5
      Медленная
      S (2 изм/с)
      12 A 100 мкА 11,9999 0,2 + 5
      Средняя
      M (5 изм/с)
      40 мА 1 мкА 39,999 0,1 + 6
      Средняя
      M (5 изм/с)
      120 мА 10 мкА 119,99 0,1 + 3
      Средняя
      M (5 изм/с)
      1200 мА 100 мкА 1199,9 0,15 + 3
      Средняя
      M (5 изм/с)
      12 A 1 мА 11,999 0,2 + 3
      Полная
      F (20 изм/с)
      40 мА 10 мкА 39,99 0,1 + 2
      Полная
      F (20 изм/с)
      120 мА 100 мкА 119,9 0,1 + 2
      Полная
      F (20 изм/с)
      1200 мА 1 мА 1199 0,15 + 2
      Полная
      F (20 изм/с)
      12 A 10 мА 11,99 0,2 + 2

      * При использовании режима относительных измерений (REL).
      Защита от перегрузки:
      гнездо «мА» - предохранитель 2 А/250 В;
      гнездо «12 А» - предохранитель 15 А/500 В.

      Измерение силы переменного тока:

      Скорость измерений Диапазон Погрешность измерений, на частоте
      20...45 Гц  45 Гц...2 кГц  2...10 кГц
      Медленная
      S (2 изм/с)
      12 мА 1,5 + 100 0,5 + 100 2 + 200
      Медленная
      S (2 изм/с)
      120 мА 1,5 + 100 0,5 + 100 2 + 200
      Медленная
      S (2 изм/с)
      1200 мА 1,5 + 100 0,5 + 100 2 + 200
      Медленная
      S (2 изм/с)
      12 A 2 + 100 1 + 100 не норм.
      Средняя
      M (5 изм/с)
      40 мА 1,5 + 40 0,5 + 40 2 + 80
      Средняя
      M (5 изм/с)
      120 мА 1,5 + 12 0,5 + 12 2 + 30
      Средняя
      M (5 изм/с)
      1200 мА 1,5 + 12 0,5 + 12 2 + 30
      Средняя
      M (5 изм/с)
      12 A 2 + 12 1 + 12 не норм.
      Полная
      F (20 изм/с)
      40 мА 1,5 + 5 0,5 + 5 2 + 10
      Полная
      F (20 изм/с)
      120 мА 1,5 + 2 0,5 + 2 2 + 5
      Полная
      F (20 изм/с)
      1200 мА 1,5 + 2 0,5 + 2 2 + 5
      Полная
      F (20 изм/с)
      12 A 2 + 2 1 + 2 не норм.

      Входное сопротивление:
      на диапазонах «мА» – не более 10 Ом;
      на диапазоне 12 А – не более 0,01 О.

    • Измерение истинного среднеквадратичного значения (СКЗ).
    • Коэффициент амплитуды: 3:1 по полной шкале.
    • Время отклика: около 1,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

      Измерение силы перменного тока (с постоянной состовляющей):

      Скорость измерений Диапазон Погрешность измерений, на частоте
      45 Гц...2 кГц      2...10 кГц
      Медленная S 12 мА 0,5 + 100 2 + 200
      Медленная S 120 мА 0,5 + 100 2 + 200
      Медленная S 1200 мА 0,5 + 100 2 + 200
      Медленная S 12 A 1 + 100 не норм.
      Средняя M 40 мА 0,5 + 42 2 + 80
      Средняя M 120 мА 0,5 + 15 2 + 30
      Средняя M 1200 мА 0,5 + 15 2 + 30
      Средняя M 12 A 1 + 15 не норм.
      Полная F 40 мА 0,5 + 7 2 + 12
      Полная F 120 мА 0,5 + 4 2 + 7
      Полная F 1200 мА 0,5 + 4 2 + 7
      Полная F 12 A 1 + 4 не норм.

      Входное сопротивление:
      на диапазонах «мА» – не более 10 Ом;
      на диапазоне 12 А – не более 0,01 Ом.

    • Измерение истинного среднеквадратичного значения (СКЗ).
    • Коэффициент амплитуды: 3:1 по полной шкале.
    • Время отклика: около 2,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

      Проверка диодов:

      Скорость измерений Разрешение Макс. показание
      S 10 мкВ 1,19999
      M 100 мкВ 2,4999
      F 1 мВ 2,499

      Прозвонка цепи:

      Скорость измерений Диапазон Разрешение Макс. показание Погрешность
      S 120 Ом 1 мОм 119,999 0,1 + 8*
      M 400 Ом 10 мОм 399,99 0,1 + 5*
      F 400 Ом 100 мОм 399,9 0,1 + 2*

      * При использовании режима относительных измерений (REL).

    • Напряжение на разъеме при разомкнутой цепи: макс. 5 В.
    • Ток тестирования: 0,5 мА.
    • Звуковой сигнал: продолжительный сигнал при прозвонке цепи (при уровне выходного сигнала не более 50 мВ или сопротивлении не более 10 Ом), короткий сигнал – для нормального прямосмещенного диода или полупроводникового перехода.

      Измерение частоты:

      Диапазон Разрешение Диапазон измерений Макс. показание Погрешность Чувствительность (синус., СКЗ)
      1200 Гц 10 мГц 5...1200 Гц 1199,99 0,005+5
      12 кГц 100 мГц 10 Гц...12 кГц 11,9999 0,005+2 40 мВ
      120 кГц 1 Гц 100 Гц...120 кГц 119,999 0,005+2
      1 МГц* 10 Гц 1 кГц...1 МГц 1,19999 0,005+2 0,5 В

      *знчение частоты, выходящие за пределы указанного диапазона, могут индицироваться, но точность измерений не гарантируется.

    • Измерение истинного среднеквадратичного значения (СКЗ).
    • Величина входного сигнала: не менее 5 % от полной шкалы.
    • Коэффициент амплитуды: 3:1 по полной шкале.
    • Входной импеданс 1 МОм/120 пФ.
    • Макс. допустимое напряжение на входе: 750 ВСКЗ, 1100 Впик.
    • Время отклика: около 1,2 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

      Измерение в децибелах:

      Опорное значение: 1 мВт (при сопротивлении источника 600 Ом). Опорное сопротивление источника: задается дискретно из ряда значений: 2; 4; 8; 16; 50; 75; 93; 110; 124; 125; 135; 150; 250; 300; 500; 600; 800; 900; 1000; 1200; 8000 Ом.
      Значение опорного сопротивления индицируется на вторичном дисплее. Разрешение: 0,01 дБ. (на скорости измерений S и M), 0,1 дБ. (на скорости измерений F).
      Коэффициент ослабления синфазного сигнала: не менее 120 дБ для сигналов постоянного тока.

      Скорость
      измерений
      Диапазон Входное
      напряжение
      ДЕЦИБЕЛЫ (Rист= 600 Ом) Погрешность, на частоте
      20...45   Гц    45 Гц...10 кГц      10...100 кГц
      S 120 мВ 6...120 мВ –(42,20…16,20) 1,0 дБ 0,2 дБ 1,0 дБ
      S 1,2 В 0,12...1,2 В –16,20...3,80 0,8 дБ 0,1 дБ 0,8 дБ
      S 12 В 1,2...12 В 3,80...23,80 0,8 дБ 0,1 дБ 0,8 дБ
      S 120 В 12...120 В 23,80...43,80 0,8 дБ 0,1 дБ 0,8 дБ
      S 1000 В 120...1000 В 43,80...62,34 не норм. 1,0 дБ* не норм.
      S 750 В 120...750 В 43,80...59,72 не норм. 1,0 дБ* не норм.
      M и F 400 мВ 20...400 мВ –(31,76...5,74) 1,0 дБ 0,2 дБ 1,0 дБ
      M и F 4 В 400 мВ...4 В –5,74...14,26 0,8 дБ 0,1 дБ 0,8 дБ
      M и F 40 В 4...40 В 14,26...34,26 0,8 дБ 0,1 дБ 0,8 дБ
      M и F 400 В 40...400 В 34,26...54,26 0,8 дБ 0,1 дБ 0,8 дБ
      M и F 1000 В 400...1000 В 54,26...62,34 не норм. 1,0 дБ* не норм.
      M и F 750 В 400...750 В 54,26...59,72 не норм. 1,0 дБ* не норм.

      *погрешность нормирована для частоты 45 Гц...1 кГц.

      Скорость измерений:

      Скорость измерений Максимальное показание
      Медленная S 119,999
      Средняя M 39,999
      Полная F 3,999

      Измерительная функция Скорость измерений (показаний/с)
              F                  M                      S
      постоянное напряжение 20 5 2
      переменное напряжение 20 5 2
      сопротивление (2-проводная схема), до 1,2 МОм 20 5 2
      сопротивление (2-проводная схема), св. 12 МОм 10 2,5 1
      сопротивление (4-проводная схема), до 1,2 МОм 10 2,5 1
      сопротивление (4-проводная схема), св. 12 МОм 5 1 0,5
      постоянный ток 20 5 2
      переменный ток 20 5 2
      переменное напряжение (с постоянной составляющей) 0,5 0,5 0,5
      переменный ток (с постоянной составляющей) 0,5 0,5 0,5
      проверка диодов 20 5 2
  • Комплект поставки АВМ-4306

    Наименование Количество
    1. Прибор 1шт.
    2. Провода соединительные 2шт.
    3. Кабель питания
    4. Запасной предохранитель
    5. Руководство по эксплуатации
    6. Упаковочная тара
