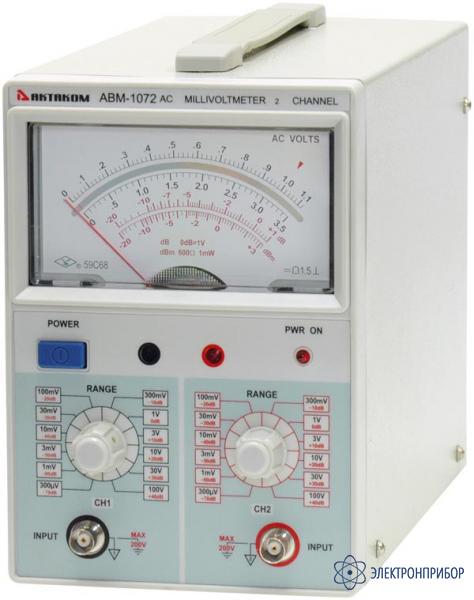

АВМ-1072 — 2-х канальный вольтметр переменного напряжения

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение аналогового милливольтметра АВМ-1072:

    Милливольтметр АВМ-1072 предназначен для измерения напряжения. Прибор имеет два канала, стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.

    Аналоговый милливольтметр АВМ-1072: два канала, измерение напряжения 300 мкВ ... 100 В, измерение в дБ: –70 ... 40 дБ, стрелочная шкала, питание 220 В, габаритные размеры 125x185x270 мм, масса 2,7 кг.

    Особенности аналогового милливольтметра АВМ-1072:

    • Стрелочная шкала;
    • Два канала;
    • Частотный диапазон 10 Гц ... 2 МГц;
    • Измерение напряжения 300 мкВ ... 100 В;
    • Измерение в дБ: –70 ... 40 дБ;
    • Базовая погрешность ± 3%;
    • Вход широкополосного усилителя.
  • Технические характеристики аналогового милливольтметра АВМ-1072:

    Параметр Значения
    Переменное напряжение
    Пределы измерения 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
    Шкала измерения Диапазон рабочих частот 10 Гц ... 2МГц, синусоидальной сигнал
    Погрешность измерения ± 3% (относительно 1 кГц)
    Дополнительная погрешность, обусловленная изменением напряжения питания (± 10%) ± 0,5%
    Относительный уровень по напряжнию
    Предел измерения -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
    Шкала измерения -20 ... 1 дБ
    Опорный уровень 0 дБ = 1 В
    Относительный уровень по мощности
    Предел измерения -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
    Шкала измерения -20 ... 3,5 дБ
    Опорный уровень 0 дБм = 1 мВт на 600 Ом
    Измерительный вход
    Число каналов 2
    Режимы работы Независимый
    Неравномерность АЧХ <3% в полосе 20 Гц ... 200 кГц
    Входного сигнала (отн. 1 кГц) <10% в полосе 10 Гц ... 1 МГц
    Коэффициент гармоник входного сигнала <2% (относительно 1 кГц)
    Входной импеданс 1 МОм / 50 пФ
    Макс. входное напряжение 300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В
    500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
    Сопротивление изоляции 0,1 Ом
    Макс. напряжение 0 В (вход - корпус) ± 30 Впик при сопротивлении изоляции 100 кОм
    Выход широкополосного усилителя
    Выходное напряжение 0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки
    Неравномерность АЧХ выходного сигнала (отн. 1 Гц) < 3% в полосе 10 Гц ... 1 МГц
    Макс. напряжение (выход - корпус) ± 12 Впик.
    Рабочие условия
    Рабочая температура 0 ... 50 °С
    Температура хранения –10 ... +50 °C при относительной влажности 0 ... 80%
    Рабочая влажность до 80%
    Условия хранения –20 ... +60 °С при влажности 0 ... 80%
    Питание 220 В ± 10%, 50 Гц
  • Комплект поставки АВМ-1072

    Наименование Количество
    1. Аналоговый милливольтметр АВМ-1072 1
    2. Прибор 1
    3. Провода соединительные 1
    4. Кабель питания подключен к прибору 1
    5. Руководство по эксплуатации 1
