Аркантех Раскреп Спрут УКО-3

УКО-3 — устройство крепления опор

Код товара: 43530
  • 2 варианта исполнения

    • Гарантия

      12 месяцев

    Назначение устройства крепления опор УКО-3:

    Устройство крепления опор УКО-3 предназначено для обеспечения безопасности персонала при работах на промежуточных деревянных и железобетонных опорах ВЛ 0,4-10 кВ, в том числе прочность и устойчивость которых вызывает сомнение (недостаточное заглубление, вспучивание грунта, загнивание древесины, трещины в бетоне и другое), а также на опорах, которые находятся или могут оказаться под односторонним тяжением проводов.

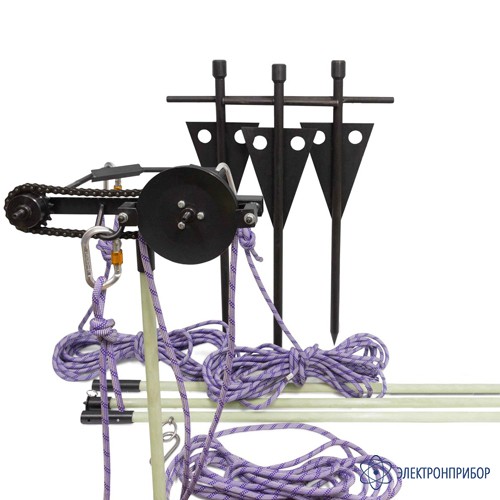

    Устройство УКО-3 обеспечивает дополнительное крепление опоры тремя оттяжками из полиамидного троса с помощью трех вбиваемых в землю якорей и фиксирующего устройства, которое поднимается на опору сборной штангой и фиксируется на ней винтовым зажимом.

    УКО-3 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначено для использования на открытом воздухе (группа УХЛ 1 по ГОСТ 15150-69).

    Якоря устройства УКО-3 вбиваются в землю по периметру вокруг опоры, фиксирующее устройство, включающее в себя привод и скобы для более прочного крепления, устанавливается непосредственно на саму опору и при помощи оттяжек с карабинами, соединенных с якорями, устройство закрепляет опору. Цепной захват поднимается на опору посредством сборной штанги, состоящей из четырех звеньев, и закрепляется на опоре винтовым зажимом. Никакого специального инструмента при этом не требуется, весь процесс установки производится вручную, не прибегая к подъему на опору.

  • Технические характеристики устройства крепления опор УКО-3:

    Параметр Значение
    Наибольший диаметр зажимаемой опоры, мм    250
    Наименьший диаметр зажимаемой опоры, мм 160
    Допускаемая нагрузка на устройство, кг  700
    Допускаемая нагрузка на оттяжку с карабином, кг 700
    Длина штанги в собранном виде, мм 5600
    Длина оттяжки, м 15
    Масса, кг не более    11,5

  • Комплект поставки УКО-3

    № Наименование УКО-3
    (с сумкой переноской    )    		 УКО-3
    (с ящиком    )
    1 Захват 1 1
    2 Штанга сборная 1 1
    3 Оттяжка с карабином 3 3
    4 Якорь 3 3
    5 Сумка для переноски 3 -
    6 Ящик - 3
    7 Паспорт 1 1
    8 Инструкция по эксплуатации 1 1
