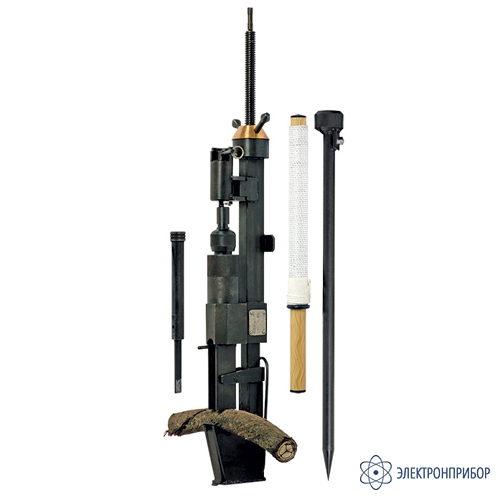

УПКП-1М — устройство прокола кабеля

Сохранить в PDF Распечатать
  • Назначение устройства прокола кабеля УПКП-1М:

    Устройство УПКП-1М предназначено для индикации отсутствия напряжения на ремонтируемом кабеле до 10 кВ, расположенном в траншее, канале, перед его разрезкой, путем прокола и закорачивания всех жил разных фаз между собой и на землю, с целью защиты оператора от возможного действия электрической дуги тока короткого замыкания. Прокол осуществляется посредством колющего элемента, движущегося за счет энергии пороховых газов монтажного пиропатрона типа МПУ-1 (МПУ-2). Ударно-спусковой механизм приводится в действие дистанционно с помощью изолирующего шнура.

    Устройство УПКП-1М снабжено индикатором окончания прокола. За счет большой скорости прохождения колющего элемента через кабель защита трансформатора срабатывает без образования электрической дуги. Тем самым обеспечивается многократное использование кабелепрокола, даже если прокол осуществляется на неотключенной линии. В комплект поставки входят запасной колющий элемент-поршень и шомпол.

  • Технические характеристики устройства прокола кабеля УПКП-1М:

    Параметр Значение
    Номинальное напряжение прокалываемого кабеля, кВ 0,4÷6÷10
    Диаметр прокалываемого кабеля
    (кроме кабеля, бронированного стальной проволокой), мм
    от 35 до 80
    Длина изолирующего шнура, мм, не менее 10 000
    Условия эксплуатации:
    температура, °С
    влажность при температуре 25 °С, %

    от -45 до +45
    до 80
    Габаритные размеры, мм, не более:
    рабочий орган
    заземляющее устройство

    130 х 160 х 1200
    2040 х 85 х 600
    Масса, кг, не более 12
    Срок службы, лет, не менее 5
  • Комплект поставки УПКП-1М

    Наименование Количество
    Устройство прокола кабеля УПКП-1М 1
