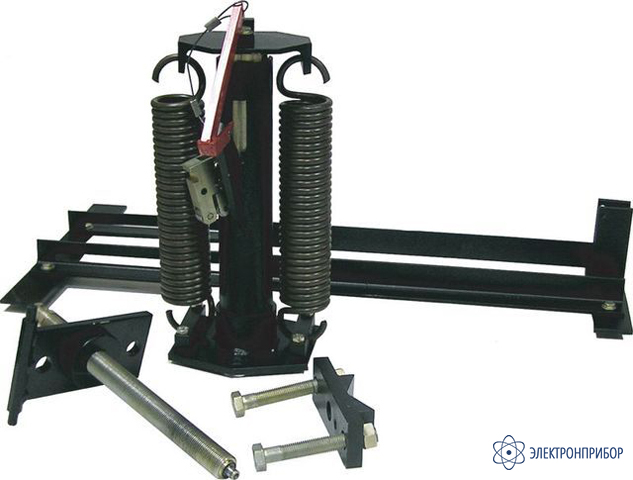

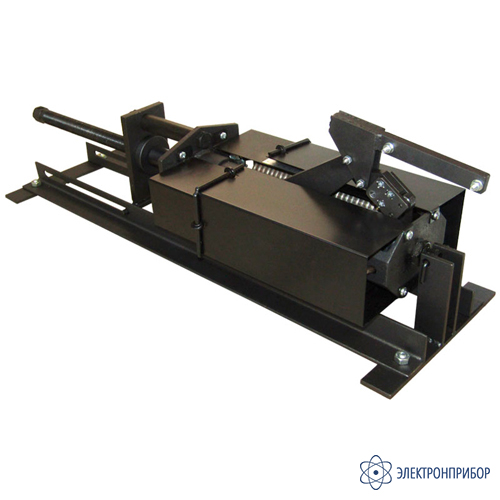

УМПК — устройство механического прокола кабеля

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение и область применения устройства УМПК:

    Устройство УМПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от 0,4 до 10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю с целью предотвращения возможности поражения персонала электрическим током и электрической дугой.

    Устройством УМПК можно производить прокол силовых кабелей различных типов с наружным диаметром от 25 мм до 70 мм, сечением до 240 мм2 на глубину не менее 0,6 диаметра кабеля.

    Действие устройства основано на использовании суммарной энергии растянутых пружин, которая составляет не менее 500 Дж.

  • Технические характеристики устройства УМПК:

    Параметр Значения
    Накопитель механической энергии пружины суммарной энергоемкостью от 500 Дж
    Сечение пробиваемого кабеля, мм2 до 240
    Габаритные размеры, мм
    - взведенное состояние
    - не взведенное состояние

    670х170х170
    450х170х170
    Масса, кг, без тары 29

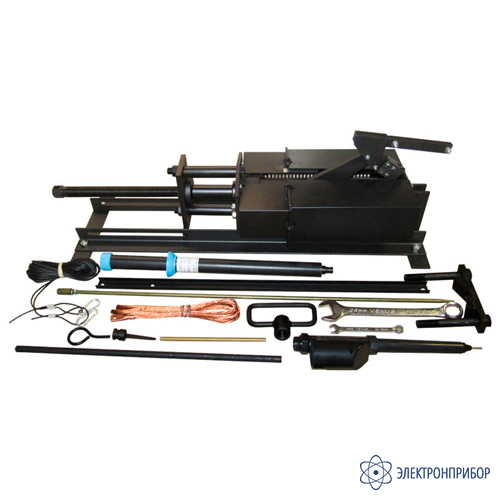

  • Комплект поставки УМПК

    Наименование Количество
    Устройство УМПК 1
    Чека 1
    Штанга с изолирующей вставкой 1
    Чека малая 1
    Домкрат специальный для натягивания пружин 1
    Стапель 1
    Штырь заземления 1
    Кабель заземления 1
    Руководство по эксплуатации 1

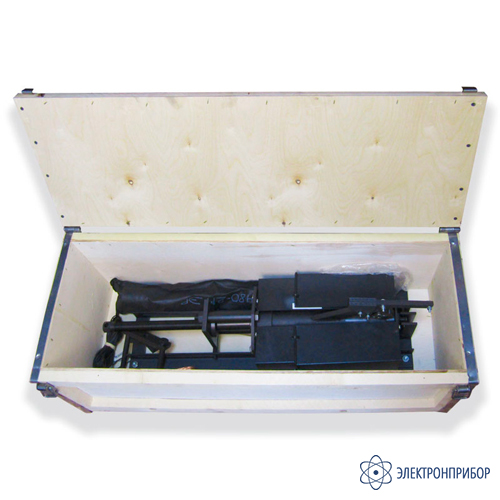

    Упаковка 1
