МАКС-Т — система телеизмерений

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение системы телеизмерений МАКС-Т:

    В распределительных электросетях в связи с большой протяжённостью линий электропередач и сложностью организации каналов связи для получения надёжной картины функционирования сети необходимо обеспечить телемеханизацию трансформаторных и распределительных пунктов, РТП. Система телемеханики, АСДУ, АСКУЭ МАКС-Т для подстанций 0,4-35 кВ, предназначенная для дистанционного управления энергообъектами 0,4/6/10/35 кВ, выпускается в виде типовых блоков, готовых к установке на подстанцию.

    Функции системы телеизмерений МАКС-Т:

    • обнаружение аварийных ситуаций, а также несанкционированного проникновения на энергообъекты, объединяет в себе функции охранной и пожарной сигнализации;
    • контроль работы трансформаторных или распределительных подстанций 6-35 кВ;
    • дистанционное управление положением масляных, вакуумных, элегазовых выключателей, приборов УТКЗ и других на абонентских пунктах;
    • измерение действующего значения тока, напряжения, мощности на абонентских пунктах, контроль показания счетчиков;
    • при интеграции в комплексную систему диагностики линий электропередач КОМОРСАН регистрация аварии в распределительных электросетях.

    Описание системы телеизмерений МАКС-Т:

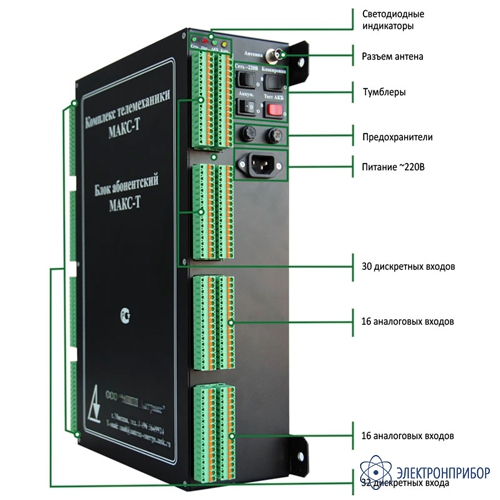

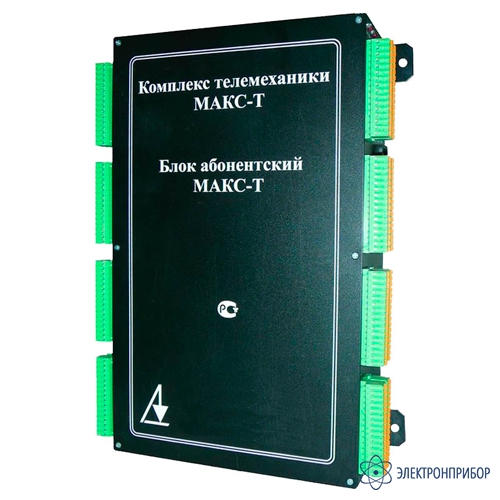

    Абонентский комплект МАКС-Т включает в себя универсальный источник питания от ~110-240 В или =110-370В, встроенные средства связи и аккумулятор, обеспечивающий от 6 до 24 часов работы. Монолитная архитектура системы МАКС-Т удешевляет всю систему в целом и упрощает её запуск. Для установки абонентского блока достаточно выставить в нём один адрес, повесить его на стену, подключить питание и сигналы. После этого на диспетчерский пункт поступают сигналы аварии или проникновения, сигналы телесигнализации и телеизмерения, определяются их типы. В случае аварии происходит выдача тревоги на рабочее место диспетчера, в том числе активный мнемощит.

    Параллельно со сбором и передачей данных идёт архивирование информации. Отчёт о состоянии датчиков на абонентском пункте содержит информацию о: состоянии охранно-пожарной сигнализации, всех выключателей, действующем значении токов и напряжений в цепях абонентского пункта, основном питании, напряжении резервного аккумулятора блока. Количество сигналов управления, аналоговых и дискретных входов, контролируемых счетчиков, а также канал передачи данных системы могут быть изменены в зависимости от технического задания заказчика, как во время заказа, так и во время последующей работы в случае добавления новых ячеек.

    Для связи с диспетчерским пунктом используется радиоканал (передача идёт по специальному протоколу связи МАКС-Т) или выделенная линия (используются протоколы МЭК-101, МЭК-104, MODBUS), или каналы DECT и другие по желанию заказчика. Применение специального протокола МАКС-Т в канале связи между диспетчерским и абонентским блоком обеспечивает быструю и надёжную реакцию на события даже при использовании канала связи с низкой пропускной способностью. Система МАКС-Т легко встраивается в комплексную систему диагностики ЛЭП КОМОРСАН, а при необходимости может быть интегрирована в сторонние SCADA системы.

  • Технические характеристики системы телеизмерений МАКС-Т:

    Параметр Значение
    Тип радиоканала симплексный полудуплексный
    Максимальное количество адресов пунктов АП 255
    Максимальное количество адресов устройств на одном АП 32
    Максимальное количество дискретных сигналов на одном АП 64
    Максимальное количество аналоговых сигналов на одном АП 32
    Количество команд телеуправления 8
    Гарантийный срок службы 3 года
    Рабочий диапазон температур -300 ÷ +50 ºС
    Питание блока основное сеть ~220 В
    Питание блока резервное– встроенный аккумулятор 6 часов работы
  • Комплект поставки МАКС-Т

    Наименование Количество
    1 Диспетчерский блок системы МАКС-T и кабель связи с ПК или абонентский блок системы МАКС-T 1
    2 Система телесигнализации МАКС-T 1
    3 Техническое описание 1
    4 Инструкция по эксплуатации 1
    5 Паспорт 1
