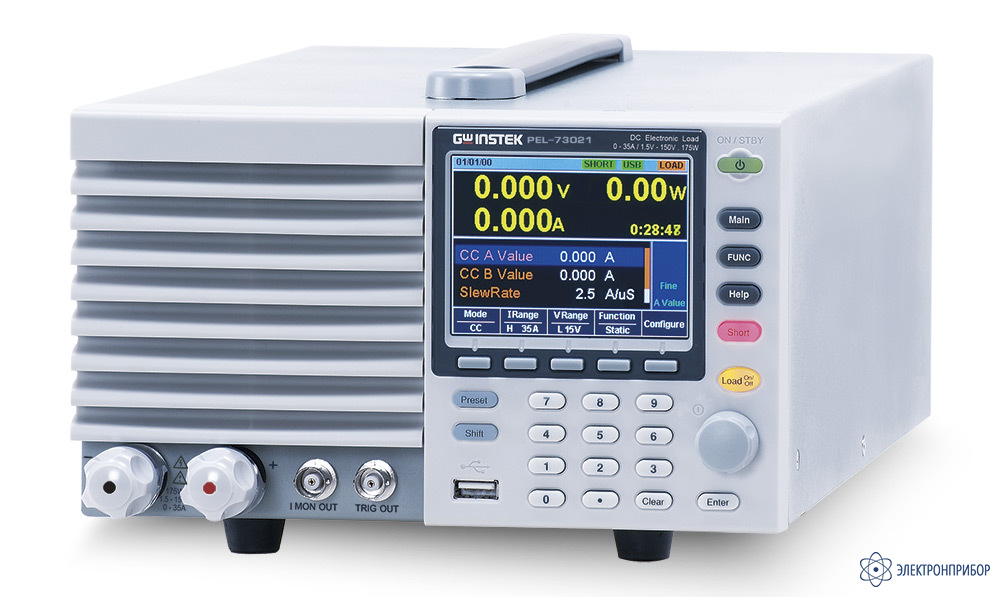

PEL-73021 — нагрузка программируемая постоянного тока

Код товара: 35134
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      76426-19 до 18.10.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности нагрузки программируемой постоянного тока PEL-73021

    • Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 35 А, мощность 175 Вт
    • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
    • Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
    • Комбинация режимов: CC+CV, CP+CV, CR+CV
    • Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
    • Высокая точность и разрешение
    • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
    • Функция контроля (управления параметрами нагрузки) - внешним сигналом
    • Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
    • Совместимость с LabView, VB, C, C++
    • Три диапазон установки значений: низкий (L), средний (M), высокий (H)
  • Технические характеристики нагрузки программируемой постоянного тока PEL-73021

    Параметр Значение
    ВХОДНЫЕ ПАРАМЕТРЫ
    Мощность 175 Вт
    Ток в нагрузке 0 … 35 А
    Напряжение на нагрузке 1,5 … 150 В
    ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ
    Макс. мощность 875 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон уст. H: 1,5 … 150 В
    L: 1,5… 15 В
    Дискр. установки H: 10 мВ / L: 1 мВ
    Погрешность уст. ±(0,1%*Uуст+0,1%*Uконечн)
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки (Ом) H 23,3336 С … 400 мкс (42,857 мОм … 2,5 кОм)
    M 2,33336 С … 40 мкс (428,566 мОм … 25 кОм)
    L 0,233336 С … 4 мкс (4,28566 мОм … 250 кОм)
    Дискр. установки 400 мкс/ 40 мкс/ 4 мкс
    Погрешность уст. ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон скорости H 250 мкА … 250 мА/мкс
    M 25 мкА … 25 мА/мкс
    L 2,5 мкА … 2,5 мА/мкс
    Погрешность уст. ±(0,2%*Уст*7+5 мкс)
    Разрешение 0,1 мкА … 1 мА
    Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс
    1 мс … 30 с
    Погрешность уст. тока 0,4 % от предела
    Дискретность уст. периода 1 мкс / 1 мс
    Погрешность 1 мкс / 1 мс + 100 ppm
    РЕЖИМ ПОСТОЯННОГО ТОКА,
    СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки H 0 … 35 А
    M 0 … 3,5 А
    L 0 … 0,35 А
    Дискретность уст. 1 мА, 0,1 мА, 0,01 мА
    Погрешность уст. ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм
    При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн)
    РЕЖИМ ПОСТОЯННОГО ТОКА,
    ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон скорости H 2,5 мА … 2,5 А/мкс
    M 250 мкА … 250 мА/мкс
    L 25 мкА … 25 мА/мкс
    Погрешность уст. ±(0,2%*Уст*7+5 мкс)
    Разрешение 0,1 мкА … 1 мА
    Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс
    1 мс … 30 с
    Погрешность уст. тока 0,4 % от предела
    Дискретность уст. периода 1 мкс / 1 мс
    Погрешность 1 мкс / 1 мс + 100 ppm
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
    Диапазон установки H 17,5 … 175 Вт
    M 1,75 … 17,5 Вт
    L 0,175 … 1,75 Вт
    Дискретность уст. 1 мВт, 1 мВт, 0,1 мВт
    Погрешность уст. ±(0,6%*Pуст+1,4% Pконеч)
    ЗАЩИТА
    OVP Регулируемая, Отключение нагрузки при 110% от номинального напряжения
    OCP 0,03 … 38,5 А
    OPP 0,1 … 192,5 Вт
    OHP Отключение нагрузки при достижении температуры радиатора 95°C
    UVP 0 … 150 В, отключении нагрузки при обнаружении заданного значения
    REV По внутреннему диоду. Отключение нагрузки при неверном подключении
    ИЗМЕРЕНИЕ
    Вольтметр ±(0,1%*Uизм+0,1%*Uконечн)
    Амперметр ±(0,2%*Iизм+0,3%*Iконечн)
    Амперметр (парал. подкл.) ±(1,2%*Iизм+1,1%*Iконечн)
    ОБЩИЕ ДАННЫЕ
    Напряж. питания 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц
    Интерфейсы USB ,RS-232, GPIB (опция)
    Габ. размеры 429,5 х 128 х 400 мм
    Масса 17
  • Комплект поставки PEL-73021

    Наименование Количество
    1. Интерфейс GPIB Опция 01 1
    2. Интерфейсный кабель объединения нагрузок (300 м) GTL-255 1
    3. Нагрузка программируемая постоянного тока PEL-73021 1
    4. Тестовый кабель (40 А) GTL-120 1
