PEL-72041 — модульная система электронных нагрузок

Сохранить в PDF Распечатать
  • Описание модульной системы электронной нагрузки PEL-72041:

    Модульная система электронных нагрузок PEL-72041 производства компании Good Will Instrument Co., Ltd. (GW Instek).

    Особенности модульной системы электронной нагрузки PEL-72041:

    • 4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PeL-72040); макс. напряжение до 500 В (PEL-72041).

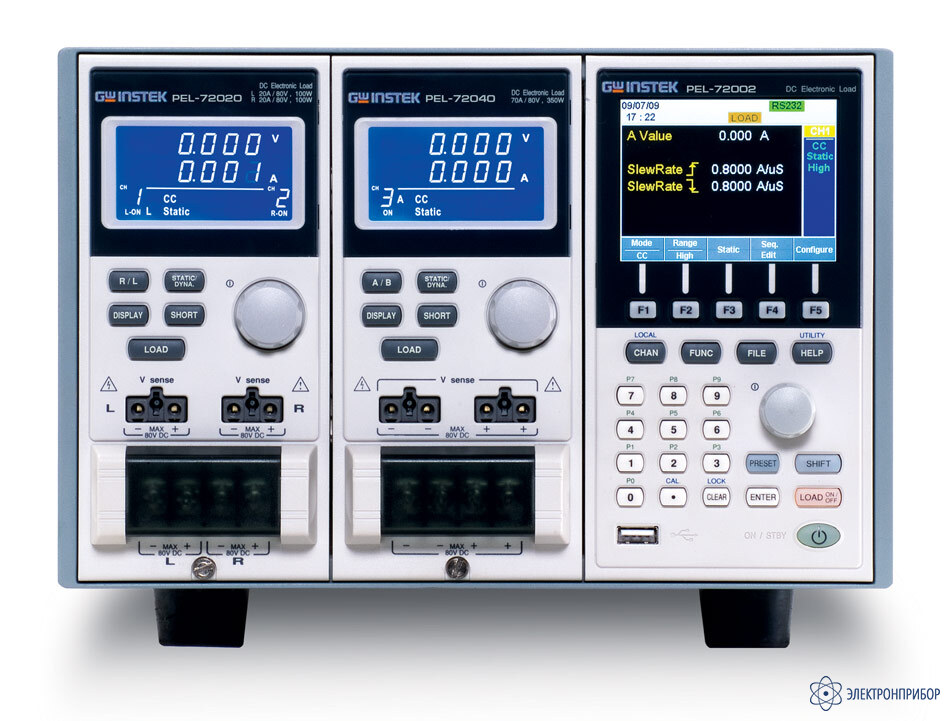

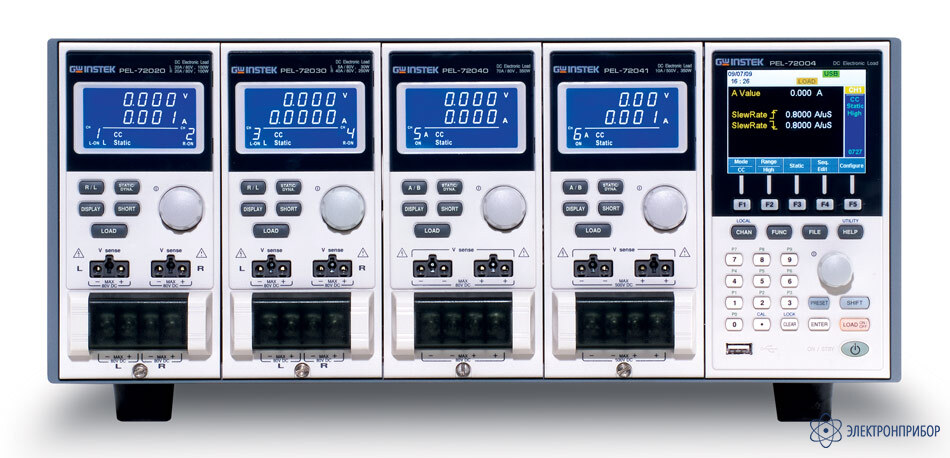

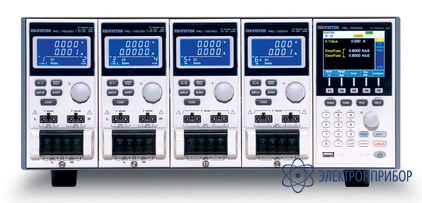

    • 2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки).
    • Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление.
    • Высокая точность и разрешение, динамический режим работы.
    • Регулируемая скорость нарастания нагрузки.
    • Мультиканальный режим (до 8 каналов).
    • Параллельное соединение модулей для увеличения нагрузки.
    • Функция контроля (управления параметрами нагрузки) - внешним сигналом.
    • Режим симуляции нагрузки (задание последовательности функций).
    • Установка ограничения по мощности, току, напряжению, температуре.
    • 4-х проводная схема подключения нагрузки.
    • Интерфейсы USB / RS-232 (опция - GPIB).
  • Технические характеристики модульной системы электронной нагрузки PEL-72041:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВХОДНЫЕ ПАРАМЕТРЫ Тип нагрузки PEL-72020 PEL-72030 PEL-72040 PEL-72041
    Каналы L/R L/R L R R - - - -
    Диапазон Низк. Высок - Низ. Высок. Низ. Высок Низ. Высок.
    Мощность 100 Вт 100 Вт 30 Вт 250 Вт 250 Вт 350 Вт 350 Вт 350 Вт 350 Вт
    Ток в нагрузке 0 ... 2 А 0 . 20 А 0 ... 5 А 0 - 4 А 0 ... 40 А 0 ... 7А 0 . 70 А 0 ... 1 А 0 ... 10 А
    Напряжение на нагрузке 1. 80 В 1. 80 В 1. 80 В 1. 80 В 1 ... 80 В 1 ... 80 В 1 . 80 В 2,5 ... 500 В 2,5 ... 500 В
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ Диапазон уст-ки 1. 80 В 1. 80 В 1. 80 В 2,5 ... 500
    Дискр. установки 20 мВ 20 мВ 20 мВ 100 мВ
    Погрешность установки ±(0,1%*UyCT+0,1 % иконечн) ±(0,1%*UyCT+0,1 %*иконечн) ±(0,1%*иУст+0,1 % иконечн) ±(0,1%*иуст+0,1%*икон ечн)
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ Диапазон установки (Ом) 0,075 ... 300 (100 Вт/16 В) 3,75 - 15К (100Вт/80 В) 0,3 ... 1,2К (30 Вт/16 В) 15 - 60К (30 Вт/80 В) 0,075 ... 150 (250 Вт/16 В) 1,875 - 7,5 К (250 Вт/80 В) 0,025 ... 100 (350 Вт/16 В) 1,25 - 5 К (350 Вт/80 В) 1,25 ... 5 К (350 Вт/125 В) 50 - 200 К (350 Вт/500 В)
    Погрешность установки 300 Ом: ±(0,2%) 15 кОм: ±(0,1%) При ивх>2,5 В 12 кОм: ±(0,2%) 60 кОм: ±(0,1%) При ивх>2,5 В 150 Ом: ±(0,2%) 7,5 кОм: ±(0,1%) При ивх>2,5 В 100 Ом: ±(0,2%) 5 кОм: ±(0,1%) При ивх>2,5 В 5 кОм: ±(0,2%) 200 кОм: ±(0,1%) При ивх>2,5 В
    РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ Диапазон установки 0 ... 2 А 0 ... 20 А 0 ... 5 А 0 - 4 А 0 ... 40 А 0 ... 7А 0 . 70 А 0 ... 1 А 0 ... 10 А
    Дискретность установки 0,5 мА 5 мА 1,25 мА 1 мА 10 мА 1 мА 10 мА 0,2 мА 2 мА
    Погрешность установки ±(0,1%*1уст+0,1% 1 конечн) ±(0,1%*1уст+0,1%*1 конечн) ±(0,1%*I уст+0,2% 1 конечн) ±(0,1%* 1уст+0,1 %*I конечн) ±(0,1 %*1уст+ 0,2%*I конечн) ±(0,1%*1у сг+0,1%*1 конечн) ±(0,1%*1ус т+0,2%*1 конечн)
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ Диапазон установки 0 ... 2 А 0 ... 20 А 0 ... 5 А 0 - 4 А 0 ... 40 А 0 ... 7А 0 ... 70 А 0 ... 1 А 0 ... 10 А
    Разрешение 0,5 мА 5 мА 1,25 мА 1 мА 10 мА 1 мА 10 мА 0,2 мА 2 мА
    0,4 % от предела
    Диапазон скорости 0,32 . 80 мА/мкс 3,2 . 800 мА/мк с 0,8 . 200 мА/мкс 0,64 ... 160 мА/мкс 6,4 . 1600 мА/мкс 0,001 ... 0,28 А/мкс 0,001 0,28 А/мкс 0,16 . 40 мА/мкс 1,6 ... 400 мА/мкс
    Дискретность уст. скорости 0,32 мА/мкс 3,2 мА/мк с 0,8 мА/мкс 0,64 мА/мкс 6,4 мА/мкс 0,001 мА/мкс 0,001 мА/м кс 0,16 мА/мкс 1,6 мА/мкс
    Диапазон уст. периода (T1 и Т2) 0,025 мс ... 10 мс 1 мс ... 30 с

    Дискретность уст. периода 1 мкс / 1 мс
    Погрешность 1 мкс / 1 мс + 100 ppm
    ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО МОЩНОСТИ Диапазон 1 ... 120 Вт 1 ... 30,6 Вт 1 ... 225 Вт I 1,75 ...357 Вт 1,75 ...357 Вт
    Разрешение 0,5 Вт 0,15 Вт 1,25 Вт | 1,75 Вт 1,75 Вт
    Погрешность ±(2 %*Р,ст+0,25%*Рконечн)
    ЗАЩИТА ОТ ПЕРЕГРГУЗКИ ПО ТОКУ Диапазон 0 ... 20,4 А 0 ... 5,1 А 0 ... 40,8 А 0 ... 71,4 А 0 ... 10,2 А
    Разрешение 0,05 А 0,0125 А 0,1 А 0,175 А 0,025 А
    Погрешность ±(2 %*!уст+0,25%*!конечн)
    ЗАЩИТА ОТ ПЕРЕГРУЗКИ ПО НАПРЯЖЕНИЮ Диапазон 1 .. 81,6 В 1 ... 81,6 В 1 .. 81,6 В 1 .. 81,6 В 1 ... 510 В
    Разрешение 0,2 В 0,2 В 0,2 В 0,2 В 1,25 В
    Погрешность ±(2 %*итст+0,25%*11конечн)
    ЗАЩИТА ПО ТЕМПЕРАТУРЕ Предел 8 СЛ С
    НОМИНАЛЬНАЯ МОЩНОСТЬ 110 Вт 33 Вт 275 Вт 385 Вт 385 Вт
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ Диапазон 0 В 6 0 ... 80 В 0 ... 16 В; 0 ... 80 В 0 ... 16 В 80 О . В 0 ... 16 В 0 В 8 О 0 . 125 В 0 ... 500 В
    Разрешение 0,5 мВ 2,5 мВ 0,5 мВ; 2,5 мВ 0,5 мВ ,5 В 2, м ,5 В 0, м 2,5 мВ 4 мВ 16 мВ
    Погрешность измерения ±(0,05%*Уизм+0,05%*Уконечн)
    ИЗМЕРЕНИЕ ТОКА Диапазон 0 .. 2 А 0 ... 20 А 0 5 >  4 0 >: 0 ... 40 А 0 А 7 0 А 7 О 0 . 1 А 0 А 0
    разрешение 0,0625 мА 0,0625 мА 0,15625 мА 0,125 мА 1,25 мА 0,175 мА 1,75 мА 0,032 мА 0,32 мА
    Погрешность измерения ±(0,1%*!изм+0,1 %*!конечн)
    РЕЖИМ КЗ Ток (CC) 2,2 / 2 А 22 / 20 А 5,5 / 5 А 4,4 / 4 А 44 / 40 А 7,7 / 7 А 77 / 70 А 1,1 / 1 А 11 / 10 А
    Напряжение (CV) 0 В
    Сопротивление (CR) 3,75 Ом 0,075 Ом 15 Ом; 0,3 Ом 1,875 Ом 0,0375 Ом 1,25 Ом 0,025 Ом 50 Ом 1,25 Ом
    ОБЩИЕ ДАННЫЕ Вх. сопротивление 800 кОм (нагрузка отключена)
    Интерфейс шасси USB/RS-232, опция GPIB
    Память шасси 10 ячеек (профиль настройки)
    Габ. размеры PEL-72002 - 272 х 200 х 581 мм, PEL-72004 - 435 х 200 х 581 мм
    Масса нагрузки Модуль - не более 3,8 кг
    Масса шасси PEL-72002 с полным набором модулей (2 шт) - 16,1 кг; PEL-72004 с полным набором модулей (4 шт) - 24,8 кг;

    PEL-72020 PEL-72030 PEL-72040 PEL-72041
    Мощность 100 Вт 250 Вт 350 Вт 350 Вт
    Ток в нагрузке 0 ... 20 А 0 ... 40 А 0 ... 70 А 0 ... 10 А
    Напряжение на нагрузке 1. 80 В 1 ... 80 В 1 ... 80 В 2,5 ... 500 В
