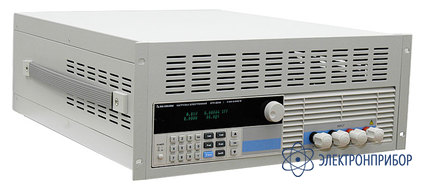

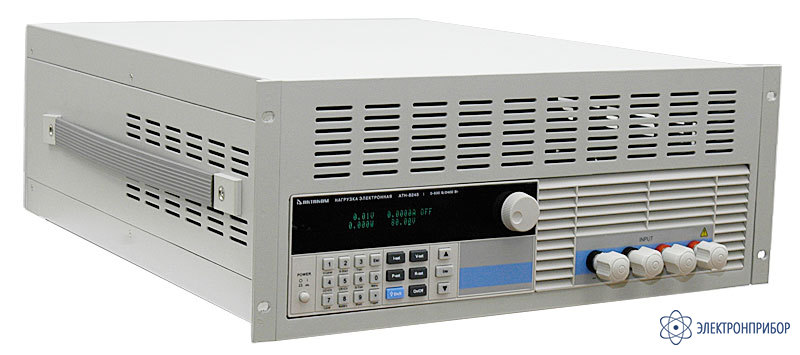

АТН-8245 — программируемая электронная нагрузка

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      50595-12

    • Производитель

      АКТАКОМ

    Назначение электронной нагрузки АТН-8245:

    Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 120 А, потребляемая мощность до 2400 Вт.

    Особенности электронной нагрузки АТН-8245:

    • VFD-дисплей;
    • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
    • Функция "мягкого" запуска;
    • Тестирование батарей;
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
    • Поддержка внешнего запуска;
    • Компенсация падения напряжения;
    • Работа по спискам;
    • Управление по USB.
  • Технические характеристики нагрузки АТН-8245:

    Параметр Значение
    Входные параметры Мощность 2400 Вт
    Ток 0...120 A
    Напряжение 0...500 В
    CC режим Диапазон 0...12 A 0...120 A
    Разрешение 1 мA 10 мA
    Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.05%диап.
    CV режим Диапазон 0.1...19.999 В 0.1...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.03% уст. знач.+0.02% диап. 0.03% уст. знач.+0.05% диап.
    CR режим Диапазон 0.03...10 кОм 0.03...5 кОм
    Разрешение 16 бит 16 бит
    Точность 0.1% уст. знач.+0.1% диап. 0.1% уст. знач.+0.1% диап.
    CW режим Диапазон 0...2400 Вт 0...2400 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1% уст. знач.+0.1% диап. 0.1% уст. знач.+0.1% диап.
    Измерение напряжения Напряжение 0...19.999 В 0...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
    Измерение тока Ток 0...12 A 0..240 A
    Разрешение 0.1 мА 1 мA
    Точность 0.05% уст. знач.+0.05% диап. 0.1% уст. знач.+0.05% диап.
    Измерение мощности Мощность 100 Вт 2400 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1% уст. знач.+0.1% диап. 0.1% уст.знач.+0.1% диап.
    Тестирование батарей
    Напряжение батареи 0.5...120 В
    Макс. измеряемая емкость 999 Ач
    Разрешение 0.1 мА
    Временной диапазон 1 сек ...32 часа
    Динамическое тестирование
    Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс
    T1&T2 60 мкс-999 с
    Точность +15% смещение+10% диап.
    "Мягкий" запуск
    Время
    Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
    Точность +15% смещение+10% диап.
    Короткое замыкание Ток (CC) 13.2 A 132 A
    Напряжение (CV) 0 В
    Сопротивление (CR) 50 мОм
    Размеры Ш*В*Д (мм) 207*428*453.5
    Масса кг 31.6
  • Комплект поставки АТН-8245

    Наименование Количество
    1. Электронная программируемая нагрузка АТН-8245 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
  • Дополнительная комплектация АТН-8245
