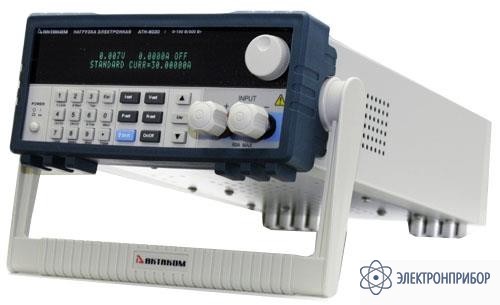

АТН-8036 — электронная нагрузка

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

      50595-12

    • Производитель

      АКТАКОМ

    Функции электронной нагрузки АТН-8036:

    Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, мощность поглощения до 300 Вт.

    Особенности электронной нагрузки АТН-8036:

    • ВФД-дисплей;
    • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
    • Функция "мягкого" запуска;
    • Тестирование батарей;
    • Тестирование светодиодов;
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
    • Поддержка внешнего запуска;
    • Компенсация падения напряжения;
    • Работа по спискам;
    • Автоматическое тестирование;
    • Управление по USB / RS-232.
  • Технические характеристики электронной нагрузки АТН-8036:

    Параметр Значение
    Входные параметры
    Мощность 300 Вт
    Ток 0...15 A
    Напряжение 0...500 В
    CC режим
    Диапазон 0...3 A 0...30 A
    Разрешение 0,1 мA 1 мA
    Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.05%диап.
    CV режим
    Диапазон 0.1...19.999 В 0.1...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.02%диап.
    CR режим
    Диапазон 0.3...10 кОм 0.3...5 кОм
    Разрешение 16 бит 16 бит
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    CW режим
    Диапазон 0...300 Вт 0...300 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    Измерение напряжения
    Напряжение 0...19.999 В 0...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
    Измерение тока
    Ток 0...3 A 0..30 A
    Разрешение 0.01 мА 0,1 мA
    Точность 0.03%уст.знач.+0.05%диап. 0.03%уст.знач.+0.08%диап.
    Измерение мощности
    Мощность 100 Вт 300 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
    Тестирование батарей
    Напряжение батареи 0.1...150 В
    Макс. измеряемая емкость 999 Ач
    Разрешение 0.1 мА
    Временной диапазон 1 с- 16 ч.
    Динамическое тестирование
    Работа по спискам переключение: 0...25 кГц; 2.5 A/мкс
    T1&T2 60 мкс-999 с.
    Точность ±(15% смещение+10% диап.)
    "Мягкий" запуск
    Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс
    Точность ±(15% смещение+10% диап.)
    Короткое замыкание
    Ток (CC) 3.3 A 18 A
    Напряжение (CV) 0 В
    Сопротивление (CR) 200 мОм
    Общие характеристики
    Размеры, Ш x В x Д 108 x 214 x 365 мм
    Масса 3.5 кг
  • Комплект поставки АТН-8036

    Наименование Количество
    1. Электронная программируемая нагрузка АТН-8036 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
