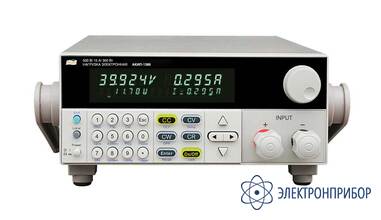

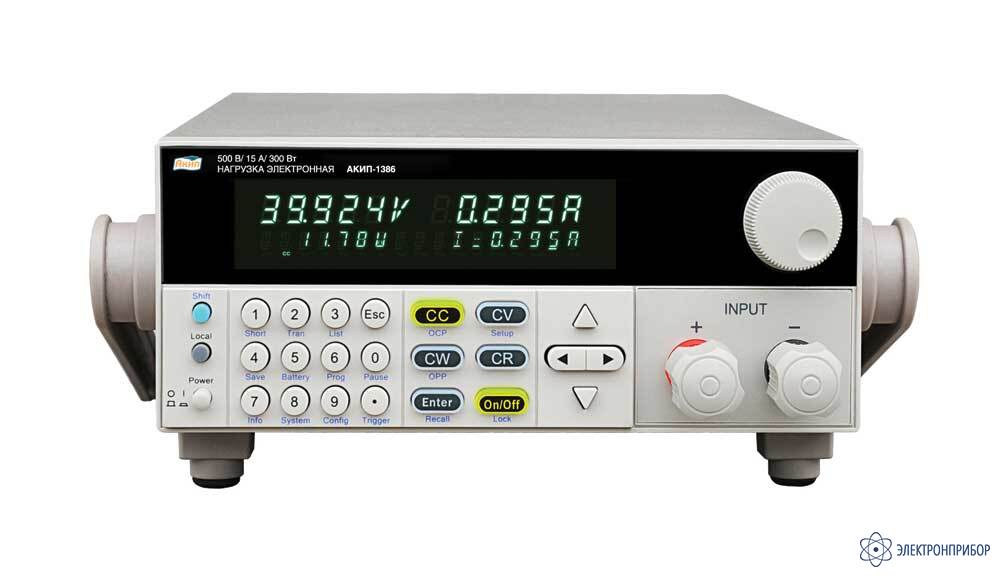

АКИП-1386 — нагрузка электронная программируемая

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности нагрузки электронной программируемой АКИП-1386:

    • Входные параметры: пост. напряжение до 500 В, ток до 15 А, мощность до 300 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопр отивление (CR), постоянная мощность (CP), динамический режим, LED режим (тест устройств питания с/д);
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
    • Имитация диммера (выход ШИМ);
    • Функция измерения максимального и пикового значений тока для тестирования LED-драйверов;
    • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
    • Функции тестирования батарей и имитации короткого замыкания;
    • Дискретная установка входных параметров (непосредственны й набор на клавиатуре или в пошаговом режиме);
    • Яркий контрастный вакуумно-флуоресцентный дисплей;
    • 4-х проводная схема подключения;
    • Удаленное управление запуском;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Интеллект уальная система охлаждения;
    • Встроенные интерфейсы: RS-232, USB, GPIB.
  • Технические характеристики нагрузки электронной программируемой АКИП-1386:

    Параметр Значение
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке (макс.) 500 В
    Ток в нагрузке 15 А
    Мощность 300 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV)
    Диапазон установки 0 ... 500 В
    Погрешность установки ±(0,0005 х Uуст + 0,0005 х UПРЕД)
    Дискретность установки 10 мВ
    РЕЖИМ ПОСТОЯННОГО ТОКА (СС)
    Диапазоны установки 0...3/15 А
    Погрешность установки ±(0,0005 % х Iуст + 0,001% х IПРЕД) в диапазоне 0...3 А;
    ± (0,0005 % х Iуст + 0,0005 % х IПРЕД) в диапазоне 0...15 А;
    Дискретность установки 0,1 / 1 мА
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR)
    Диапазоны установки 0,3...300 Ом при [0...100 В/ 0...15 А] ;
    8 Ом...7,5 кОм при [0... 500 В/ 0...3 А]
    Погрешность установки ±(0,002 х Rуст + 0,01 См ) в диапазоне 0,3...300 Ом;
    ±(0,0002 х Rуст + 0,001 См) в диапазоне 8 Ом ...7,5 кОм
    Дискретность установки 16 бит
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP)
    Диапазоны установки 0 ...30 0 Вт
    Погрешность установки ±(0,002 х Pуст + 0,002 х PПРЕД)
    Дискретность установки 100 мВт
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 20 мкс...3600 с
    Погрешность установки 1 мкс
    Диапазон скорости нарастания силы тока 0,0001... 1,5 А/мкс в зависимости от диапазона и модели
    РЕЖИМ LED
    Предел напряжения Vo 100 В 500 В
    Диапазон сопротивления Rd 0,08...30 Ом 1,8...1600 Ом
    Погрешность установки Rd ±(0,0005 х Rуст + 0,001 х RПРЕД) ±(0,0005 х Rуст + 0,0005 х RПРЕД)
    ИМИТАЦИЯ ДИММЕРА (ШИМ)
    Выходное напряжение 10 В
    Частота 20 Гц...2 кГц
    Скважность 10...100%
    РЕЖИМ ТЕСТИРОВАНИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ
    Входное напряжение 0,1 ...120/ 150 В (в зависимости от модели)
    Максимальная емкость батареи 999,999 А*ч
    Разрешение 1 мА
    Время теста 1...99999 с
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон (разрешение) 0...500 В (10 мВ)
    Погрешность измерения ±(0,00025 х UИЗМ + 0,00025 х UПРЕД)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон (разрешение) 0 ...3 А (0,01 мА) / 0... 15 А (0,1 мА)
    Погрешность измерения ±(0,0005 х IИЗМ + 0,0005 х IПРЕД )
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Диапазон (разрешение) 0... 300 Вт (10 мВт)
    Погрешность измерения ±(0,002 х РИЗМ + 0,002 х РПРЕД )
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 110/220 В, 50 Гц
    Габаритные размеры 215 х88 х355 мм (1/2*2U)
    Масса 4,5 кг
    Опции Панель для монтажа в 19" стойку IT-E151
  • Комплект поставки АКИП-1386

    Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1386 1
    2 Руководство по эксплуатации 1
  • Дополнительная комплектация АКИП-1386

    • 6 557 руб.
      Добавить к заказу

      IT-E151, панель для монтажа в 19″ стойку

      коммуникационный кабель 1,5 м. для управления источником питания дистанционно по интерфейсу RS-232, для АКИП-1112… АКИП-1125, АКИП-1142
